10
Расположение основных узлов и органов управления показано на Рис. 1, 2.
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

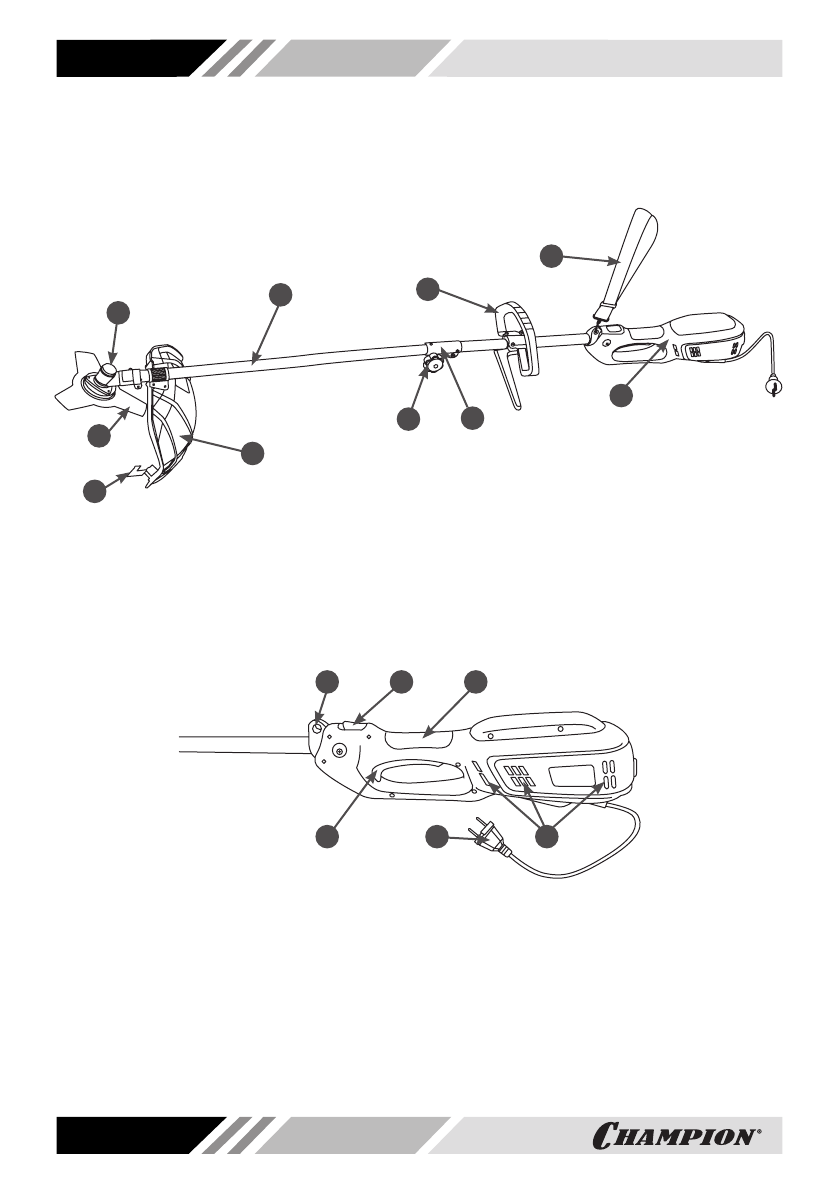

Рис. 1. Основные узлы и органы управления (общий вид)
1. Редуктор
2. Штанга нижняя
3. Рукоятка передняя
4. Ремень
5. Корпус электродвигателя
6. Муфта штанги соединительная
7. Винт зажимной соединительной муфты
8. Кожух защитный
9. Нож
10. Нож для обрезки корда
ПРИНЦИП РАБОТЫ ТРИММЕРА
Крутящий момент от вращающегося якоря электродвигателя передается через редук
-
тор электродвигателя на гибкий вал штанги триммера и далее, через редуктор нижней
штанги, триммерной головке/ножу.
Рис. 2. Основные узлы и органы управления (корпус электродвигателя)
1. Отверстие крепления ремня
2. Кнопка блокировки рычага
включателя
3. Рычаг включателя
4. Кабель включения с вилкой
5. Отверстия вентиляционные
6. Рукоятка управления
8
9
5
4
6
7
2
3
1
10
5
4
3
6
2
1
