12

После  сборки  проверьте  узел  на  от

-

сутствие люфта. При необходимости,

дополнительно  затяните  второй  винт

соединительной  муфты  с  помощью

шестигранного ключа.

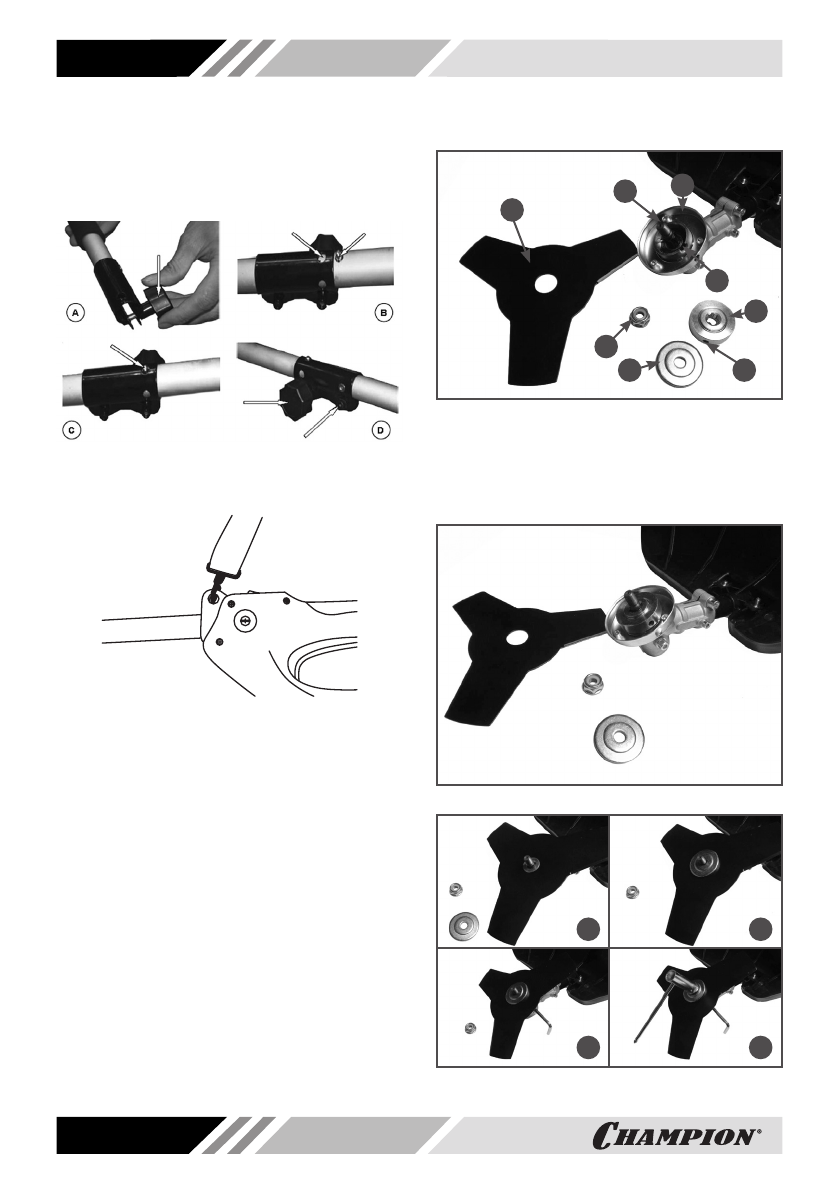

Рис. 5. Установка нижней штанги

5.  Установите ремень (Рис. 6).

Рис. 6. Установка ремня

6.  Установить  нож  или  триммерную  го

-

ловку.

Для установки ножа (Рис. 7-9) необходи

-

мо последовательно:
•  установить  защитную  шайбу  3  так,

чтобы  отверстие  в  шайбе  B  встало

напротив  выемки  A  в  корпусе  редук

-

тора (Рис. 7,8);

•  установить нож (Рис. 9A);
•  установить  шайбу  прижимную  (Рис.

9B);

•  установить стопор так, чтобы он про

-

шел  через  отверстие  C  в  защитной

чашке,  отверстие  B  в  защитной  шай

-

бе  и  выемку  A  в  корпусе  редуктора,

как показано на Рис. 7, 9C);

•  установить и затянуть гайку комбини

-

рованным ключом (Рис. 9D).

5

4

3

6

2

1

А

В

Рис. 7. Детали крепления ножа

1. Вал выходной 2. Чашка защитная

3. Шайба защитная 4. Шайба прижимная

5. Гайка 6. Нож

А – выемка в корпусе редуктора

B- отверстие в шайбе защитной

Рис. 8. Установка защитной шайбы

В

А

D

С

Рис. 9. Установка ножа
