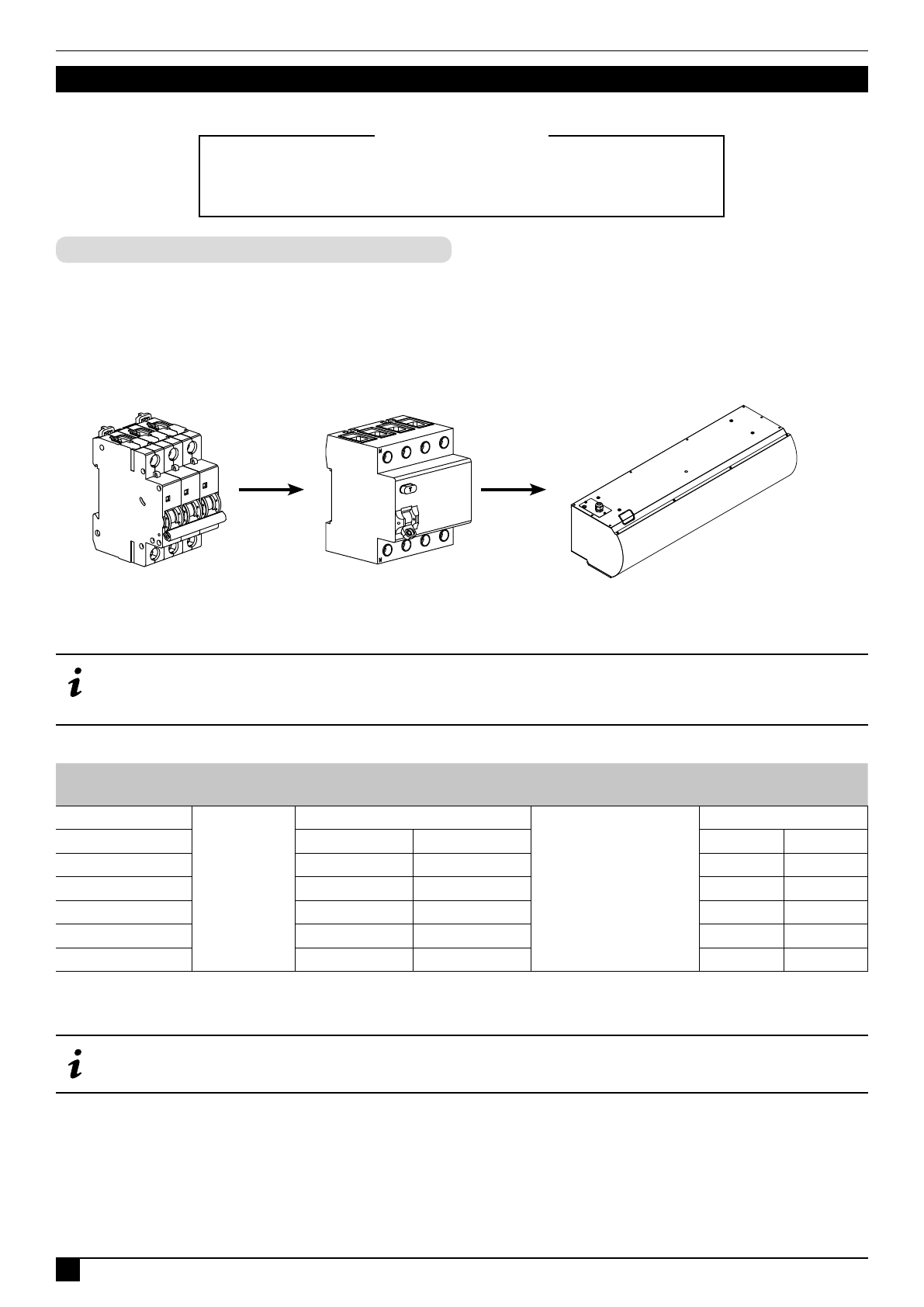

Руководство по эксплуатации и монтажу. Технический паспорт
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
Устройство защитного отключения (УЗО) в цепи питания завес применяется для предотвращения
пробоя на металлический корпус. Рекомендуется отдавать предпочтение электромеханическим УЗО,
а не электронным.
Завеса
Автоматический выключатель и устройство защитного отключения (УЗО) должны в обязательном порядке
присутствовать в цепи питания завесы. В случае подключения группы завес к электросети, на каждую завесу
необходимо установить свой УЗО и автоматический выключатель. Завеса с двойным силовым вводом также
должна быть защищена автоматическим выключателем и УЗО на каждом силовом вводе.
* На рисунке изображены трёхполюсный автоматический выключатель и четырёхполюсное УЗО для
подключения трёхфазной завесы.
Модель
Напряжение
сети
Номинальный ток
автоматического выключателя
Дифференциальный
ток УЗО
Кабель питания с
медными жилами
КЭВ-18П5031Е
380 В
40 А
100 мА
5*10 мм
2
КЭВ-24П5031Е
25 А
25 А
5*4 мм
2
4*4 мм
2
КЭВ-36П5031Е
40 А
40 А
5*10 мм
2
4*10 мм
2
КЭВ-45П5031Е
50 А
50 А
5*16 мм
2
4*16 мм
2
КЭВ-24П5041Е
25 А
25 А
5*4 мм
2
4*4 мм
2
КЭВ-36П5041Е
40 А
40 А
5*10 мм
2
4*10 мм
2
КЭВ-54П4041Е
50 А
50 А
5*16 мм
2
4*16 мм
2
Автоматический
выключатель*
ТМ310046
ТМ310047
Для удобства подключения питающего кабеля к клеммам завесы, рекомендуется приобретать кабель
с медными многопроволочными жилами.
УЗО*
ТМ310045
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Защитные устройства
** Завеса подключается двумя силовыми кабелями. На каждый ввод необходимо установить автоматический
выключатель и УЗО.
