Серия 500 Комфорт с электрическим источником тепла

13

НАЗНАЧЕНИЕ И УСТРОЙСТВО

Конструкция воздушно-тепловых завес состоит из четырёх вентиляторных блоков.

Вентиляторный блок состоит из:

•  диаметрального  (тангенциального)  вентилятора,  который,  в  свою  очередь,  состоит  из  рабочего  колеса

радиального  типа,  внешнероторного  электродвигателя  переменного  тока,  воздуховыпускного  окна/сопла  с

жесткозакрепленной решёткой/жалюзи;

•  трубчатых электронагревателей с оребрением (ТЭНР);

•  аварийного термовыключателя нагревателей;

•  устройства принудительного включения вентилятора (продувка ТЭНов).

Аварийный  термовыключатель  установлен  в  каждом  вентиляторном  блоке,  в  местах  наиболее

подверженных  перегреву.  В  момент  срабатывании  хотя  бы  одного  аварийного  термовыключателя

отключатся все нагреватели, при этом вентилятор продолжит работать. Данные термовыключатели

не снабжены самовозвратным механизмом.

Аварийное отключение нагревателей

ТМ310246

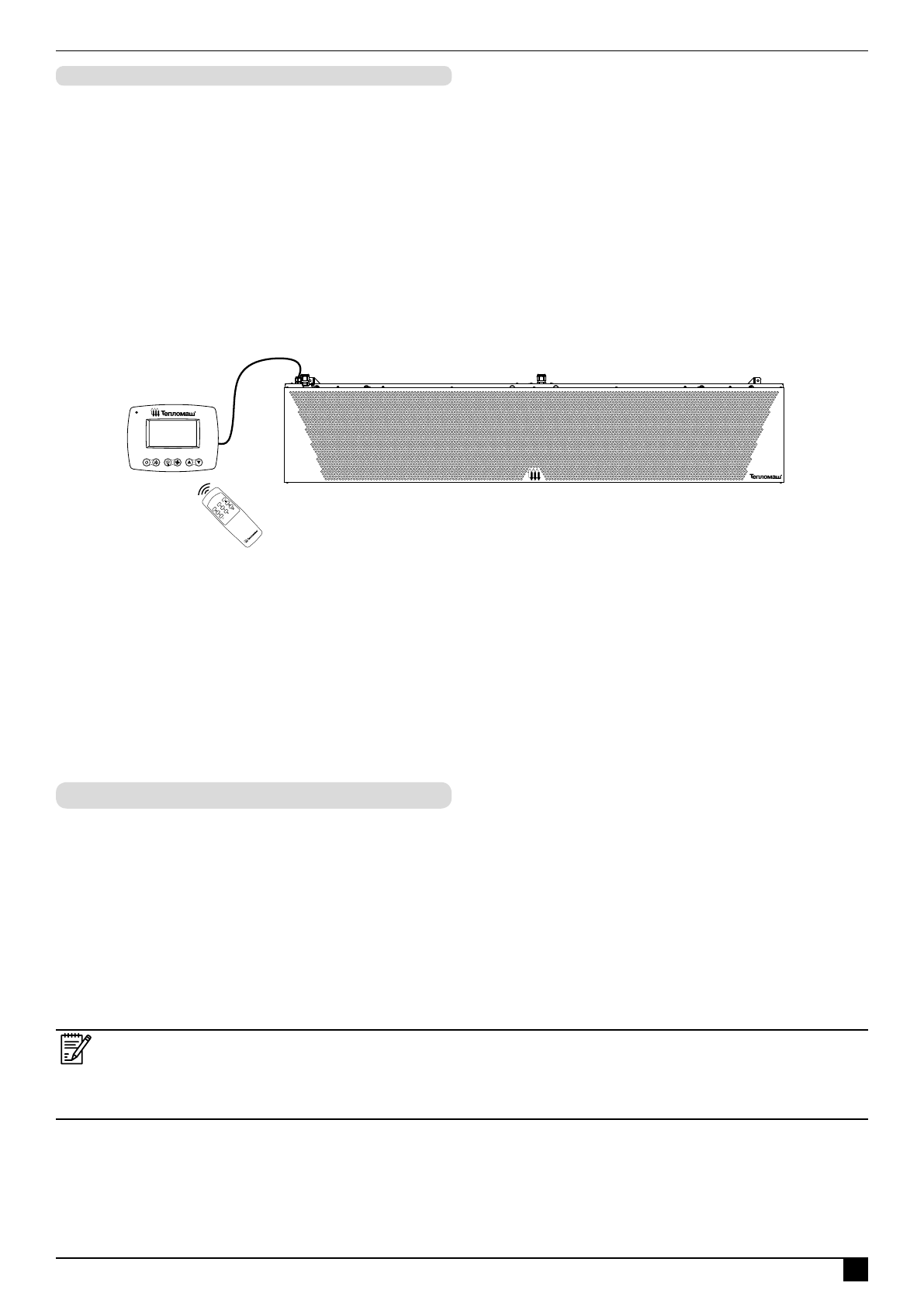

В общем случае завеса состоит из:

•  стального оцинкованного корпуса с полимерным покрытием и съёмной лицевой панели;

•  диаметрального (тангенциального) вентилятора;

•  трубчатых электронагревателей с оребрением (ТЭНР);

•  аварийного термовыключателя нагревателей;

•  устройства принудительного включения вентилятора (продувка ТЭНов);

•  электромагнитных контакторов (реле);

•  коммутационной платы PCB-AC;

•  ТЭН-резистора, регулирующего частоту вращения электродвигателя;

•  корпусных элементов с резьбовыми отверстиями для крепления и монтажа;

•  люка для подключения питания от сети переменного тока к входным клеммам завесы;

•  проводного пульта со встроенным термостатом, подключённого к завесе кабелем управления стандартной

длины от 1,8 до 3,6 метра, в зависимости от модели.

Основные детали и узлы

Завесы  снабжены  аварийным  термовыключателем  нагревателей.  При  превышении  предельной  температуры

(120°С) термовыключатель, в месте его установке, разомкнёт контакты и отключит нагрев.

Перегрев может произойти от следующих причин:

•  вышел из строя вентилятор;

•  не выполнены требования по установке и монтажу;

•  входное и выходное окна завесы загромождены или подвержены сильному загрязнению;

•  тепловая мощность завесы значительно превышает теплопотери помещения;

•  произошло аварийное отключение электроэнергии;

•  отключение питания от работающей завесы с силового щита потребителя.
