22

Руководство по эксплуатации и монтажу. Технический паспорт

УПРАВЛЕНИЕ

При разработке проекта защиты проёма шиберующего типа рекомендуется установить концевой выключатель

и  внешний  термостат.  Внешний  термостат  служит  для  автоматического  выбора  частот  вращения  вентилятора

завесы  при  срабатывании  концевого  выключателя  (подробнее  о  логике  срабатывания  концевого  выключателя

см.  раздел  «Управление:  Подключение  концевого  выключателя»).  Выбор  частот  вращения  вентилятора

осуществляется в зависимости от меняющейся наружной температуры воздуха относительно заданной.

Настройка и установка температуры внешнего термостата:

Настройка заданной температуры [Т1] определяется по выражению: Т1=5+0,67*(Т

расч

-5), [°С]

где Т

расч

- расчётная зимняя температура наружного воздуха наиболее холодной пятидневки, [°С].

По  результатам  вычисления,  задайте  необходимую  температуру  на  внешнем  термостате.  Если  текущая

наружная температура воздуха Т≤Т1, вентиляторы включаются на максимальную частоту вращения. Если Т>Т1,

то частота вращения минимальная.

Для подключения внешнего термостата необходимо:

•  дополнительно приобрести БЛОК-WA (ver.E) (см. раздел «Опционное оборудование»);

•  подключить БЛОК-WA (ver.E) к завесе в соответствии со схемой подключения (см. инструкцию на БЛОК-WA

(ver.E));

•  подключить  к  БЛОКу-WA  (ver.E)  концевой  выключатель  и  внешний  термостат  в  соответствии  со  схемой

подключения (см. инструкцию на БЛОК-WA (ver.E));

•  рекомендуется использовать медные проводники сечением 0,5-1,0 мм

2

.

При отсутствии в системе управления концевых выключателей внешний термостат не может быть

использован.  В  отсутствие  внешнего  термостата  вентиляторы  будут  работать  при  замыкании

концевого выключателя на максимальной частоте вращения, независимо от наружной температуры.

БЛОК-WA (ver.E)

НРТ1

K

СРТ1

K1

НЗТ1

Каб

ель

 БЛОК-

W

A

 (ver

.E)

Условные обозначения:

Коммутационная плата PCB-AC

N.O.

1

2

3

КВ

ВТ

X2

X1

КВ

КВ

КВ

220 В 50 Гц

Коммутационная плата PCB-AC

Коммутационная плата PCB-AC

Ведущий

Пульт HL10

Ведомый 1

Ведомый 2

Master

Slave 1

Slave 2

Каб

ель управ

ления (

Master)

Кабель управления (Slave 1)

PE

Кабель управления (Slave 2)

PE

КВ - концевой выключатель

ВТ - внешний термостат

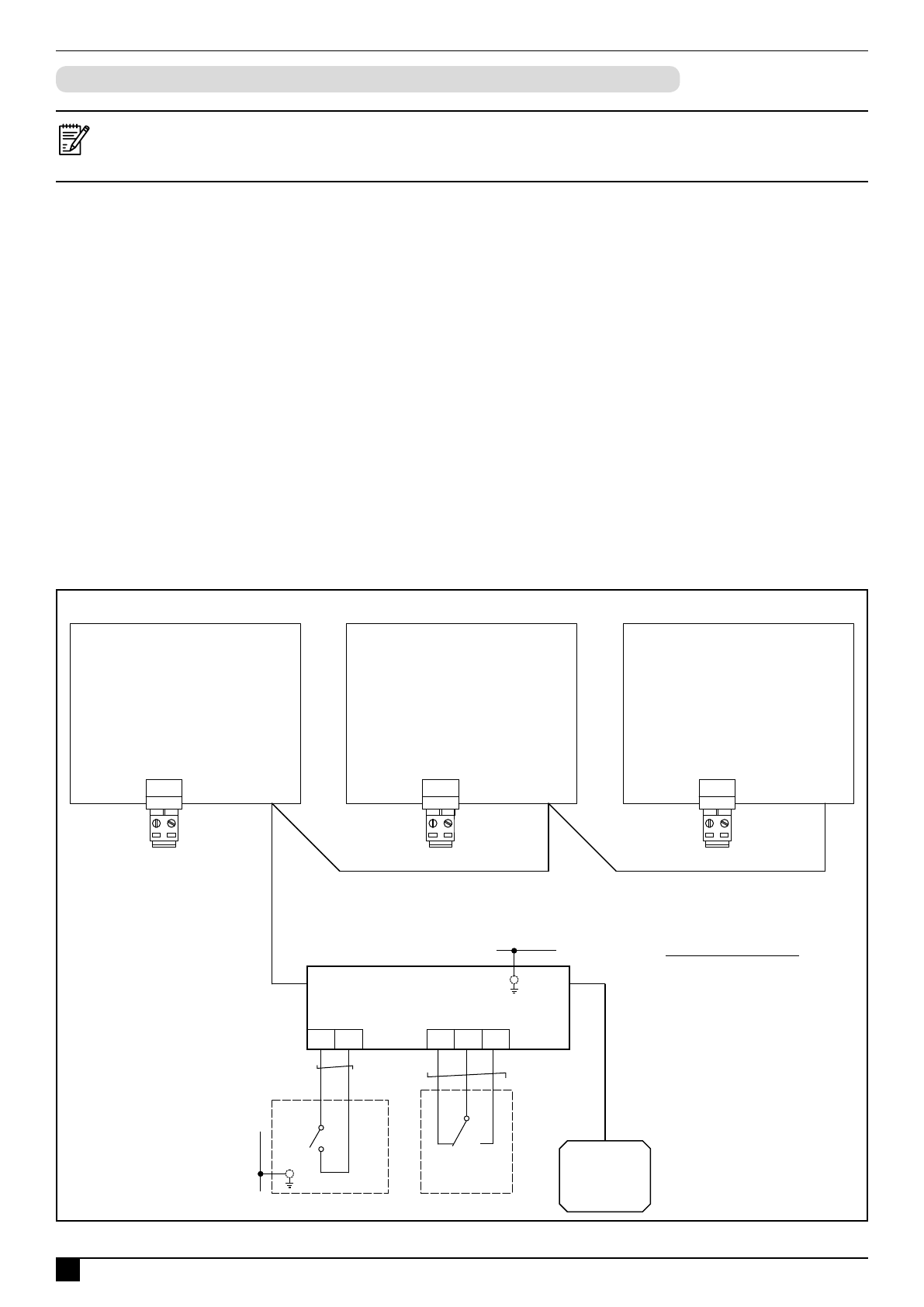

Схема подключения концевого выключателя и внешнего термостата к группе завес

ТМ3101

14

Подключение концевого выключателя и внешнего термостата
