Руководство по эксплуатации и монтажу. Технический паспорт
МОНТАЖ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
МОНТАЖ

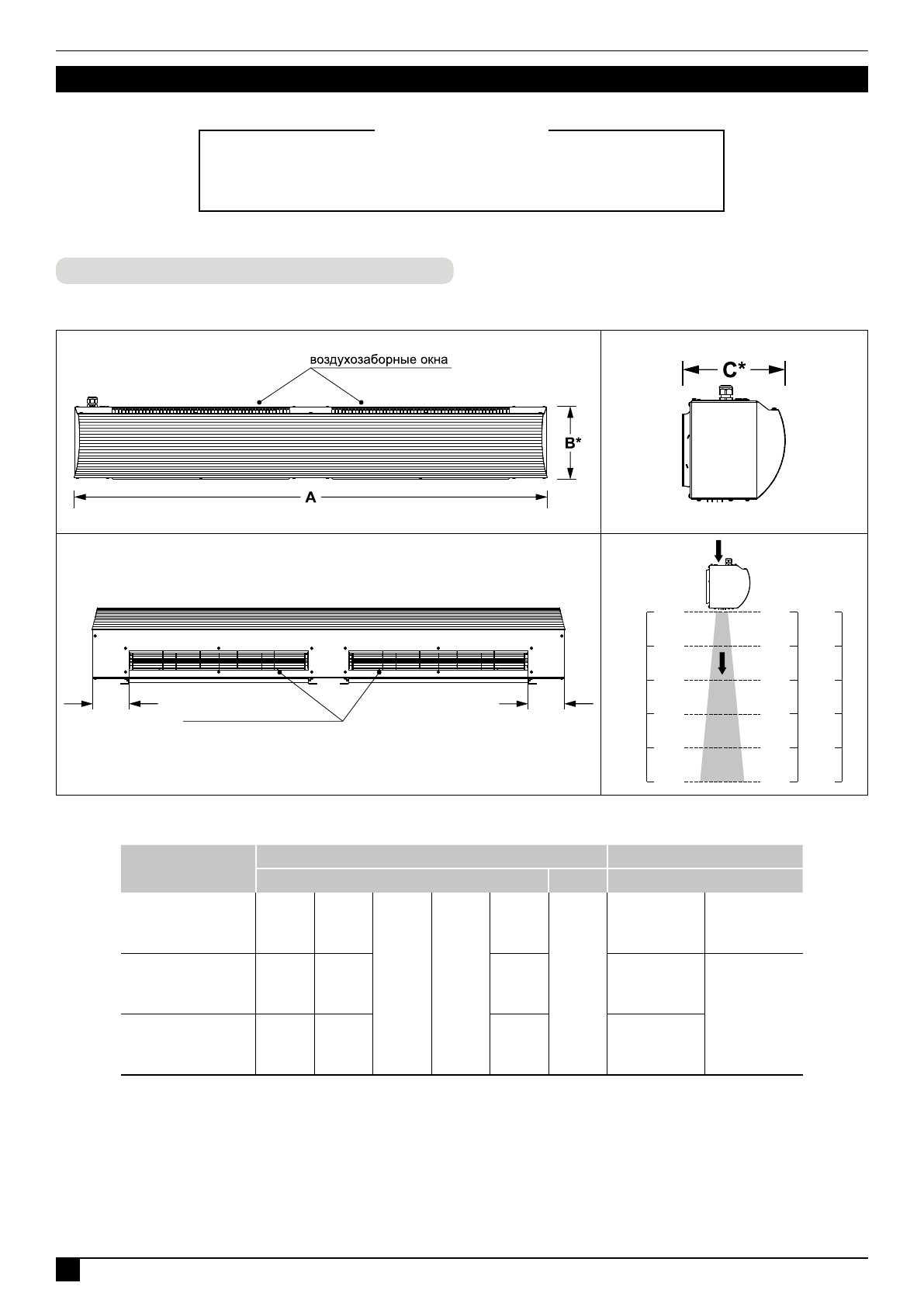

Габаритные и установочные размеры
Модель
Размеры, мм
Размеры сопла
A
А
1
B*
C*
D
L
Д*Ш, мм
кол-во
КЭВ-9П4033Е
КЭВ-12П4033Е
КЭВ-18П4033Е
1100
826
315
320
1000
150
796*80
1
КЭВ-12П4043Е
КЭВ-18П4043Е
КЭВ-24П4043Е
1565
1291
1500
578*80
2
КЭВ-18П4023Е
КЭВ-24П4023Е
КЭВ-36П4023Е
2085
1811
2000
796*80
Размер В* указан без учета выступающего кабельного ввода.
Размер С* указан с учетом кронштейнов.
воздуховыпускные окна
L
L
H [м]
V [м/c]
0
10,5
11,3
6,2
6,6
4,4
4,7
3,6
3,8
3,1
2,8
3,3
3,0
1
2
3
4
5
ТМ310088
ТМ310088
ТМ310089
ТМ310153
Содержание
- 2 многолетний опыт и профессионализм при изготовлении продукции.; Поздравляем Вас с приобретением; Внешний вид изделий или отдельных компонентов может отличаться; Филиал АО «НПО» Тепломаш» в Москве
- 3 Содержание
- 4 ОПАСНО; МЕРЫ БЕЗОПАСНОСТИ
- 5 за советом и информацией.; ВНИМАНИЕ; в технических характеристиках.; Не устанавливайте завесу в следующих местах:; г внутри рефрижератора или другого холодильного оборудования; ПРЕДУПРЕЖДЕНИЕ; Места для установки
- 6 Срок службы завесы составляет не менее 5 лет; Шум и вибрация
- 7 Идентификатор продукции; Маркировка воздушно-тепловых завес; МАРКИРОВКА И ЗНАКИ; Серийный номер
- 8 Знаки нанесенные на изделие:; Предупреждающие знаки
- 9 Обязательный комплект поставки; КОМПЛЕКТНОСТЬ
- 10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 13 Функциональные возможности:; НАЗНАЧЕНИЕ И УСТРОЙСТВО; Назначение и функции
- 14 не снабжены самовозвратным механизмом.; Аварийное отключение нагревателей
- 15 Принудительное включение вентилятора
- 16 Проводной пульт HL18 с электронным термостатом; находится внутри упаковочной коробки.; Пульт HL18 с электронным термостатом; УПРАВЛЕНИЕ
- 17 Панель дисплея; Управление завесой
- 18 Установка заданной температуры:; Активация режима мощности:; При нажатии кнопок на пульте
- 19 Установка/снятие защиты от низких температур:; Установка параметров пульта
- 20 Выбор единицы измерения температуры С; Коды ошибок пульта; Разъём КВ
- 21 Схема подключения группы завес; люка завесы установить резиновую втулку или кабельный ввод.; Управление группой
- 22 • Контакты КВ замкнуты; срабатывания КВ или выключатся, если они были выключены.; Схема подключения концевого выключателя к группе завес; Подключение концевого выключателя
- 23 Схема подключения ПКП к группе завес; поставлено за отдельную плату по желанию заказчика.; Наименование оборудования может; Опционное оборудование
- 24 МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ; МОНТАЖ; Габаритные и установочные размеры; Модель
- 25 Горизонтальная установка; проём; max 5 м; Основные этапы монтажа:
- 26 Вертикальная установка
- 27 с медными многопроволочными жилами.; ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ; Защитные устройства
- 28 Схема подключения к электросети; Основные этапы подключения:; Монтажный люк завесы; Ведущая
- 29 Цепь питания Х1; Цепь питания Х2
- 30 Перед включением выполнить следующие проверки:; завесу на 20 минут в хорошо проветриваемом помещении.; Транспортные повреждения:; Проверка безопасности; ВВОД В ЭКСПЛУАТАЦИЮ; Пробный пуск; ТРАНСПОРТИРОВКА
- 31 Перечень работ по техническому обслуживанию:; УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Периодичность технического обслуживания
- 32 Проблема; Устранение неисправностей
- 33 Страна происхождения товара: Российская Федерация; СВЕДЕНИЯ О СЕРТИФИКАЦИИ; AC
- 34 Для заметок
- 36 Печатное издание доступно в электронном формате PDF.
