Руководство по эксплуатации и монтажу. Технический паспорт
НАЗНАЧЕНИЕ И УСТРОЙСТВО
Для восстановления рабочего состояния нагревательных элементов необходимо:
• обесточить завесу на силовом щите потребителя;
• дождаться пока она остынет;
• выяснить и устранить причины срабатывания аварийного термовыключателя;
• через специальные отверстия в корпусе завесы диэлектрическим стержнем нажать на
предохранительную пластину, возвращающую термовыключатель в рабочее состояние.
Конструкция воздушно-тепловых завес может состоять из одного вентиляторного блока или нескольких в
зависимости от их длины, серии и модели. Завесы с условной длиной 1 метр включают один вентиляторный
блок, а 1,5 и 2 метра - два вентиляторных блока.
Вентиляторный блок состоит из:
• диаметрального (тангенциального) вентилятора, который, в свою очередь, состоит из рабочего колеса
радиального типа, внешнероторного электродвигателя переменного тока, воздуховыпускного окна/сопла с
жесткозакрепленной решёткой/жалюзи;
• трубчатых электронагревателей с оребрением (ТЭНР);
• аварийного термовыключателя нагревателей;
• устройства принудительного включения вентилятора (продувка ТЭНов).
Завесы снабжены аварийным термовыключателем нагревателей. При превышении
предельной температуры (120°С) термовыключатель, в месте его установке, разомкнёт
контакты и отключит нагрев.
Перегрев может произойти от следующих причин:
• вышел из строя вентилятор;
• не выполнены требования по установке и монтажу;
• входное и выходное окна завесы загромождены или подвержены сильному загрязнению;
• тепловая мощность завесы значительно превышает теплопотери помещения;
• произошло аварийное отключение электроэнергии;
• отключение питания от работающей завесы с силового щита потребителя.
Аварийный термовыключатель установлен в каждом вентиляторном блоке, в местах наиболее
подверженных перегреву. В момент срабатывании хотя бы одного аварийного термовыключателя
отключатся все нагреватели, при этом вентилятор продолжит работать. Данные термовыключатели
не снабжены самовозвратным механизмом.

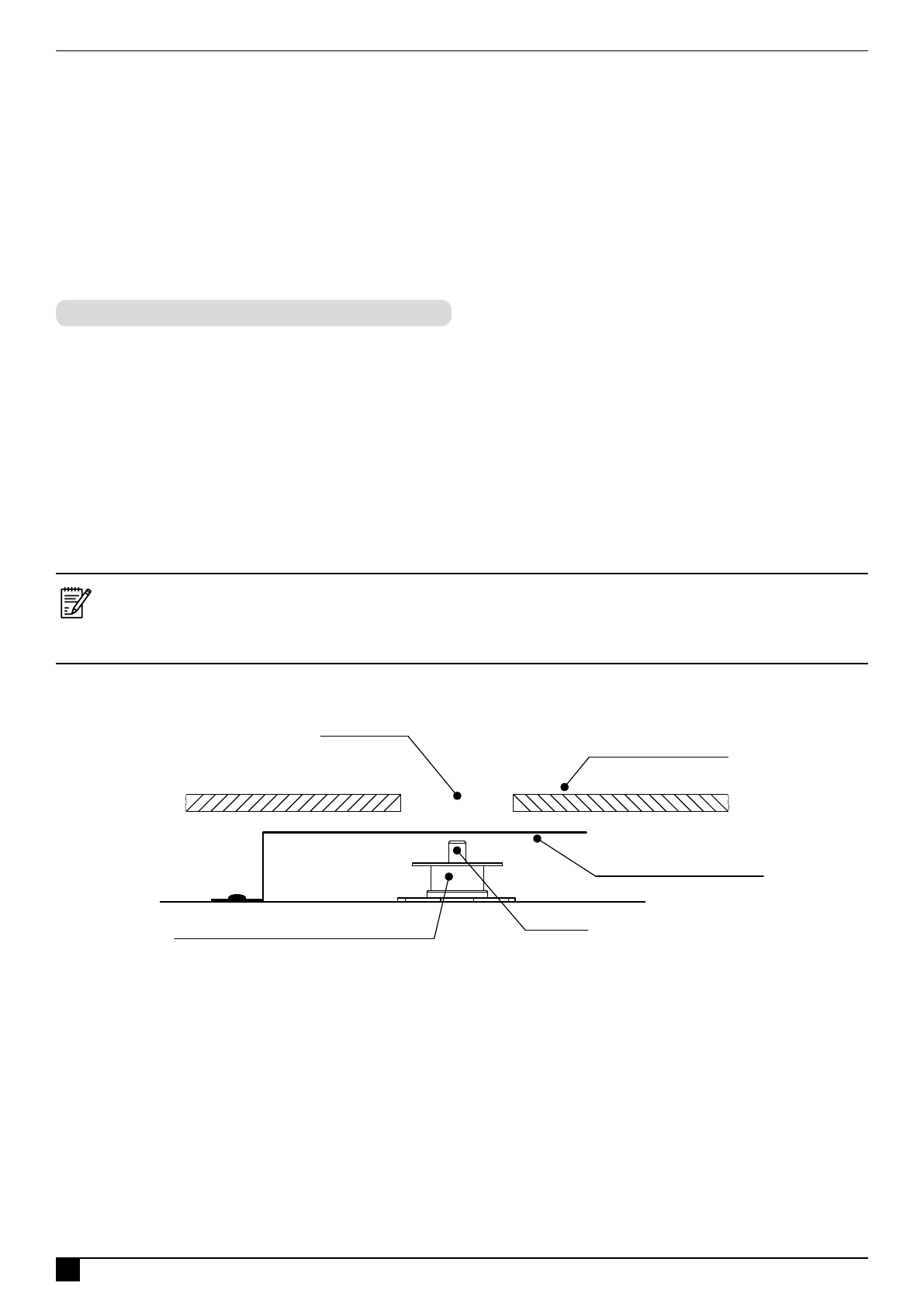

аварийный термовыключатель
кнопка
Предохранительная
пластина
Корпус завесы
Отверстие
ТМ310031
Аварийное отключение нагревателей
