11

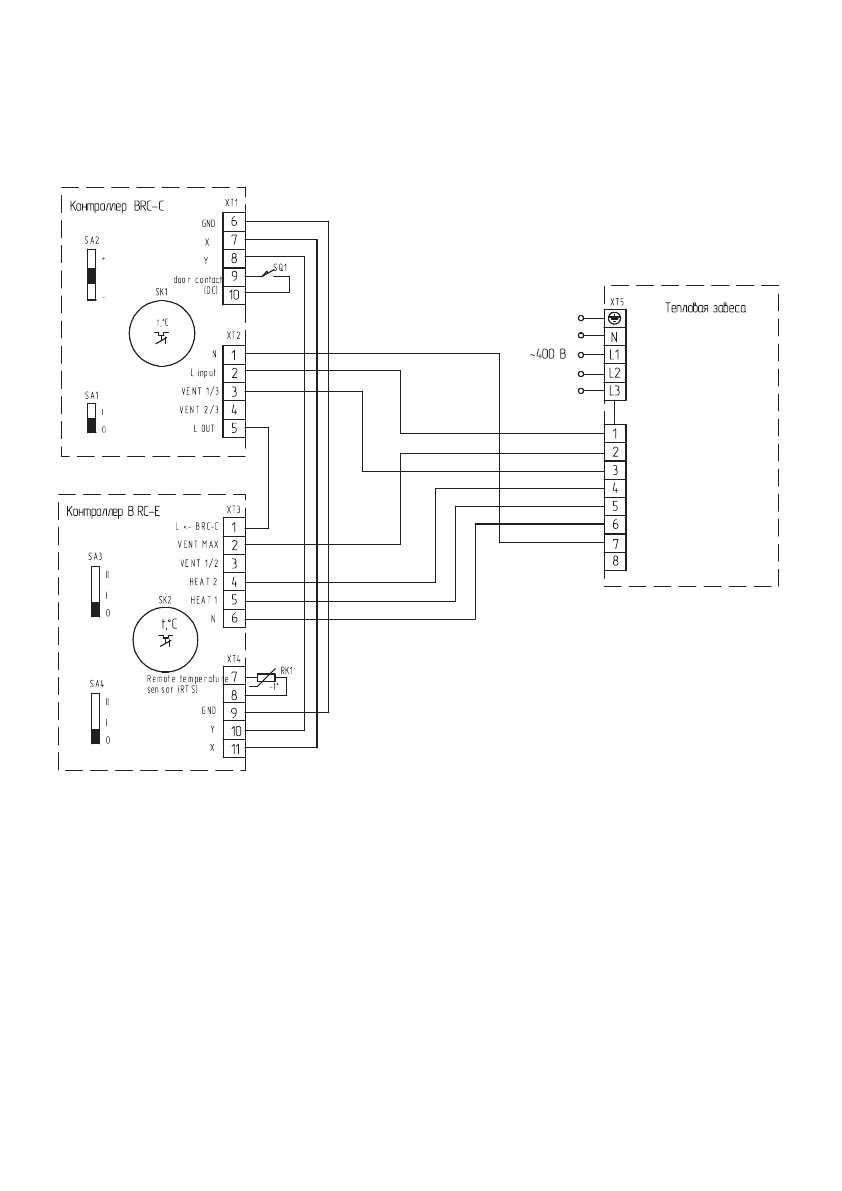

Схема электрическая принципиальная BHC-U15T12-PS и BHC-U20T18-PS при подключении

к контроллеру BRC-E и энергосберегающему пульту BRC-C

SK1, SK2 – терморегуляторы;

ХT1-ХТ5 – колодка клеммная;

SA1 – переключатель включения режима защиты от проникно-

вения уличного воздуха;

SA2 – регулятор задержки выключения электродвигателей;

SA3 – переключатель режимов вентиляции;

RK1 – термодатчик;

SQ1 – концевой выключатель;

YA1 – электромагнитный привод двух-/трехходового вентиля.
