9

Электрические схемы

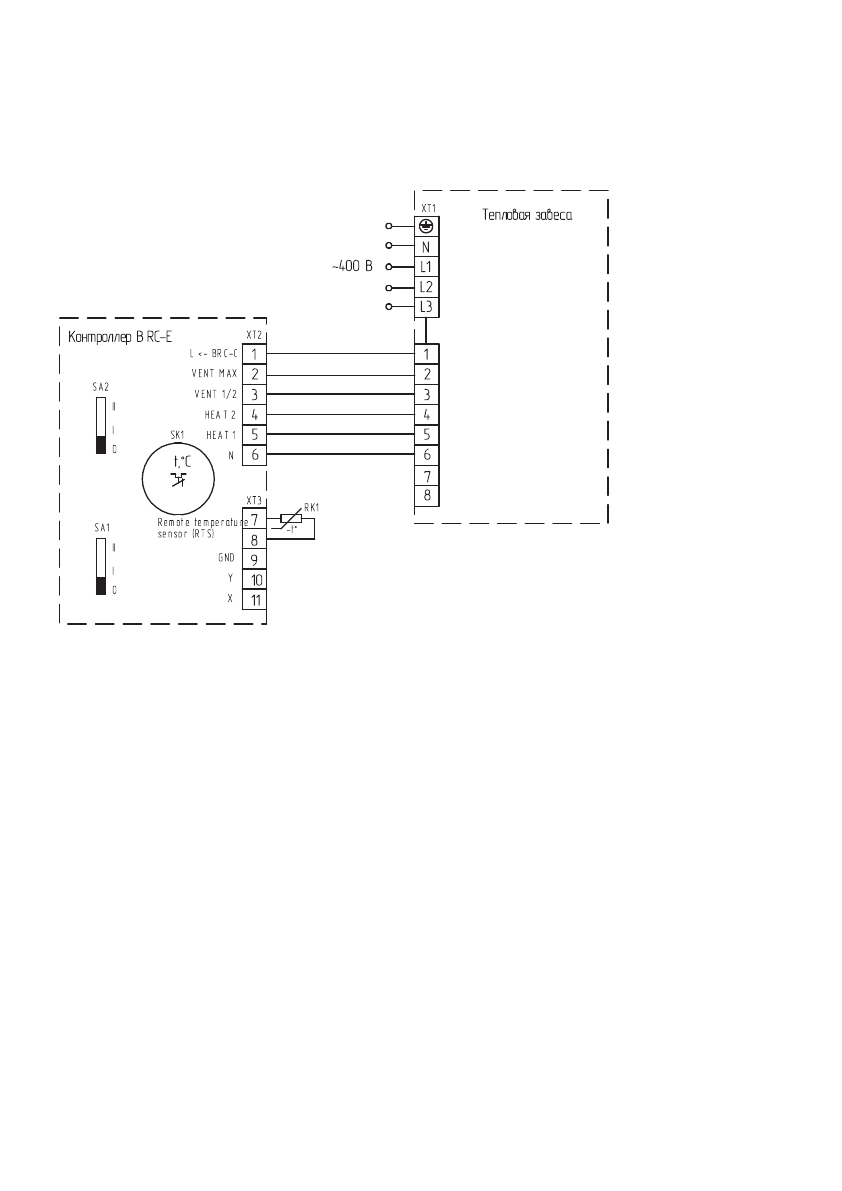

Схема электрическая принципиальная BHC-U15T12-PS и BHC-U20T18-PS при подключении

к  контроллеру BRC-E

SK1 – терморегулятор;

ХT1-ХТЗ – колодка клеммная;

SA1 – переключатель режимов вентиляции;

RK1 – термодатчик;

YA1 – электромагнитный привод двух-/треххобового вентиля.
