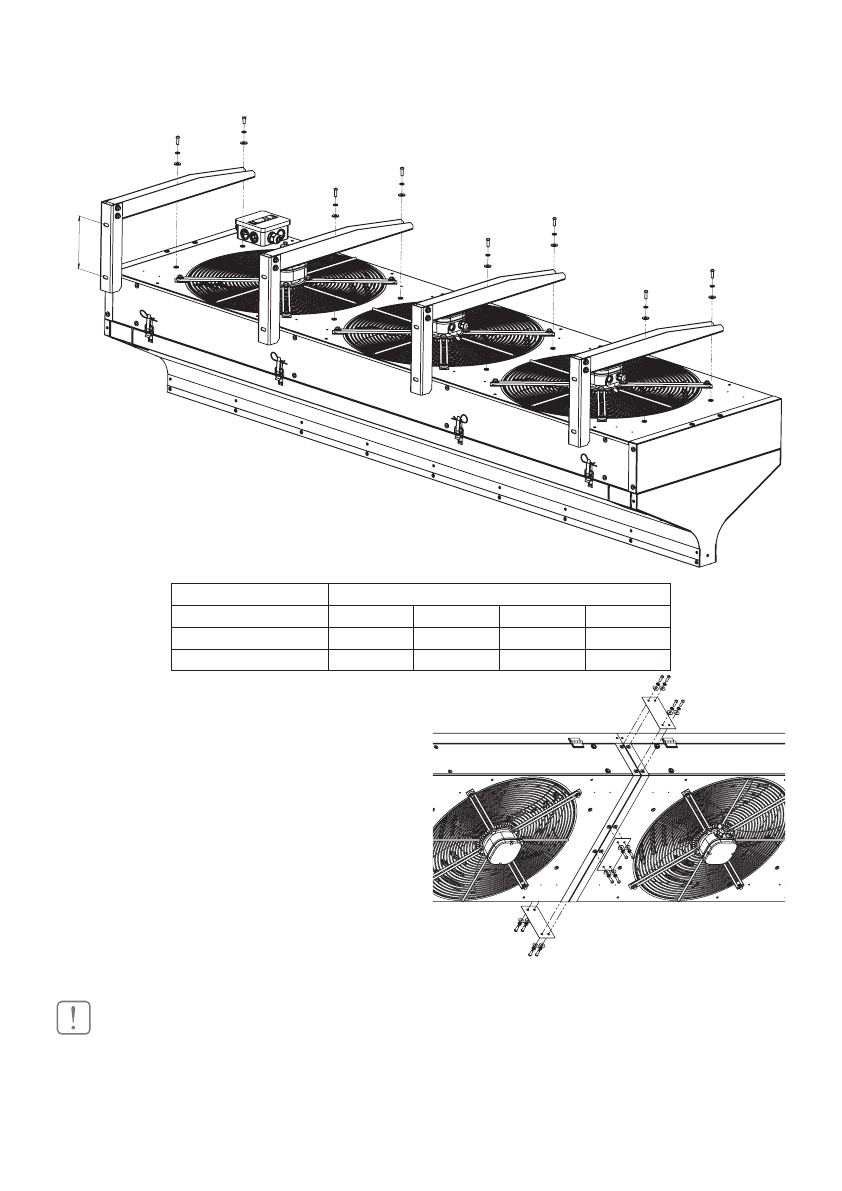

Монтаж завесы
Горизонтальная установка
Воздуховыпускное сопло завесы размещается
как можно ближе к верхней кромке проема при
этом для обеспечения беспрепятственного забо-
ра воздуха необходимо выдерживать расстояние
между задней стенкой корпуса и потолком не
менее 300 мм.
На задней поверхности предусмотрены резьбо-
вые отверстия, для монтажа завесы посредством
монтажных шпилек М6.
Допускается крепление завесы к стене при
помощи угловых кронштейнов (опция).
Завеса BHC-U15T12-PS крепится при помощи
трех кронштейнов, завесы BHC-U20T18-PS
крепится при помощи четырех кронштейнов
ВНИМАНИЕ!
Допускается установка двух завес вплотную и
друг на друга, корпуса завес должны быть со-
единены меж ду собой монтажными пластинами
для обеспечения жесткой фиксации корпусов
(опция).
*завеса 2
*завеса 1
Вертикальная установка
При вертикальном монтаже завесы ее необхо-
димо располагать таким образом, чтобы выпуск
воздуха находился наиболее близко к плоскости
проема, а срез выпускающего сопла – на уровне
верхней кромки дверной рамы.
Для наилучшей производительности необходи-
мо выдержать расстояние от воздухозаборной
решетки до стены не менее 300 мм.
Модель завесы
Размеры, мм
A1
A2
A3
B2
BHC-U15T12-PS
122
590
590
256
BHC-U20T18-PS
121
601
580
256
