16

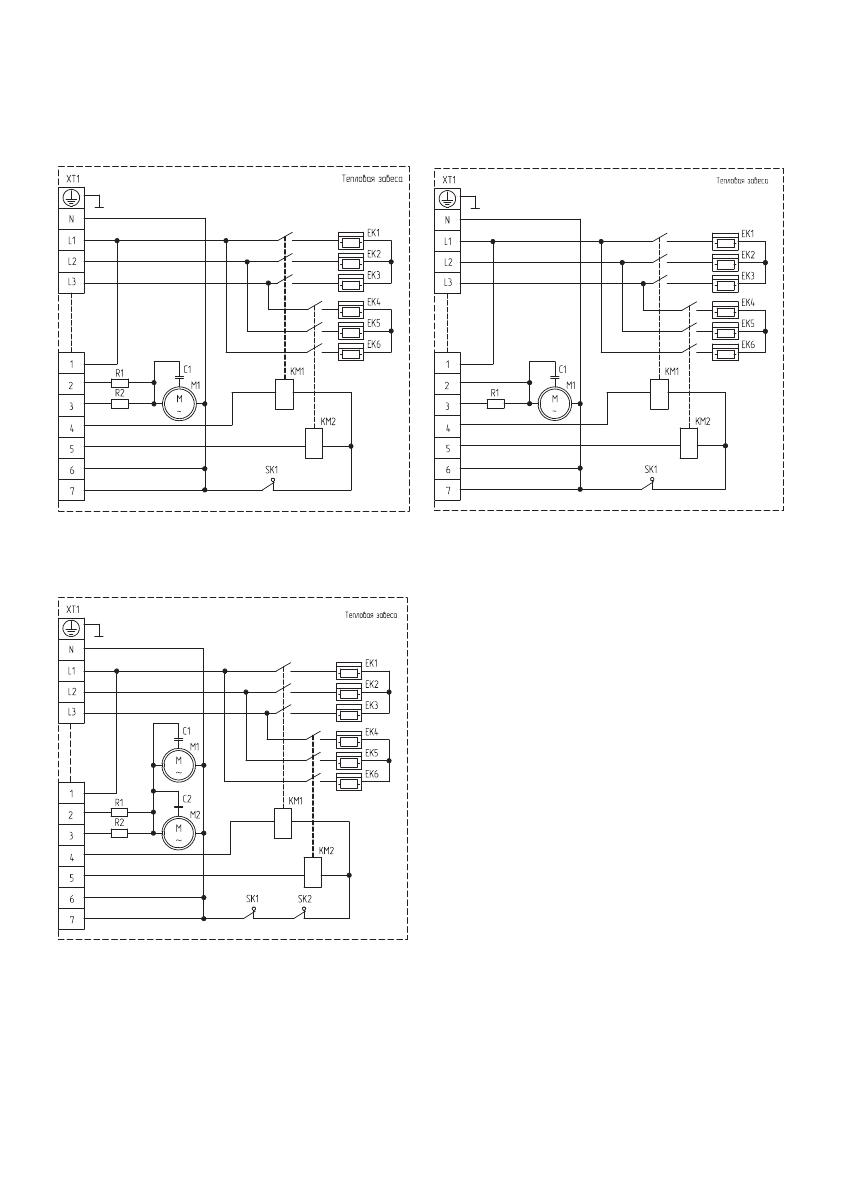

Схема электрическая принципиальная завесы

ВНС- Н10Т12-PS.

Схема электрическая принципиальная завесы

ВНС- Н15Т18-PS.

Подготовка к работе

Схема электрическая принципиальная завес

ВНС- Н20Т24-PS,  ВНС- Н20Т36-PS.

EK1-EK6 - нагревательный элемент;

КМ1, КМ2 - электромагнитный пускатель;

М1, М2 - электродвигатель;

C1, С2 - конденсатор;

R1, R2 - нагрузка;

SK1 - защитный термостат без автовозврата;

ХТ1 - клеммная колодка.
