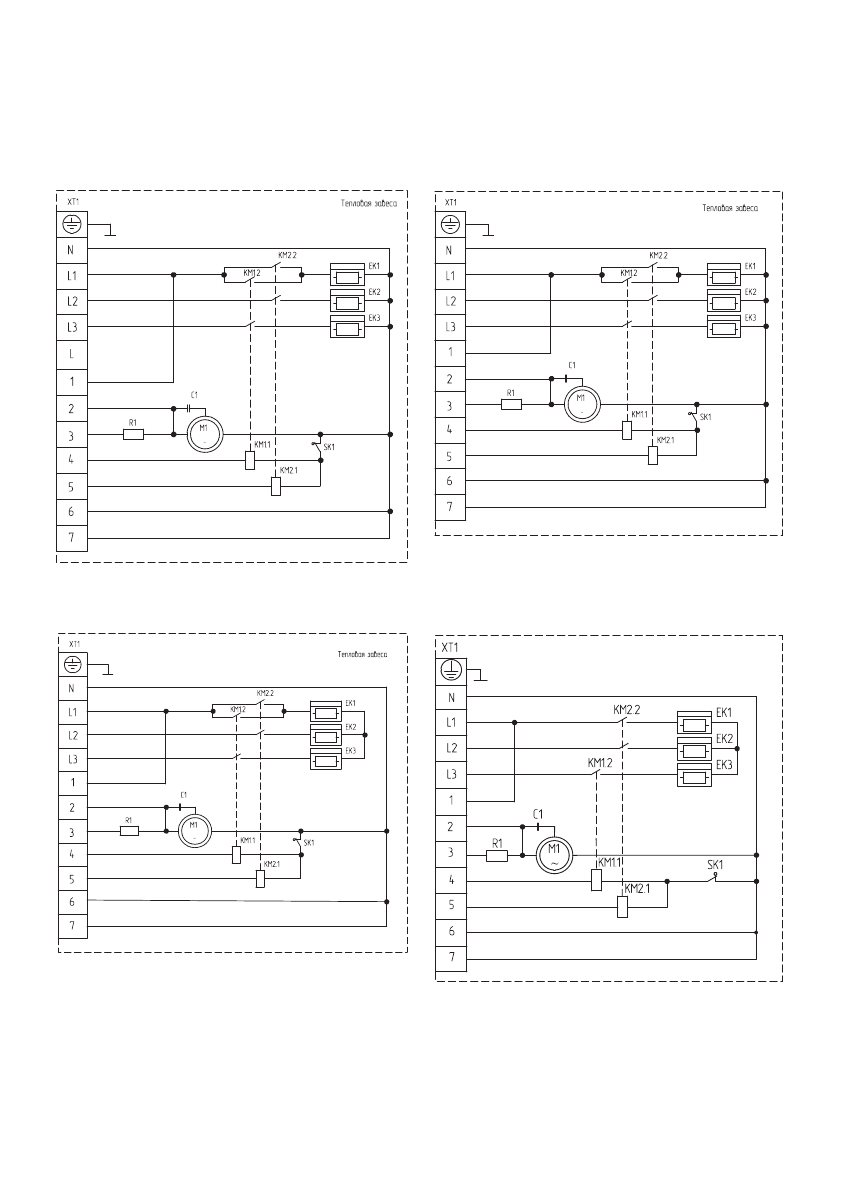

Принципиальная схема тепловой завесы
BHC-M10T06-PS.

Принципиальная схема тепловых завес
BHC-M10T09-PS, BHC-M15T09-PS,
BHC-M15T12-PS, BHC-M20T12-PS.

Принципиальная схема тепловых завес
BHC-M20T18-PS, BHC-M20T24-PS.

Подготовка к работе

R1 - резистор;
SK1 - защитный термостат без автовозврата;
X1- колодка клеммная.

* На тепловых завесах ВНС-М20Т18-PS, BHC-M20T24-PS, BHC-M25T12-PS используются электро-
магнитные пускатели.

Принципиальная схема тепловой завесы
BHC-M25T12-PS.

EK1, EK2, EK3 - нагревательный элемент;
КМ1, КМ2 - электромагнитное реле*;
М1 - электродвигатель;
С1 - конденсатор;
