9

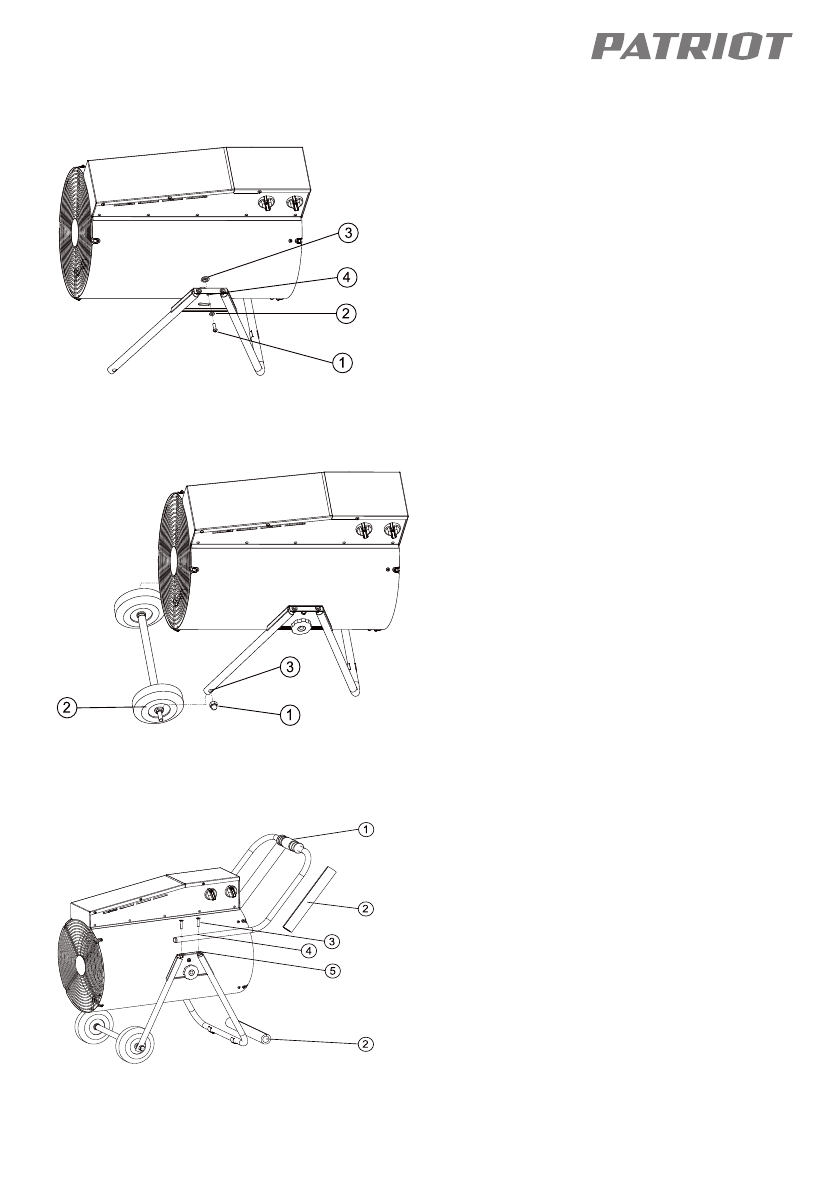

Рис. 6

Рис. 7

Рис. 8

Установить тепловую пушку на заднюю решетку, как показано на Рис.6.

Совместить отверстие в опоре (4) с верхней резьбовой гайкой (3) на корпусе прибора и закрутить винт

М6х20 (1) с шайбой (2) с обеих сторон тепловенти  лятора (Рис.6).

1 - Винт М6х20;

2 - Шайба М6;

З - Резьбовая гайка;

4 - Отверстие в опоре.

Открутить самоконтрящиеся гайки М10 (1) с колесной оси (2). Вставить ось с колесами в сборе (2) в от-

верстия опоры(З) и закрутить до упора самоконтря  щиеся гайки М1О(1) с двух сторон оси (Рис.7).

1 - Гайка самоконтрящаяся М1О ;

2 - Ось с колесами в сборе;

3 - Отверстие в опоре.

Посл е монтажа колесной оси установить тепловую пушку на опору (Рис. 7). Отверстия (4) на ручке (1) со-

вместить с резьбовыми гайками (5) на колесной опоре и закрутить винты (3) .Снять транспортировочные

изоляторы (2). Прибор готов к использованию. (Рис.8)

1 - Опора;

2 - Изолятор;

3 - Винт М6х30;

4 - Отверстия в ручке;
5 - Резьбовые гайки.
