Подключение тепловой пушки к электросети
Перед подключением тепловой пушки к электросети переведите ручку пе реключателя «5» в положение
«1» (Рис . 2). Затем подключите тепловую пушку к электросети.
Модель, PT-R30
Для подключения к стационарной электросети необходимо:
- открутить винты М4х14 (поз.1) (4 шт);
- снять крышку блока управления (поз.2);
- установить кабельный ввод (поз.З) в отверстие крышки блока управления (поз.4), затянуть гайку ка-
бельного ввода;
- продеть силовой кабель (в комплект поставки не входит) через кабельный ввод (поз.З);
- подключить силовой кабель к клеммой колодке тепловой пушки и заземлить согласно маркировке;
- установить крышку на тепловую пушку, прикрутив ее винтами М4х14 (поз.1) (4 шт);
- затянуть гайку кабельного ввода, жестко зафиксировать кабель;
- подключить силовой кабель к щиту питания.

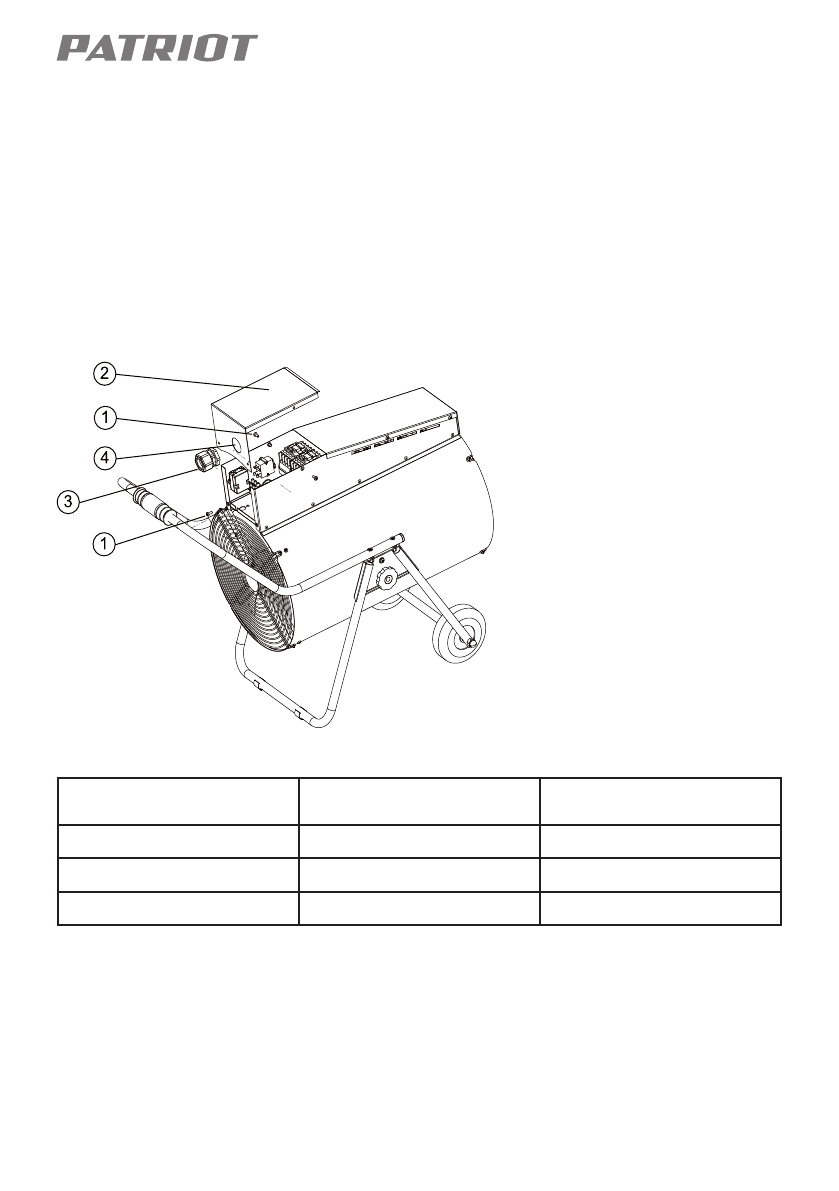

1 - Винт М4х14
2 - Крышка блока управления
3 - Кабельный ввод
4 - Отверстие в крышке блока
управления
Подключение к сети произвести в соответствии с таблицей:
Модель
Кабель
Автоматический выключа-
тель
PT-R15
Медный, 5-ти жильный, 4 мм2
32А
PT-R24
Медный, 5-ти жильный, 6 мм2
40А
PT-R30
Медный, 5-ти жильный, 1О мм2
6ЗА
Модель PT-R15, PT-R24
Для подключения к стационарной электросети тепловая пушка комплектует ся трехфазной сетевой вил-
кой, установленной на корпус изделия. Подключение к электросети осуществляется путем включения
переносной розетки, предвари тельно подключенной к щиту питания в вилку прибора.
Модель PT-R30
Для подключения тепловой пушки к электрической сети необходимо:
• отвернув саморезы, снять крышку тепловой пушки;
• протянуть кабель (в комплект не входит) сквозь кабельный ввод;
Рис. 9
Характеристики
