8

9

570

А

Шпильки М8

А

А

Шпильки М6

А

Б

Б

Шпилька М6

Гайка М6

Гровер

Шайба

621

621

665

665

1

2

570

А

Шпильки М8

А

А

Шпильки М6

А

Б

Б

Шпилька М6

Гайка М6

Гровер

Шайба

621

621

665

665

1

2

Удаление воздуха / спуск теплоносителя

Удаление воздуха осуществляется посредством

ослабления винта воздухоотводчика

Спуск теплоносителя производится с помощью

удаления винта.

ВНИМАНИЕ!

В случае запуска обогревателя после предвари-

тельного спуска теплоносителя следует помнить

об удалении воздуха из системы.

Следует также обратить особое внимание на

защиту аппарата от случайного попадания в

корпус воды во время спуска теплоносителя.

Подключение электропитания

Управление водяными тепловентиляторами.

Для экономии электроэнергии и более точной

регулировки температуры в помещении могут

быть использованы следующие термостаты и

пульты управления (опция):

1.  Термостат ВМТ-1

2.  Термостат ВМТ-2

3.  Пульт управления (контроллер) BRC-W

Термостат механический ВМТ-1

Термостат механический ВМТ-1 применяется

для регулирования поддерживаемой в помеще-

нии температуры. В качестве чувствительного

элемента используется сильфон, заполненный

газом. Обычно применяется в коммерческих

помещениях, в домашних системах отопления

и кондиционирования воздуха совместно с

климатической техникой. Данный термостат не

устанавливается в помещениях с повышенной

влажностью и в агрессивных средах (Класс за-

щиты IP40).

Корпус выполнен из высококачественного пла-

стика. Устройство оснащено индикатором ра-

боты. При подключении согласно прилагаемым

схемам, при повышении измеряемой температу-

ры, относительно заданного значения, контакты

термостата размыкаются.

Возможны два варианта управления электро-

прибором с помощью данного термостата:

1) Осуществлять регулировку температуры в

помещении с помощью управления электро-

магнитным вентилем, который будет перекры-

вать подачу теплоносителя в теплообменник

тепловентилятора, когда температура в поме-

щении достигнет необходимого уровня. При

Монтаж прибора

Подключение электропитания

Советы по монтажу и пусконаладке

Подключение теплоносителя

Во время монтажа трубопровода с теплоноси-

телем следует защищать присоединительный

патрубок теплообменника от воздействия кру-

тящего момента. Вес прокладываемых трубо-

проводов не должен создавать нагрузки на па-

трубки теплообменника.

Рекомендуется присоединение трубопрово-

да с помощью гибких патрубков (что позво-

ляет изменять положение аппарата на крон-

штейне).

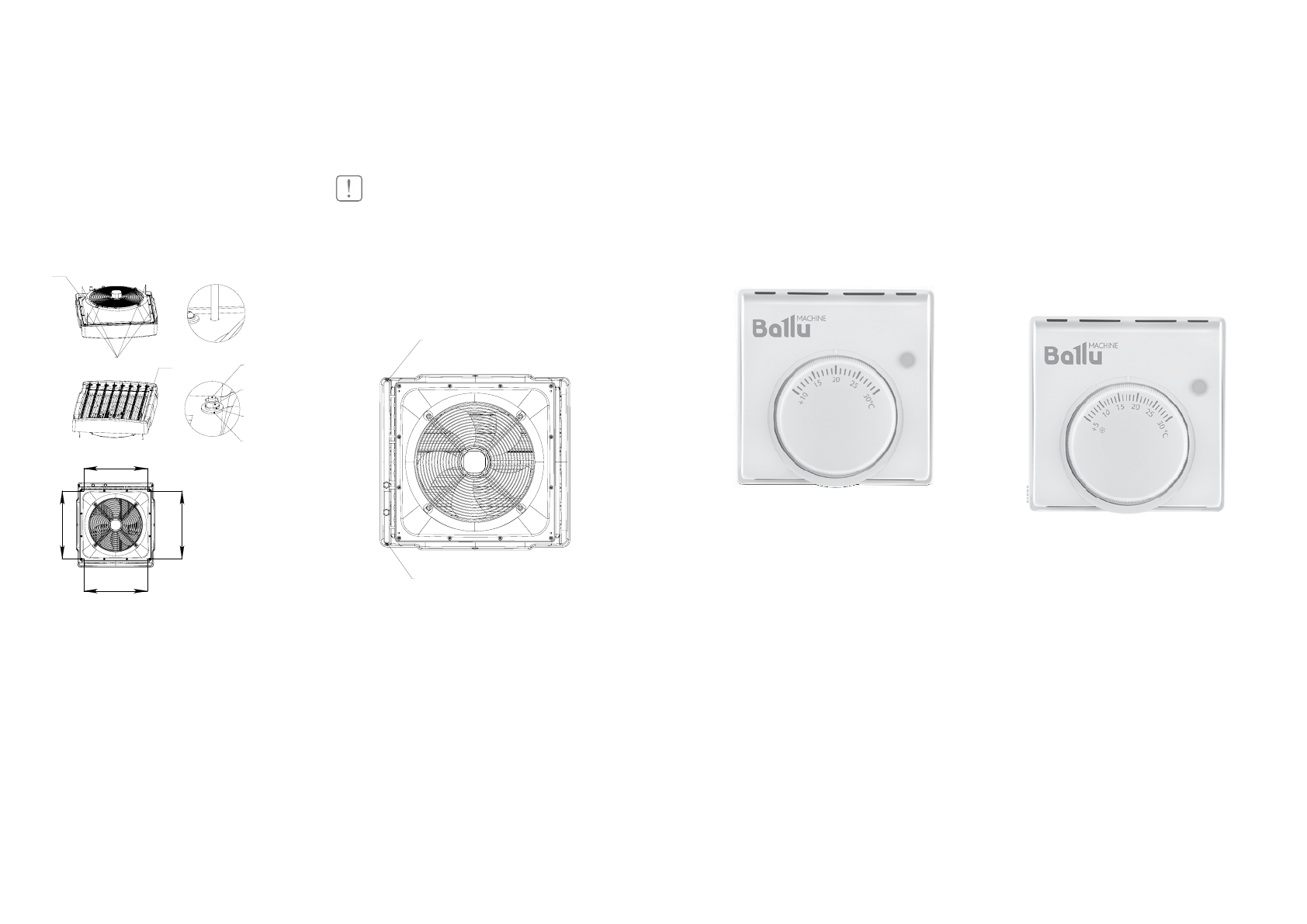

3. Горизонтальная установка:

 резьбовые мон-

тажные отверстия (4 шт) предусмотрены на зад-

ней панели аппарата. Для монтажа обогревателя

посредством монтажных шпилек необходимо

ввести шпильки М6 через отверстия предусмо-

тренные в корпусе (вид А) и закрепить их посред-

ством шайбы, гайки и гровера (вид Б).

Рис. 12

Рис. 13

данном способе регулирования вентилятор

не отключается, осуществляя конвекцию воз-

душных масс в помещении.

2)

Терморегулятор осуществляет отключение

вентилятора, что прерывает снятие тепла с

теплообменника и подачу его в отапливаемое

помещение.

Термостат механический ВМТ-2

Термостат механический ВМТ-2 является моди-

фицированным аналогом термостата BMT-1 и

снабжен боковым выключателем, с помощью

которого пользователь может полностью отклю-

чать вентилятор (Класс защиты IP40).

Пульт управления (контроллер) BRC-W

Пульт BRC-W, при помощи встроенного датчика

температуры, позволяет поддерживать необхо-

димую температуру воздуха вблизи проема и

регулировать тепловую мощность.

При подключении выносного датчика к пульту

BRC-W считывание температуры с встроенного

датчика прекращается.

Пульт управления не предназначен для установ-

ки в помещениях с повышенной влажностью и в

агрессивных средах (класс защиты IP20).

1 - кран для выпуска воздуха

2 - кран для слива воды
