Принцип работы

Теплоноситель, например, горячая вода, отдаёт

тепло через теплообменник с расширенной по-

верхностью теплообмена, что гарантирует ему

высокую тепловую мощность. Высокоэффектив-

ный осевой вентилятор затягивает воздух из по-

мещения и пропуская его через теплообменник,

направляет обратно в помещение. Прибор может

работать в качестве охладителя (фанкойла) при

подключении к источнику холодной воды. Для

сбора конденсата, опционально предусмотрен

поддон-каплеуловитель. При использовании те-

пловентилятора для охлаждения воздуха, может

произойти отделение капель воды, конденсиру-

ющиеся на теплообменнике. В таком случае необ-

ходимо уменьшить скорость вентилятора.

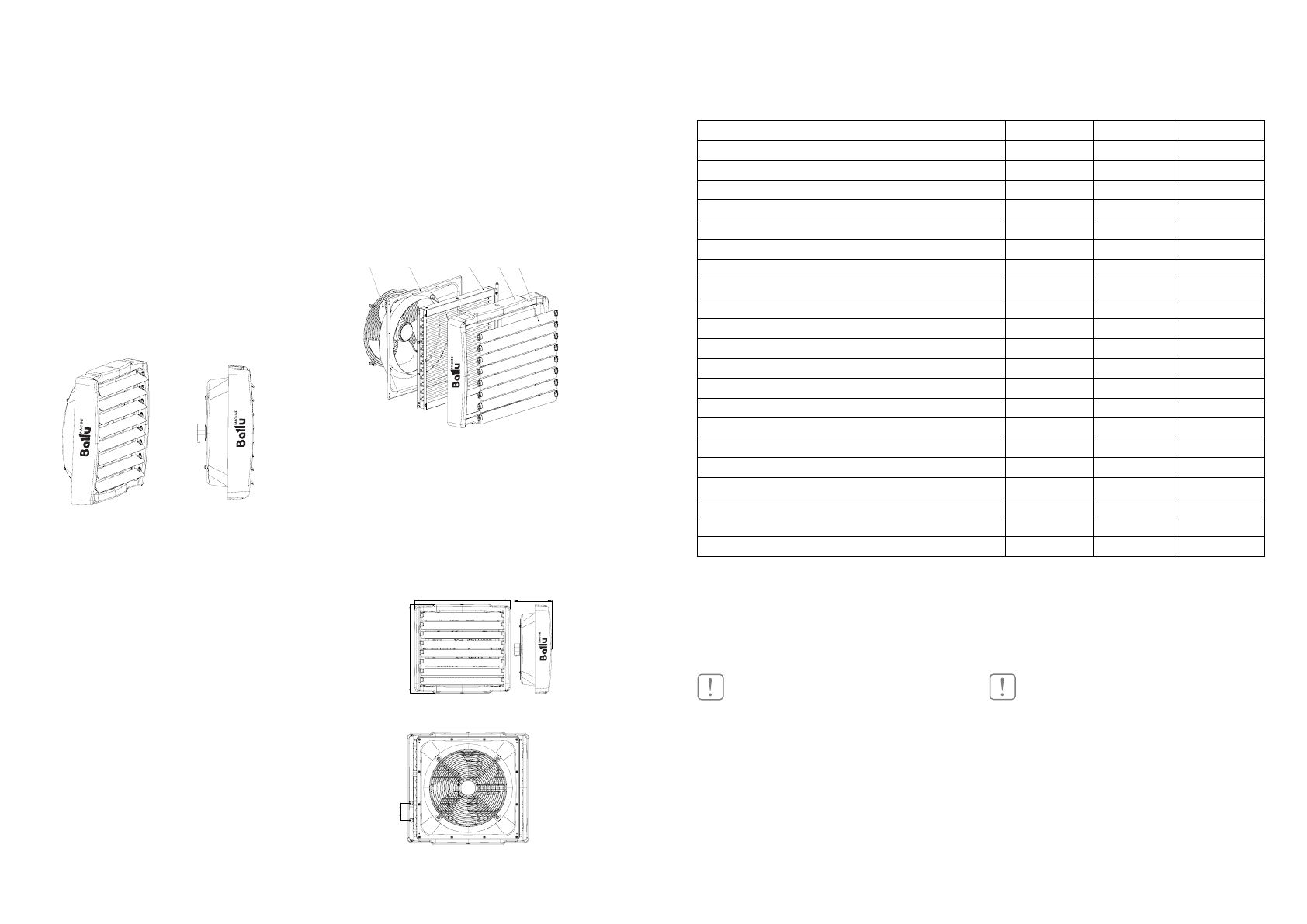

Конструкция оборудования

1. Теплообменник: максимальные параметры

теплоносителя для теплообменника составляют:

150 °С; 1,6 МПа. Медно-алюминиевая конструк-

ция состоит из медных трубок - змеевика, а также

алюминиевых ламелей.

Присоединительные патрубки (наружная резь-

ба 3/4") находятся на задней панели корпуса. В

модели BHP-W2-40-S используется однорядный

теплообменник, в модели BHP-W2-70-S - двухряд-

ный теплообменник, в BHP-W2-100-S - трехряд-

ный теплообменник.

2. Осевой вентилятор: максимальная рабочая

температура составляет 60 °С, напряжение пи-

тания составляет 220 В~50 Гц. Двигатель имеет

класс защиты IP54.

Циркуляция воздуха происходит при помощи

осевого вентилятора, который предохраняется

защитной сеткой.

3. Корпус состоит из задней и передней пане-

ли, изготовленных из высококачественного пла-

стика.

4. Жалюзи дают возможность направления

струи теплого воздуха. Оптимальная дальность и

направление струи воздуха достигается при по-

мощи специального профиля лопаток. Возможна

индивидуальная регулировка направляющих.

5. Кронштейн (опция) дает возможность пово-

рота прибора в горизонтальной и вертикальной

плоскости (см. стр. 7) благодаря чему струя те-

плого воздуха будет всегда направлена туда, где

необходима.

Принцип работы

1–Теплообменник

2–Осевой вентилятор

3–Панель задняя

4–Панель передняя

5–Направляющие жалюзи

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Основные размеры

Технические характеристики

815

770

325 (350)

Параметр / Модель

BHP-W2-40-S

BHP-W2-70-S

BHP-W2-100-S

Количество рядов нагревателя

1

2

3

Максимальная производительность по воздуху, м

3

/ч

6000/5400/4400 5700/4000/3400 5500/3700/3000

Максимальная номинальная тепловая мощность, кВт*

42

71

95

Номинальная тепловая мощность, кВт**

25

42

56

Увеличение температуры воздуха, °С*

 до 23

до 42

до 60

Максимальная температура теплоносителя, °С

150

150

150

Максимальное рабочее давление, МПа

1,6

1,6

1,6

Максимальная дальнобойность струи воздуха, м***

30

28

25

Объем воды в нагревателе, дм

3

1,4

2,92

4,43

Диаметр присоединительных патрубков

3/4

3/4

3/4

Напряжение питания, В ~ Гц

220 ~ 50

220 ~ 50

220 ~ 50

Мощность двигателя, Вт

310/275/240

310/275/240

310/275/240

Номинальный ток, А

1,35/1,2/1,05

1,35/1,2/1,05

1,35/1,2/1,05

Класс электрозащиты

I класс

I класс

I класс

Номинальный уровень шума, дБ(А)****

55

55

55

Номинальная частота вращения двигателя, оборотов в мин.

1300

1300

1300

Степень защиты, IP

IP54

IP54

IP54

Размеры прибора (ШхВхГ), мм

815x770x325

815x770x325

815x770x350

Размеры упаковки (ШхВхГ), мм

840х380х800

840х380х800

840х380х800

Вес нетто, кг

21,3

24,0

29,0

Вес брутто, кг

24,5

27,0

32,5

* при максимальной производительности и температуре теплоносителя 130/90, температура воздуха на входе в прибор 0 °С.

** при максимальной производительности и температуре теплоносителя 90/70, температура воздуха на входе в прибор 15 °С.

*** теоретически полученная величина

**** на расстоянии 5 м. по оси прибора

Технические характеристики

1

2

3

4

5

ВНИМАНИЕ!

Место монтажа должно быть соответствующе по-

добрано с учётом возможного появления нагрузок

и вибраций. Перед началом любых монтажных, экс-

плуатационных или консервационных работ необхо-

димо отключить питание и не допустить включения

напряжения. Рекомендуем применение фильтров

в гидравлической системе. Перед подключением

подводящих трубопроводов (особенно подающих) к

оборудованию рекомендуем очистить систему, спу-

ская несколько литров воды.

Монтаж прибора

ВНИМАНИЕ!

Несоблюдение при монтаже минимального рас-

стояния 0,4 м от стены или потолка может вызвать

неправильную работу обогревателя, а также по-

вышенный шум или повреждение вентилятора.
