* при горизонтальной установке направляющих.; Примерное размещение тепловентиляторов - Ballu BHP-W2-100-S - Инструкция по эксплуатации - Страница 4

6

7

оптимально 3-8 м

оптимально 4-12 м*

ìèí
. 0,4

ì

• расстояние между установками – рекомендует-

ся расстояние от 6 до 12 м для равномерного рас-

пространения тёплого воздуха;

Монтаж прибора

* при горизонтальной установке направляющих.

*для горизонтальной установки направляющих жалюзи

(для прибора BHP-W2-40-S)

**для симметричной установки направляющих жалюзи под

углом 45°

• дальность струи воздуха;

опт. 3-8

м

6-12 м

• уровень шума оборудования (в зависимости от

акустических особенностей помещения);

• рабочее состояние, отопление – например, обо-

рудование, работающее как дестратификатор;

• направление потока воздуха – направление по-

тока воздуха должно быть установлено так, чтобы

в зоне нахождения людей не появлялись сквозня-

ки. Поток воздуха не должен быть направлен на

стены, колонны, стеллажи, рабочую технику, стан-

ки и т.д.

ìàêñ. 30 ì*

¾²¼Ã

. 15

¾

**

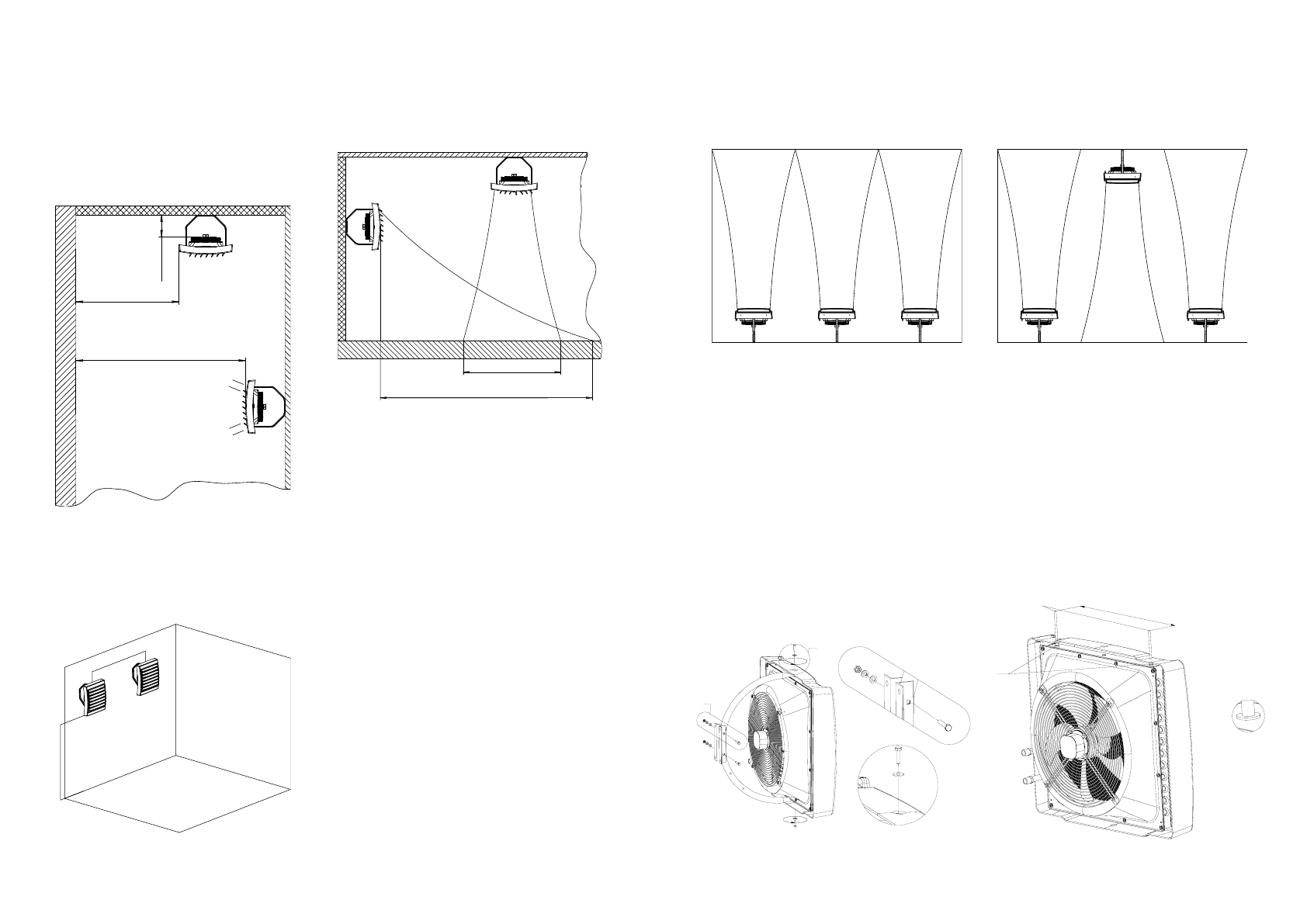

Примерное размещение тепловентиляторов

при настенном монтаже

Вид сверху (вариант 1)

Варианты монтажа

1.

Монтаж с кронштейном.

 Кронштейн доступен

как опция. В комплект с кронштейном входят: болт

М8*55 (4 шт), шайба (4 шт), гровер (2 шт). Для сборки

кронштейна необходимо вставить и затянуть два

болта М8*55, две шайбы, два гровера в отверстия

кронштейна как показано на виде А. Затем вставить

болт М8*55 и шайбу через отверстие в корпусе и

кронштейне (вид Б) и затянуть. Повторите данную

операцию для крепления кронштейна снизу. При-

бор на кронштейне может монтироваться под

углами: 0°, 15°, 30°, 45°, к вертикальной плоскости.

Диапазон поворота 90° относительно оси крепле-

ния. Вращение оборудования установленного на

кронштейне.

2. Монтаж без кронштейна.

Оборудование может

монтироваться на любой опоре, обеспечивающей

стабильное и надежное крепление.

Вертикальная установка посредством шпилек

(не входят в комплект поставки):

внутри аппа-

рата находятся резьбовые монтажные отверстия

(2 шт) (вид А). Для монтажа обогревателя посред-

ством монтажных шпилек необходимо просверлить

отверстия 8,4-9 мм в панели прибора и вкрутить

шпильки М8 в резьбовые отверстия, предусмотрен-

ные внутри аппарата.

А

Б

А

Б

570

А

Шпильки М8

А

Монтаж прибора

Вид сверху (вариант 2)

При настенном или потолочном монтаже реко-

мендуется брать во внимание следующие пара-

метры:

• высоту монтажа;

Рис. 5

Рис. 7

Рис. 8

Рис. 10

Рис. 9

Рис. 11

Рис. 6
