Установка/Подключение

Подключение

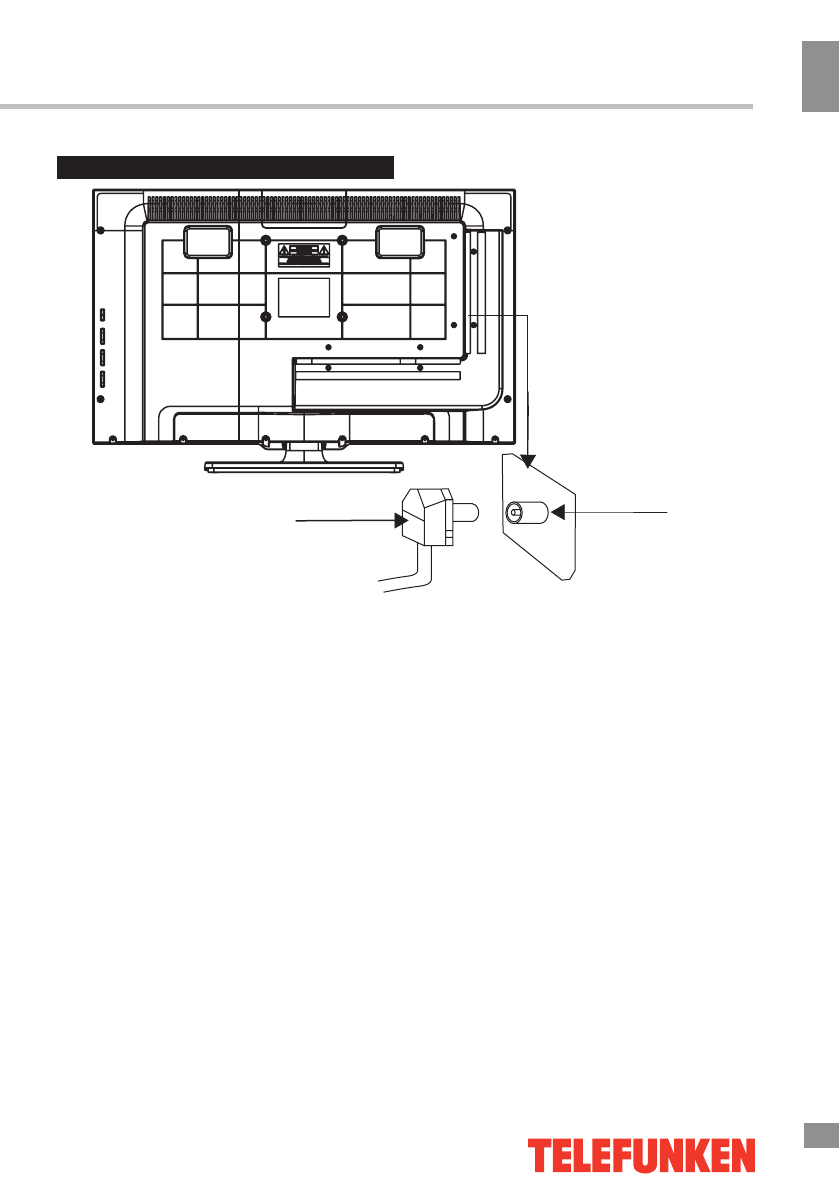

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

•  Подсоедините источник аудиосигнала

(DVD, VCDR, CAMCORDER и ПК) к соот-
ветствующим аудиоразъемам ‘L’ (Левый) и
‘R’ (Правый).

•  Композитный видеовход телевизора под-

соединяется к композитному выходу другого
видеооборудования с помощью аудиовидео-
кабеля RCA.

•  Компонентный видеовход служит для

получения компонентного видеосигнала от
внешнего источника.

•  Подсоедините VGA-кабель к VGA-порту

ПК и к входному VGA(PC)-разъему телеви-
зора; затяните болты по часовой стрелке на
обоих концах кабеля.

•  Компьютерный аудиовход служит для

получения телевизором аудио сигнала с
персонального компьютера.

•  Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель (не входит в комплект поставки).

•  Цифровой выход предназначен для

передачи многоканального звука на внеш-
нее декодирующее устройство (например,
в формате 5.1-канал). Для подсоединения
используйте коаксиальный кабель.

•  Подсоедините наушники к разъему

для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

•  Разъем PCMCIA используется для

подключения CI-модуля, приобретаемого у
поставщика услуг цифрового ТВ.

Антенный кабель 75 Ом

Антенный разъем

Штекер антенного кабеля
