Управление устройством

19

Подключение

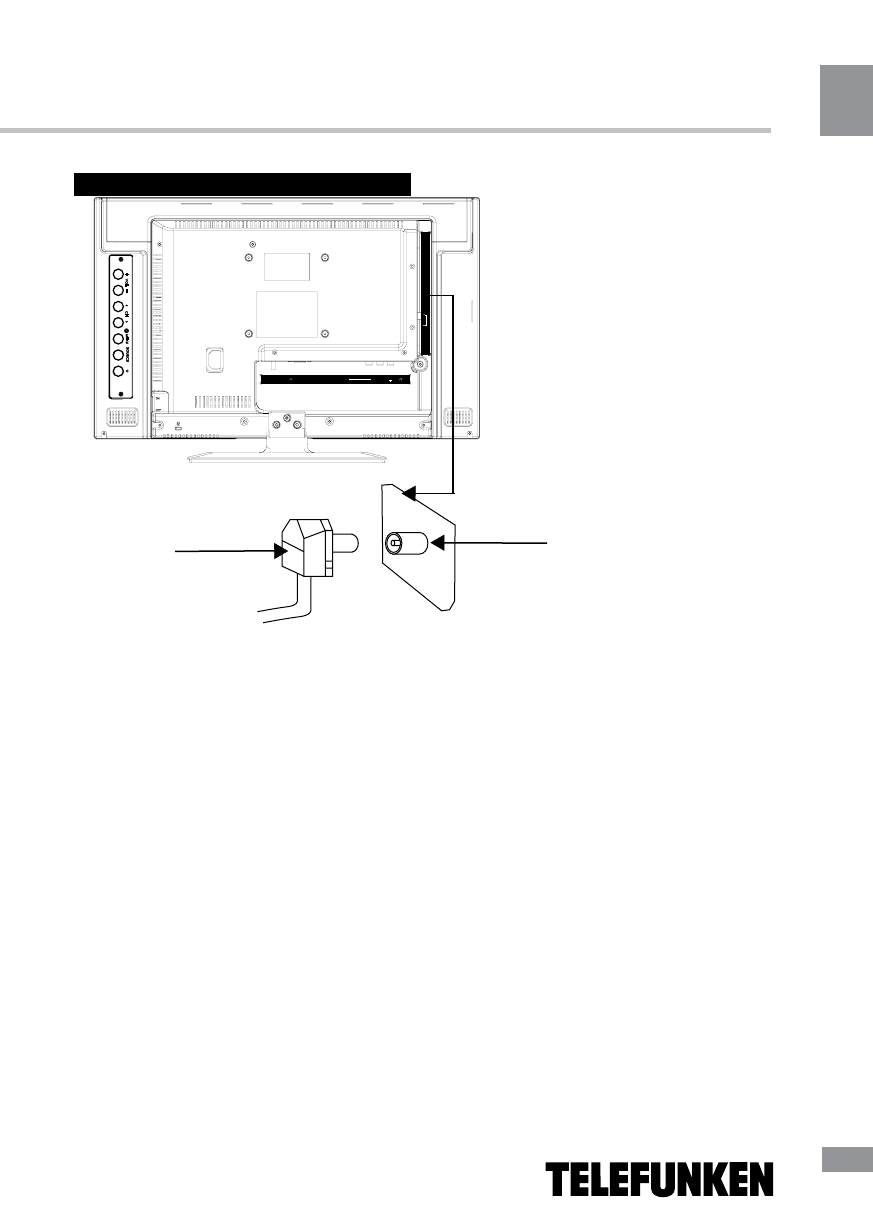

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

•  Подсоедините источник аудио сигнала

(DVD, CAMCORDER) к соответствующим
аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).

•  Композитный видео вход телевизора

подсоединяется к композитному выходу
другого видео оборудования с помощью
аудио-видеокабеля RCA.

•  Компонентный видеовход Y/Pb/Pr слу-

жит для получения компонентного видео-
сигнала от внешнего источника.

•  Подсоедините VGA-кабель (в комплект

не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.

•  Компьютерный аудиовход служит для

получения телевизором аудио сигнала с

персонального компьютера.

•  Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель ((в комплект не входит).

•  Подсоедините наушники к разъему

для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

Кабель 75 Ом

Разъем для антенны

Штекер антенного кабеля

PC AUDIO

IN

VGA IN

HDMI IN

YPbPr IN

Y

Pb

Pr

ANTENNA IN

USB

V

ID

E

O I

N

V

ID

EO

/Y

Pb

Pr A

U

D

IO I

N
