9

Разъем ДИНА-

МИКА (П)

VIDEO IN

AUDIO

IN

L

R

S VIDEO IN

SLOT 2

AV

VD

HD

PR/CR/R

PB/CB/B

Y/G

R   AUDIO   L

COMPONENT/RGB IN

SLOT 1

AUDIO

PC  IN

SERIAL

VIDEO OUT

1

2

1

2

1

2

SERIAL

PC    IN

AUDIO

SLOT1

SLOT2

VIDEO IN VIDEO OUT

AUDIO

IN

R

L

AV

S VIDEO IN

COMPONENT/RGB IN

P

R

/C

R

/R P

B

/C

B

/B

VD

HD

Y/G

R   AUDIO   L

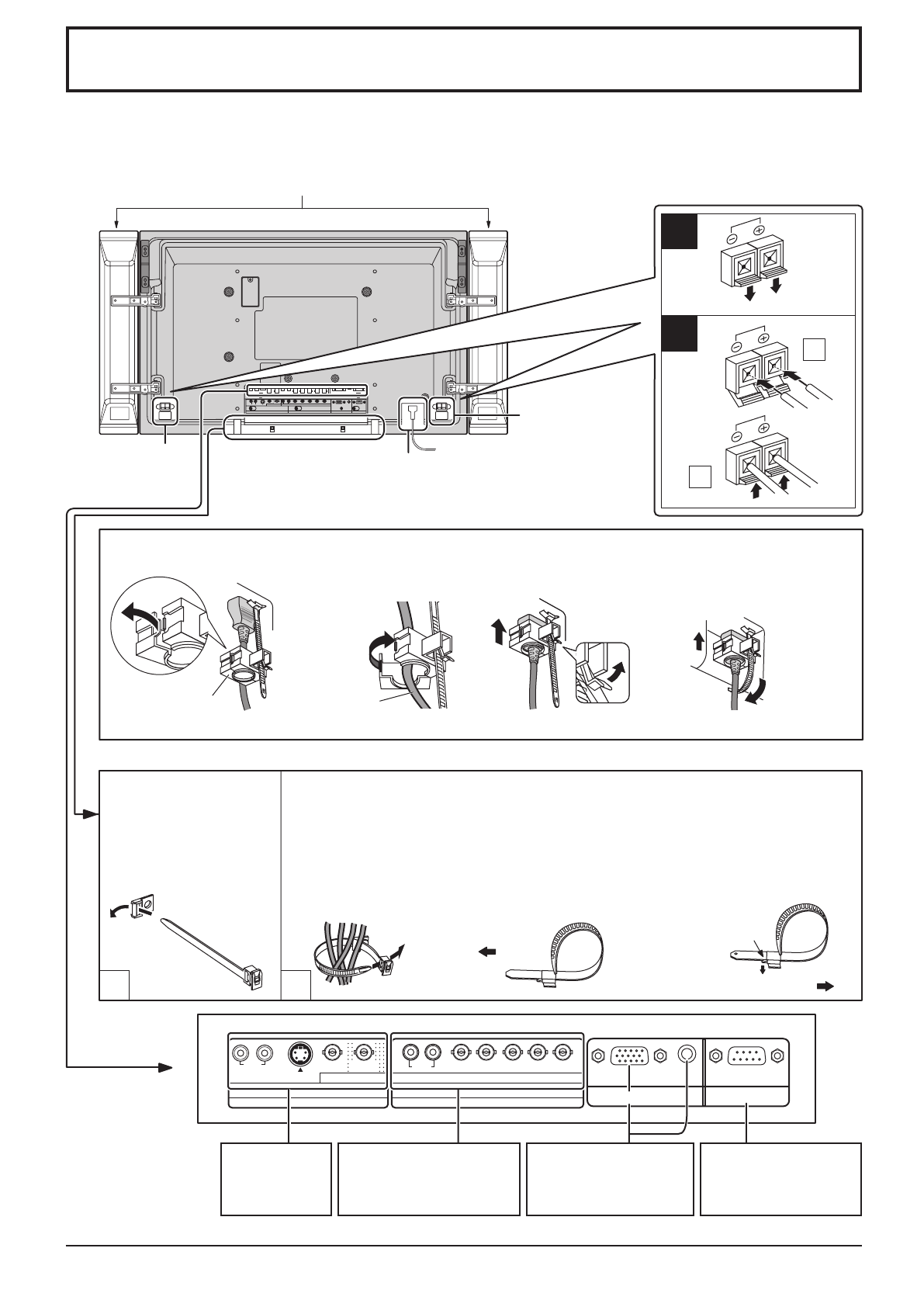

Подсоединения

При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.

За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.

Громкоговорители (Дополнительные принадлежности)

– Ленты фиксации шнуров

  Надежно закрепите все выступающие шнуры лентами.

Подсоединение шнура

переменного тока (см. стр. 13)

Фиксатор

Примечание:

Форма прилагаемого сетевого шнура может отличаться от приведенной на иллюстрации.

– Крепление шнура переменного тока

Примечание:

При отправке с завода панели разъемов установлены в положения SLOT1 и SLOT 2.

1.

Откройте фиксатор.

2.

 Вставьте штепсельный

разъем сетевого шнура

и надежно закройте

фиксатор.

3.

 Поднимите фиксатор

и надежно закрепите

штепсельный разъем

сетевого шнура.

Сетевой шнур

Если фиксатор

ослаб:

Протяните

закрепленную ленту

фиксации шнура

через зажим, как

показано на рисунке.

Чтобы  закрепить  шнуры,  подсоединенные  к  разъемам,  оберните  ленту

фиксации вокруг них, а затем протяните указанный конец через замыкающий

блок, как показано на рисунке.

Убедившись  в  том,  что  имеется  достаточное  провисание  шнуров  для

минимизации  их  натяжения  (особенно  для  сетевого  шнура),  плотно

свяжите в пучок все шнуры с помощью прилагаемой ленты фиксации.

Чтобы затянуть:

Потяните

Потяните

Нажмите на защелку

Чтобы ослабить:

От разъема SERIAL

на компьютере

(см. стр. 11)

От мониторного

разъема EXTERNAL

на компьютере

(см. стр. 10)

Разъемы

COMPONENT/RGB IN

и Audio In (см. стр. 12)

Разъемы AV

(см. стр. 12)

Разъем ДИНА-

МИКА (Л)

4.

 Вставьте выступ

смонтированного

фиксатора на свое место

в небольшое отверстие,

расположенное в правой

нижней

части

задней

крышки.
