Названия сигналов для разъема D-sub 15P

Расположение штекеров

для разъема PC Input

Номер штекера

1
2
3
4
5

Номер штекера

6
7
8
9

10

Номер штекера

11

12
13
14
15

Название сигнала

R (P

R

/C

R

)

G(Y)

B (P

B

/C

B

)

GND (Заземление)
GND (Заземление)

Название сигнала

GND (Заземление)
GND (Заземление)
GND (Заземление)

NC (не подключен)

GND (Заземление)

Название сигнала

GND (Заземление)

SDA

HD/SYNC

VD

SCL

AUDIO

PC IN

TH-32LHD7

Подсоединения

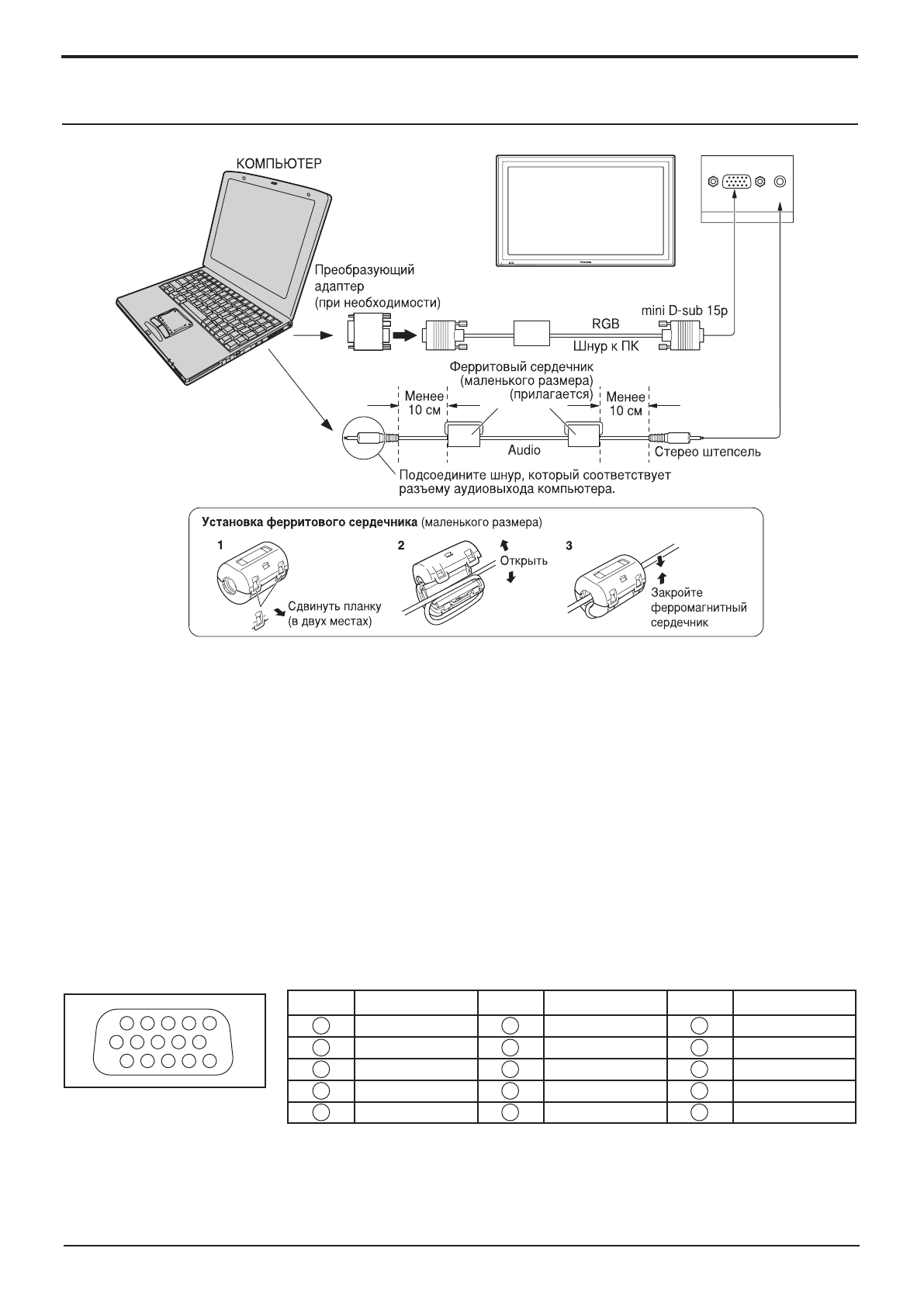

Подсоединение разъемов входа с ПК

Примечания:

•  Приемлемые компьютерные сигналы – с частотой горизонтальной развертки от 15 до 110 кГц и частотой

вертикальной развертки от 48 до 120 Гц. (Однако сигналы из свыше 1 200 строк не могут отображаться

правильно).

•  Разрешающая способность дисплея составляет не более 1 024

×

 768 точек при установке режима формата

на “4:3”, и 1 366

×

 768 точек при установке режима формата “16:9”. Если разрешение дисплея превышает

эти максимальные значения, он может не отображать детали с достаточной четкостью.

•  Разъемы входа с ПК являются DDC1/2B-совместимыми. Если подключаемый компьютер не DDC1/2B-

совместимый, Вам понадобится на время подсоединения изменить настройки компьютера.

•  Некоторые модели ПК не могут быть подключены к телевизору.

•  Для  компьютеров,  оборудованных  разъемом  D-sub  15P,  совместимом  с  DOS/V,  использование  адаптера

необязательно.

•  Компьютер приведен на иллюстрации только с целью примера.

•  Изображенная дополнительная аппаратура и шнуры не поставляются с этим набором.

•  Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже

указанного диапазона частот.

•  Из-за пространственных ограничений иногда Вы может испытывать трудности при подсоединении шнура

D-sub 15P с ферритовым сердечником к разъему входа ПК.
