11

Примечания:

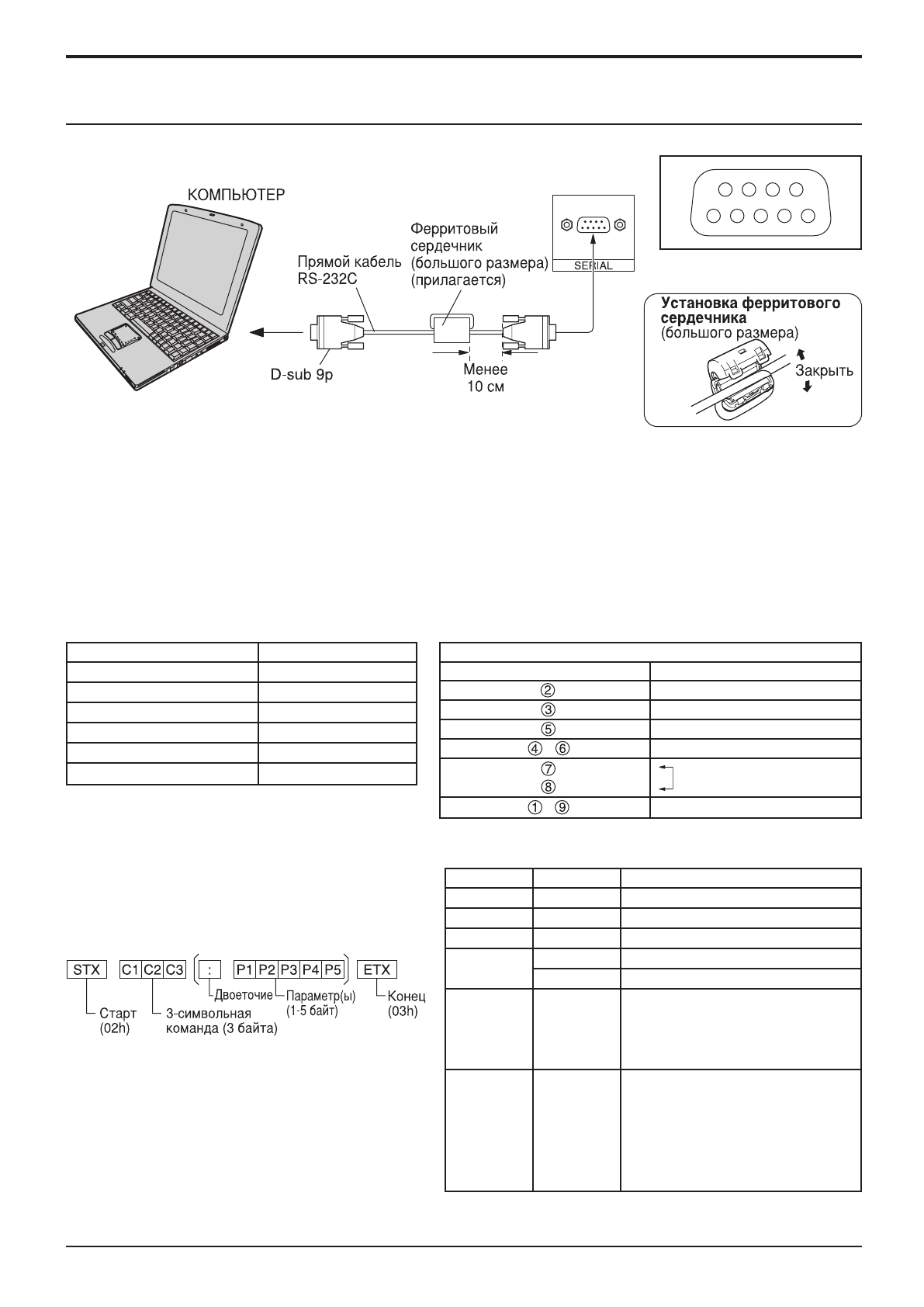

• Соедините компьютер с ЖК дисплеем при помощи кабеля RS-232C.

• Компьютер приведен на иллюстрации только с целью примера.

• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.

Для управления ЖК дисплеем с компьютера используется последовательный

разъем SERIAL.

Разъем SERIAL соответствует спецификации интерфейса RS-232C, поэтому ЖК дисплей может управляться

с компьютера, который подключен к этому разъему.

На компьютере потребуется установить программное обеспечение, которое позволяет отправку и

получение управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое

компьютерное приложение, как язык программирования. За подробностями обращайтесь к документации к

компьютерному приложению.

Основной формат для управляющих данных

Передача управляющих данных с компьютера

начинается сигналом STX, за которым следует

команда, параметры и, в завершении, сигнал

ETX. При отсутствии параметров, сигнал

параметра может не посылаться.

Примечания:

• При передаче нескольких команд обеспечьте

ожидание ответа после первой команды перед

отсылкой следующей команды.

• Если по ошибке отправлена неверная команда,

аппарат вернет на компьютер команду “ER401”.

Расположение соединителей

для RS-232C

9

8

7

6

5

3

2

1

4

Параметры коммуникации

Уровень сигнала

Метод синхронизации

Частота передачи

Проверка четности

Длина символа

Стоп-бит

Регулирование потока

Совместимый с RS-232C

Асинхронный

9600 бит/с

Отсутствует

8 бит
1 бит

-

Команда

Команда

PON

POF

AVL
AMT

IMS

DAM

Описание

Включить питание

Выключить питание

Громкость 00-63

Бесшумный режим ВЫКЛ

Бесшумный режим ВКЛ

Выбор входа (перекл.)

Вход Slot1

Вход Slot2

Вход с ПК

Выбор режима экрана (перекл.)

4 : 3

Zoom

16 : 9

Just

Panasonic Auto

Параметр

Нет

Нет

**

0

1

Нет

SL1

SL2

PC1

Нет

NORM

ZOOM

FULL

JUST

SELF

Когда  питание  выключено,  дисплей  отвечает  только  на

команду PON.

Таблица преобразования RS-232C

9-штекерный материнский разъем D-sub

  •

  •

Подробности

R X D

T X D

GND

Не используются

Замкнуты

NC

Подсоединение разъемов SERIAL

Подсоединения
