Декодер

КВМ

Дополнительные подключения

К Вашему телевизору могут быть подключены дополнительные аудио или видеоустройства, такие как
видеомагнитофон, видеокамера или видеоигры.

Использование дoполнительного оборудования

Дополнительные подключения

Выбор и просмотр входного сигнала

1

Подключите Ваше оборудование к предназначенному для этого
разъему на телевизоре.

2

Неоднократно нажимaйте кнопку

 на пульте дистанционного

управления, пока на экране телевизора не появится нyжный
символ входного сигнала.

Символ

Входные сигналы

k

•

Аудио/видео сигнал через унифицированный
разъем Euro AV

 F

•

Входной RGB-сигнал через унифицированный
разъем Euro AV

 F

K

•

Аудио/видео сигнал через унифицированный
разъем Euro AV

E

q

•

Видеосигнал S через унифицированный
разъем Euro AV

E

K

•

Сигнал входа видео через гнездо RСА

C

 и сигнал

входа звука через

D

q

•

Сигнал входа видео S через гнездо

 B

 и сигнал

входа звука через

D

.

3

Включите подключенное оборудование.

4

Для возврата к обычному телевизионному изображению нажмите
кнопку

 на пульте дистанционного управления.

Примечание:

Во избежание искажений изображения не подключайте
оборудование к разъемам

 B

 и

E

 одновременно.

Дополнительная информация

Подключение видеомагнитофона

Подключите штекеры видeoмaгнитофона в гнездо

 F

 на задней стороне

телевизора.
Рекомендуем настроить сигнал видеомагнитофона на телевизионную
программу “0” путем проведения операций, описанных в разделе “Ручная
настройка программ” дaннoго руководства.

Подключение наушников

Вставьте штекер наушников в гнездо

A

 на передней стороне телевизора.

Подключение декодеров

Подключите штекеры декодеров в гнездо

 F

 на задней стороне

телевизора.

Подключение внешнего аудио оборудования

Подключите штекеры аппаратуры категории Hi-Fi в гнезда

G

 на задней

стороне телевизора, если Вы хотите усилить мощность выходного
аудиосигнала телевизора.

*

“PlayStation” является продуктом Сони Компьютер Энтертеймент, Инк.

*

“PlayStation” является зарегистрированной маркой Сони Компьютер

   Энтертеймент, Инк.

3

2

3

1

2

L/G/S/I

R/D/D/D

  2 /

1/

s

E

 F

G

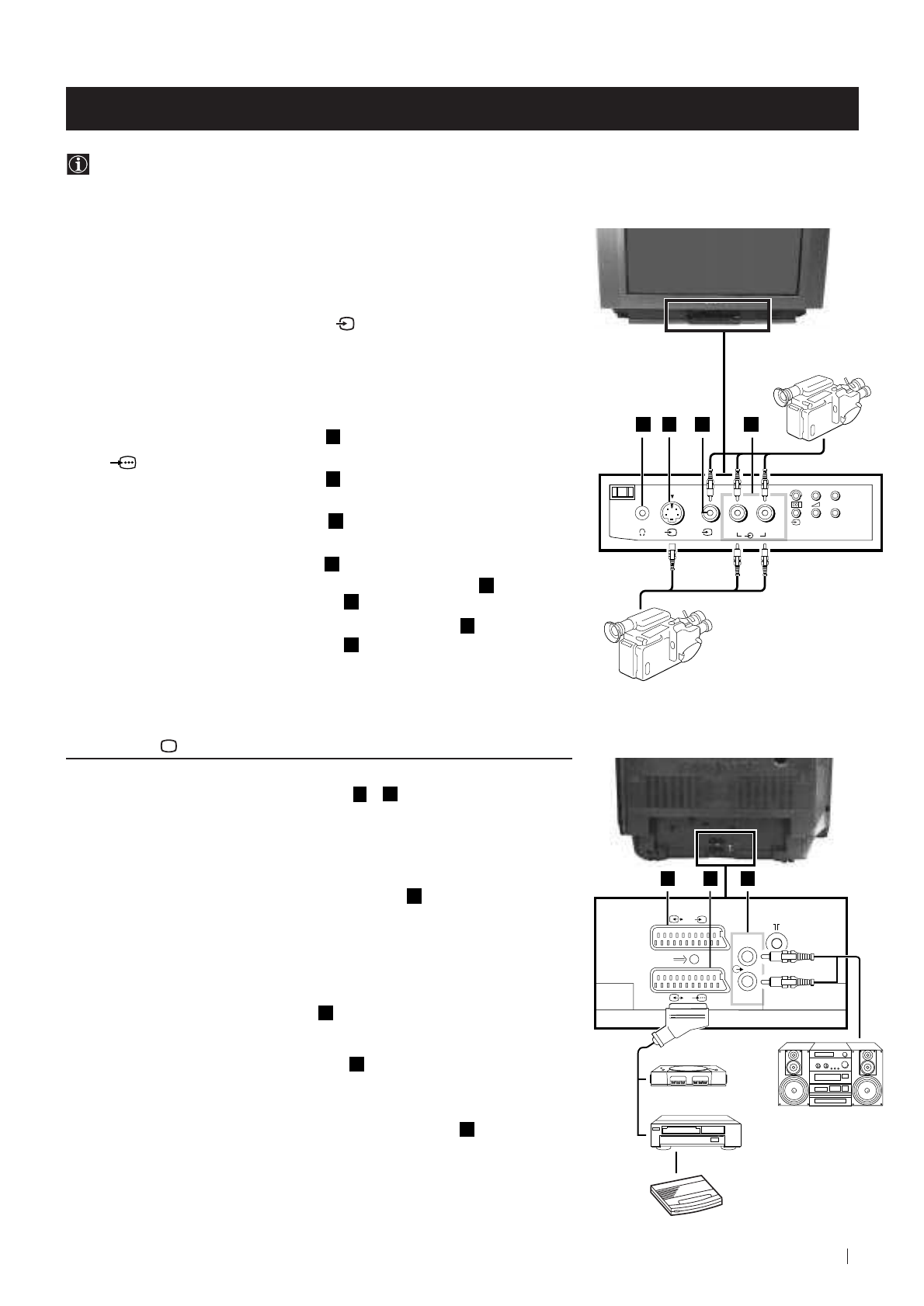

 Передняя панель телевизора

8

мм

/Hi8

видеокамера

“PlayStation”

*

Аппаратура

Hi-Fi

 Задняя сторона телевизора

S-VHS/Hi8

видеокамера

MONO

L/G/S/I R/D/D/D

+

P

_

L/G/S/I R/D/D/D

s

3

3

3

L/G/S/I R/D/D/D

 B

C

D

A
