полного   натяжения   скоб.   Соедините   лоток   для
аксессуаров   с   кронштейнами   тремя   винтами,
установленными на лотке. Проденьте винты че-
рез   отверстия   на   кронштейнах   и   вкрутите   их   в
отверстия лотка.

4.

Надежно   прикрепите   ножки   к   штативу,   затянув
винты   в   верхней   части   ножек   с   помощью   кре-
стовой отвертки.

5.

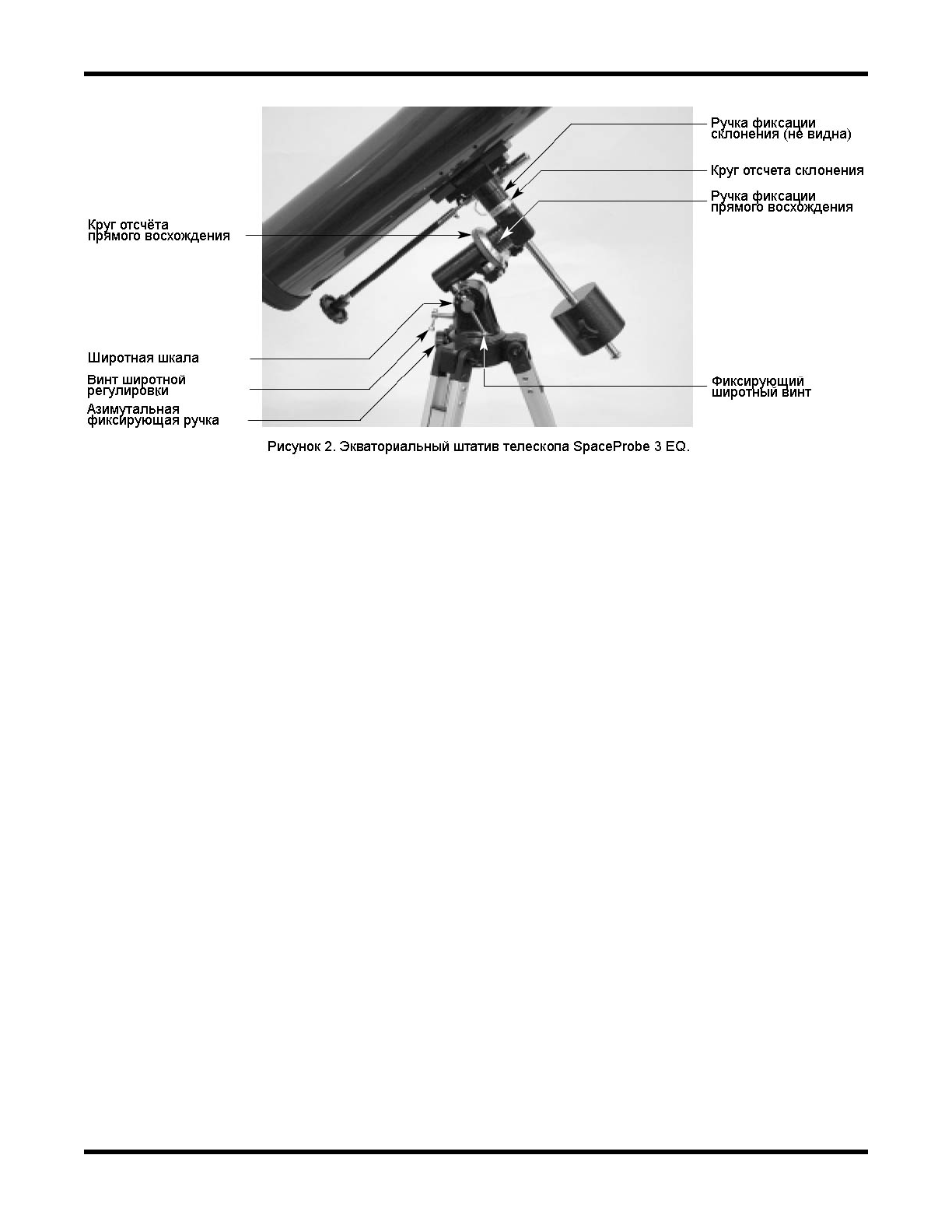

Ориентируйте штатив, как показано на рис.2, на
широту примерно 40º, т.е. так, чтобы указатель
рядом   с   широтной   шкалой   указывал   на   значе-
ние   40.   Для  этого   ослабьте   фиксирующий   винт
и   вращайте   регулировочный   широтный   винт,
пока   указатель   не  достигнет  нужного  значения,
после   чего   снова   затяните   фиксирующий   винт.
Может   понадобиться   корректировка   положения
по осям склонения и прямого восхождения. Для
этого   необходимо   ослабить   соответствующие
фиксирующие винты. После установки и ориен-
тирования телескопа снова затяните фиксирую-
щие винты.

6.

Ввинтите   стержень   противовеса   до   упора   в
основание оси склонения штатива.

7.

Снимите винт с шайбой с конца стержня проти-
вовеса   и   наденьте   противовес   на   стержень.
Фиксирующий   винт   противовеса   должен   быть
достаточно   ослаблен.   Установите   противовес
примерно  посередине  стержня  и  затяните  фик-
сирующий   винт.   Наденьте   шайбу   на   конец
стержня и закрутите винт.

8.

Снимите   два   барашка   с   оптической   трубы.
Установите   трубу   на   штативе   и   зафиксируйте
её   барашками.   Для   правильного   ориентирова-
ния трубы см. рис.1.

9.

Присоедините кабели перемещения к осям чер-
вячных механизмов склонения и прямого восхо-

ждения   на   штативе,   устанавливая   барашек   на
конце кабеля в подходящий слот на оси червяч-
ного механизма с последующим его затягивани-
ем.   Используйте   короткий   кабель   на   оси   чер-
вячного   механизма   прямого   восхождения,   а
длинный – на оси механизма склонения.

10.

Снимите  две металлические гайки, находящие-
ся около гнезда окуляра. Установите кронштейн
искателя   на   трубе   так,   чтобы   стержни   крепле-
ния  на   трубе   попали  в   отверстия   на   кронштей-
не.   Искатель   должен   быть   ориентирован   так,
как   показано   на   рис.1.   Закрутите   гайки   на
стержнях крепления для фиксации искателя.

11.

Вставьте 25-мм окуляр Explorer  II  в гнездо и за-
крепите его с помощью барашка.

Телескоп собран и должен выглядеть так, как пока-
зано на рис.1.

4. Начало работы

Балансировка телескопа

Для того, чтобы движение телескопа было ровным,
он   должен   быть   правильно   сбалансирован.   Балан-
сировка осуществляется перемещением противове-
са   по   стержню   в   точке,   где   он   будет   находиться   в
равновесии на оси прямого восхождения.

4
