Приложение A:

Коллимирование –
Выравнивание
Зеркал

Коллимирование   -   про-
цесс регулировки зеркал,
так   чтобы   они   были   вы-
ровнены   друг   относи-
тельно   друга.   Оптика
телескопа   выровнена   на
фабрике и не требует до-
полнительной   регулиров-
ки,   если   только   с   теле-
скопом   не   обращались
грубо.   Точное   выравни-
вание зеркала важно для
гарантии   великолепной
работы   телескопа,   так
что   проверки   должны
быть   регулярными.   Кол-
лимирование   –   относи-
тельно   легкая   операция,
которая   может   быть
произведена   при   днев-
ном свете.

Для   проведения   про-
верки   выньте   окуляр   и
посмотрите   в   гнездо.   Вы
должны   видеть   вторич-
ное   зеркало   центриро-
ванным,   так   же   как   отра-
жение   основного   зерка-
ла,   центрированного   во
вторичном   зеркале,   и   от-
ражение



вторичного

зеркала   (и   Ваш   глаз)   в
центре   отражения   основ-
ного  зеркала,   как   показа-
но на рис.6a. Если какой-
либо   элемент   не   центри-
рован,   выполните   следу-
ющую процедуру.

Коллимационная крышка и Метка
Центра Зеркала

SpaceProbe   3   поставляются   с   коллимационной
крышкой.   Это   обычная   крышка,   надевающаяся   на
гнездо, похожая на пылезащитную крышку, только с
отверстием   в   центре   и   посеребренным   дном.   Это
помогает правильно поместить глаз для облегчения

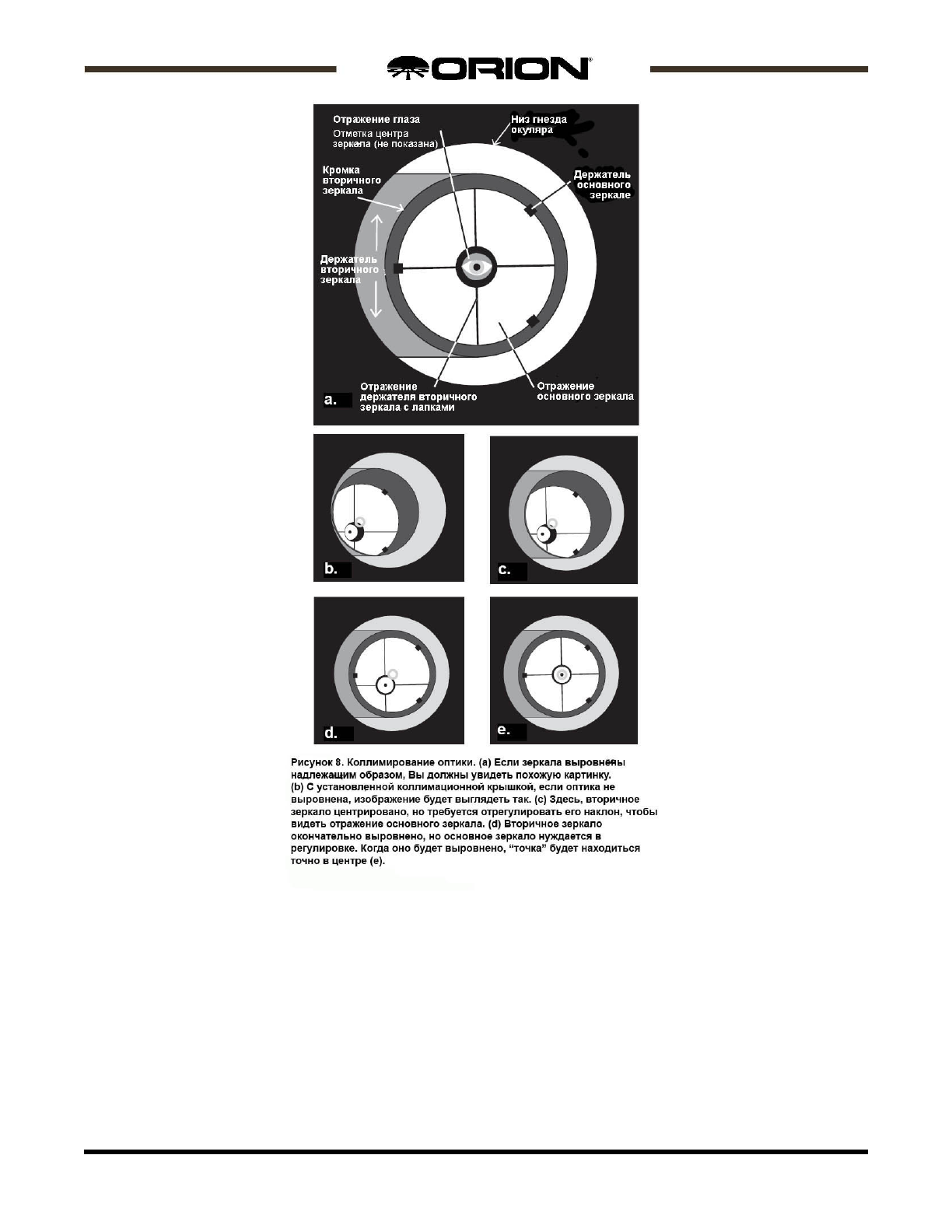

коллимирования. Изображения на рис.8b–8e даны с
установленной коллимационной крышкой.

В дополнение  к коллимационной  крышке,  есть кро-
шечное кольцо (наклейка) точно по центру основно-
го зеркала. Эта “метка центра” позволяет точно по-

зиционировать   основное
зеркало;   Вам   не   придет-
ся   искать   центр   зеркала.
Вы   просто   регулируете
положение   зеркала   (как
описано   ниже),   пока   от-
ражение   отверстия   кол-
лимационной   крышки   не
центрируется   в   кольце.
Метка   центра   также   тре-
буется   для   получения
лучших   результатов   с
другими   коллимирующи-
ми   устройствами,   напри-
мер, LaserMate Laser Col-
limator,   устраняя   потреб-
ность   снятия   основного
зеркала   и   самостоятель-
ной маркировки.

ЗАМЕЧАНИЕ:   нет   необ-
ходимости   снимать   на-
клейку   с   основного
зеркала.   Поскольку   она
находится   непосред-
ственно в тени вторич-
ного зеркала, ее присут-
ствие   никоим   образом
не   влияет   на   работу
телескопа или качество
изображения.   Кажется
противоречащим   здра-
вому смыслу, но, тем не
менее, это так!

Выравнивание
Вторичного
Зеркала

С   установленной   колли-
мационной   крышкой   про-
смотрите   отверстие   в
крышке   во   вторичном
(диагональном)   зеркале.
Игнорируйте   отражения.

Само   вторичное   зеркало   должно   быть   по   центру
трубки гнезда, в направлении, параллельном длине
телескопа (см. рис. 8b). Если это не так, необходи-
мо его отрегулировать. Такая регулировка требует-
ся очень редко, если вообще когда-либо потребует-
ся.   Регулировку   вторичного   зеркала   лучше   прово-
дить в ярко освещенном  месте,  направив  телескоп
на яркую поверхность, вроде белой бумаги или сте-
ны.   Также   полезным   будет   поместить   лист   белой
бумаги в трубе  телескопа напротив  гнезда окуляра
(т.е.   с   другой   стороны   от   вторичного   зеркала).   Ис-
пользуя   крестовую  отвертку,   ослабьте  три   малень-
ких   винта   выравнивания   в   центре   втулки   с   тремя
лапками   на   несколько   оборотов.   Теперь   удержи-

13
