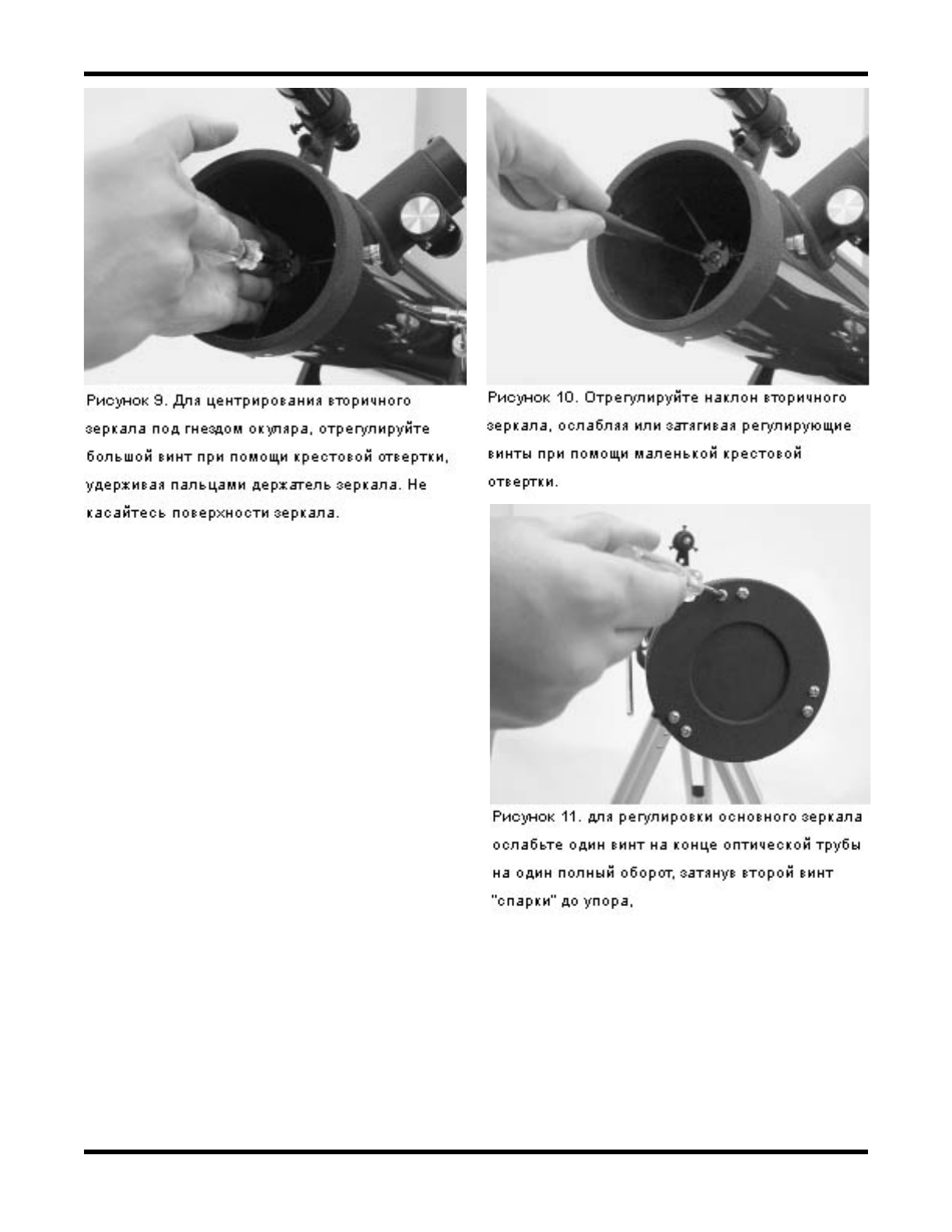

вайте зеркало (будьте внимательны – не касайтесь
поверхности   зеркал),   поворачивая   большой   винт   в
центре   с   помощью   крестовой   отвертки   (см.   рис.9).
Поворот   винта   по   часовой   стрелке   перемещает
зеркало   к   открытому   концу   оптической   трубы,   про-
тив часовой стрелки – к основному зеркалу.

После   центрирования   вторичного   зеркала   в   трубе
гнезда   окуляра,   поворачивайте   держатель   зеркала
до   тех   пор,   пока   отражение   основного   зеркала   не
будет центрировано во вторичном зеркале насколь-
ко   возможно.   Центрирование   может   быть   не   абсо-
лютно  точным,  но  это  нормально.   Теперь   затяните
равномерно три маленьких винта для фиксации по-
ложения вторичного зеркала.

Если   отражение   первичного   зеркала   не   видно   во
вторичном зеркале, как показано на рис.6c, необхо-
димо   отрегулировать   наклон   вторичного   зеркала.
Это   делается   посредством   поочередного   ослабле-
ния   одного   из   трех   винтов   при   затягивании   других
двух, как показано на рис.10. Задача состоит в том,
чтобы   центрировать   отражение   основного   зеркала
во   вторичном   зеркале,   как   показано   на   рис.8d.   Не
стоит   беспокоиться,   если   отражение   вторичного
зеркала (самый маленький круг, с "точкой" коллима-
ционной   крышки   в   центре)   окажется   вне   центра.
Следующий шаг поможет это исправить.

Регулировка основного зеркала

Окончательная   регулировка   производится   с   основ-
ным   зеркалом.   Регулировка   требуется,   если   вто-
ричное зеркало центрировано под гнездом окуляра,
отражение   основного   зеркала   находится   по  центру
вторичного   зеркала,   но   маленькое   отражение   вто-

ричного зеркала (с "точкой" коллимационной крыш-
ки) находится вне центра (как на рис.8d).

Наклон   основного   зеркала   регулируется   при   помо-
щи трех спарок коллимационных винтов с обратной
стороны   оптической   трубы.   Регулировка   наклона
зеркала   осуществляется   методом   "тяни-толкай",
включающим   регулирование   каждой   спарки   колли-
мационных   винтов.   Ослабьте   один   из   винтов   на
полный оборот и затем затяните второй винт спар-
ки, как показано на рис.11 (не перетяните). Взгляни-
те в гнездо окуляра: отражение вторичного зеркала
