3.

Установите   штатив   с   треногой   вертикально   и
раздвиньте   ножки   на   максимальную   длину,   до
полного   натяжения   скоб.   Соедините   лоток   для
аксессуаров   с   кронштейнами   тремя   винтами,
установленными на лотке. Проденьте винты че-
рез   отверстия   на   кронштейнах   и   вкрутите   их   в
отверстия лотка.

4.

Надежно   прикрепите   ножки   к   штативу,   затянув
винты   в   верхней   части   ножек   с   помощью   кре-
стовой отвертки.

5.

Присоедините   высотный   микрометрический
стержень   к   оптической   трубе,   предварительно
сняв винт с крепления стержня. Вставьте винт в
отверстие  на конце  стержня  и закрутите  его на
креплении.   Убедитесь,   что   винт   хорошо   за-
тянут.

6.

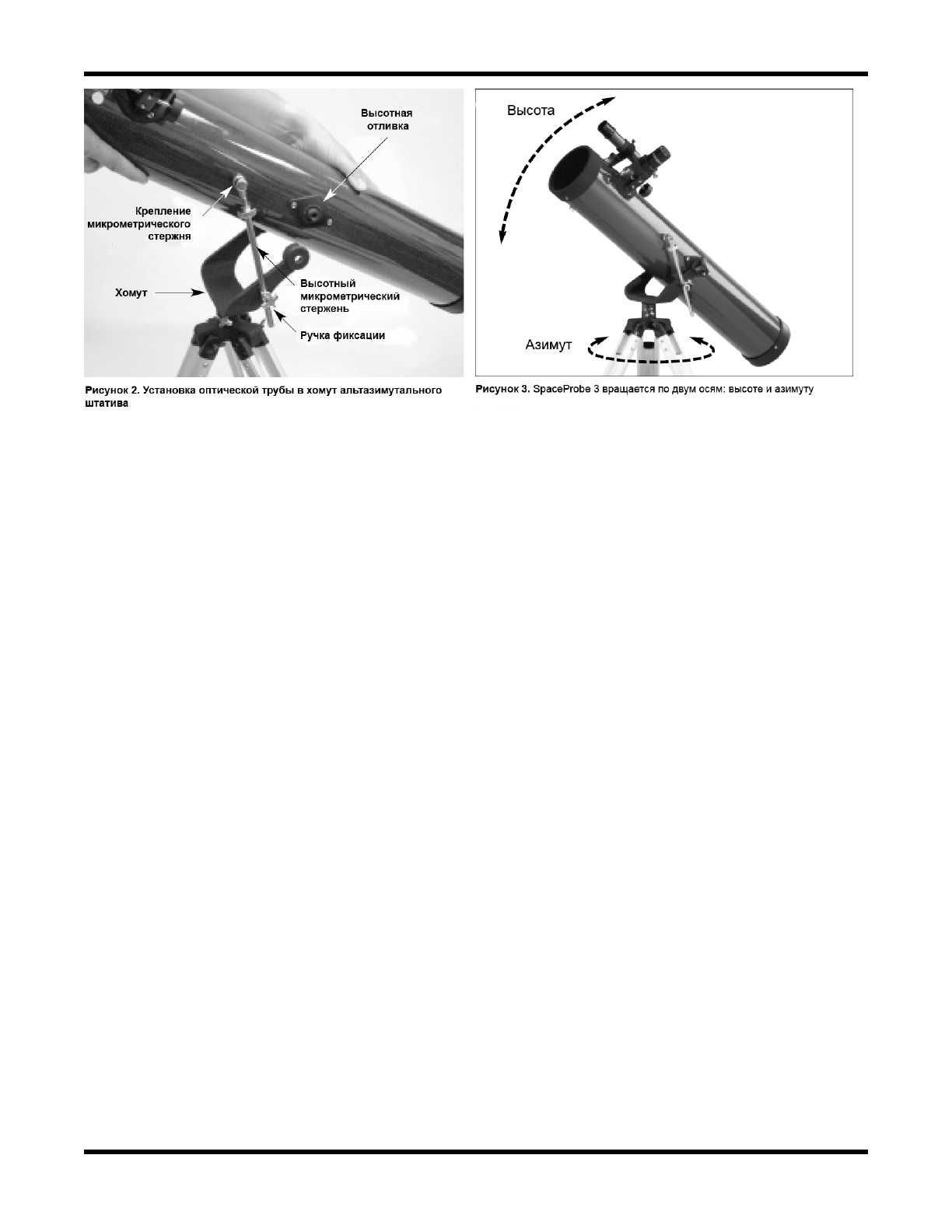

Для установки оптической трубы в хомут штати-
ва вставьте высотный микрометрический винт в
патрон   на   хомуте.   Убедитесь,  что  ручка  блоки-
ровки  достаточно  ослаблена.  После   установки
стержня в патрон, установите оптическую трубу
в   хомут   так,   чтобы   металлические   отливки   по-
пали   в   пазы   (рис.2).   Для   закрепления   оптиче-
ской трубы на штативе вставьте ручки хомута в
отверстия на штативе и вкрутите их в высотные
отливки   на   трубе.   Затяните   ручки   высотной
блокировки.

7.

Снимите   два   металлических   барашка   с   трубы.
Установите   кронштейн  искателя  EZ  Finder  II  на
трубе   так,   чтобы   крепления   на   искателе   попа-
дали в отверстия на кронштейне. Искатель дол-
жен   быть   ориентирован   так,   как   показано   на
рис.1.   Закрутите   барашки   для   закрепления   ис-
кателя.

8.

Вставьте 25-мм окуляр  Explorer II в гнездо и за-
крепите его с помощью барашка.

Телескоп   собран   и   должен   выглядеть  так,   как   на
рис.1. До начала наблюдений накройте его пылеза-
щитным чехлом.

4. Начало работы

Высота и азимут

SpaceProbe  3  Altaz  допускает   движение   по   двум
осям: высоте (вверх/вниз) и азимуту (влево/вправо)
(см.   рис.3).   Это   очень   удобно,   т.к.   влево/вправо   и
вверх/вниз   –   наиболее   “естественные”   человече-
ские движения для нацеливания.  В результате,  на-
ведение телескопа очень простое.

Для   перемещения   телескопа   в   азимутальном
направлении   ослабьте   винт   азимутальной   блоки-
ровки   и,   держа   телескоп   за   конец   оптической   тру-
бы,   осторожно   поверните   телескоп   в   нужном
направлении и снова затяните винт. Для смещения
телескопа   по   высоте   ослабьте   винт   высотной   бло-
кировки,  поднимите или опустите телескоп и снова
затяните   винт.   Если   телескоп   поднимается/опус-
кается слишком свободно, затяните винты хомута.

Замечание   по   поводу   микрометрического
стержня  с регулировочным  винтом:

Поскольку

точное   наведение   телескопа   по   высоте   затрудни-
тельно,  SpaceProbe  3  Altaz  поставляется   с   микро-
метрическим   стержнем   и   регулировочным   винтом.
При   повороте   регулировочного   винта   телескоп   бу-
дет смещаться вверх/вниз на очень малую величи-
ну, в зависимости от направления вращения винта.
Для регулировки с помощью регулировочного винта
ослаблять   фиксирующий   винт   не   надо.   Регулиро-
вочный винт может вращаться в ограниченном диа-
пазоне,   поэтому,   если   необходимо   поднять/опу-
стить   телескоп   на   большой   угол,   проще   ослабить
фиксирующий   винт   и   отрегулировать   положение
телескопа вручную.
