Выравнивание Вторичного Зеркала

С   установленной   коллимационной   крышкой   про-
смотрите отверстие в крышке во вторичном (диаго-
нальном)   зеркале.   Игнорируйте   отражения.   Само
вторичное   зеркало   должно   быть   по   центру   трубки
гнезда,   в   направлении,   параллельном   длине   теле-
скопа (см. рис. 6b). Если это не так, необходимо его
отрегулировать.   Такая   регулировка   требуется
очень редко,  если вообще когда-либо потребуется.
Регулировку вторичного зеркала лучше проводить в
ярко   освещенном  месте,   направив   телескоп  на   яр-
кую   поверхность,   вроде   белой   бумаги   или   стены.
Также полезным будет поместить лист белой бума-
ги в трубе  телескопа  напротив  гнезда окуляра  (т.е.

с   другой   стороны   от   вторичного   зеркала).   Исполь-
зуя   крестовую   отвертку,   ослабьте   три   маленьких
винта выравнивания в центре втулки с тремя лапка-
ми   на   несколько   оборотов.   Теперь   удерживайте
зеркало   (будьте   внимательны   –   не   касайтесь   по-
верхности   зеркал),   поворачивая   большой   винт   в
центре   с   помощью   крестовой   отвертки   (см.   рис.7).
Поворот   винта   по   часовой   стрелке   перемещает
зеркало   к   открытому   концу   оптической   трубы,   про-
тив часовой стрелки – к основному зеркалу.

После   центрирования   вторичного   зеркала   в   трубе
гнезда   окуляра,   поворачивайте   держатель   зеркала
до   тех   пор,   пока   отражение   основного   зеркала   не
будет центрировано во вторичном зеркале насколь-
ко   возможно.   Центрирование   может   быть   не   абсо-
лютно  точным,  но  это   нормально.  Теперь  затяните
равномерно три маленьких винта для фиксации по-
ложения вторичного зеркала.

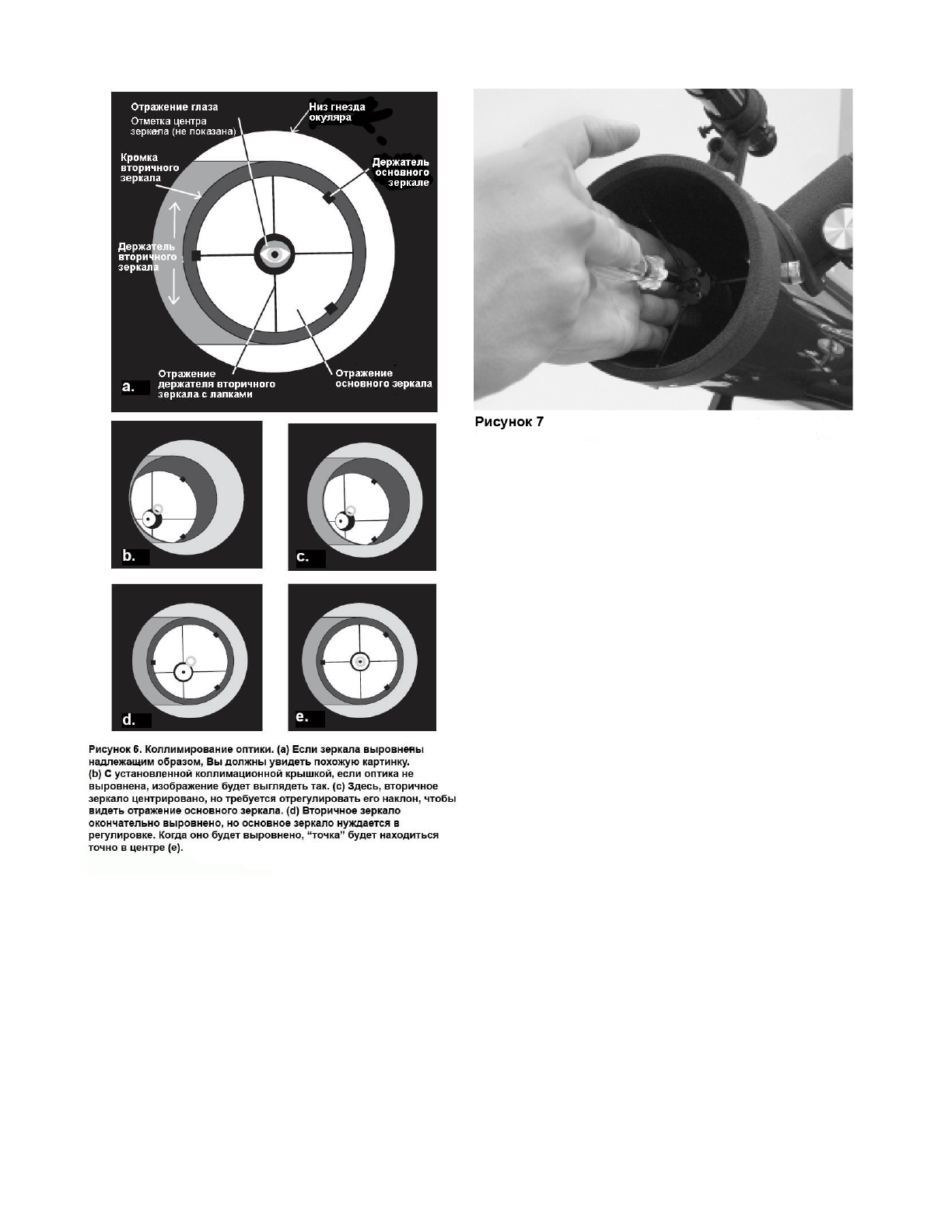

Если   отражение   первичного   зеркала   не   видно   во
вторичном зеркале, как показано на рис.6c, необхо-
димо   отрегулировать   наклон   вторичного   зеркала.
Это делается, посредством поочередного ослабле-
ния   одного   из   трех   винтов   при   затягивании   других
двух,   как   показано   на  рис.8.   Задача  состоит  в   том,
чтобы   центрировать   отражение   основного   зеркала
во   вторичном   зеркале,   как   показано   на   рис.6d.   Не
стоит   беспокоиться,   если   отражение   вторичного
зеркала (самый маленький круг, с "точкой" коллима-
ционной   крышки   в   центре)   окажется   вне   центра.
Следующий шаг поможет это исправить.
