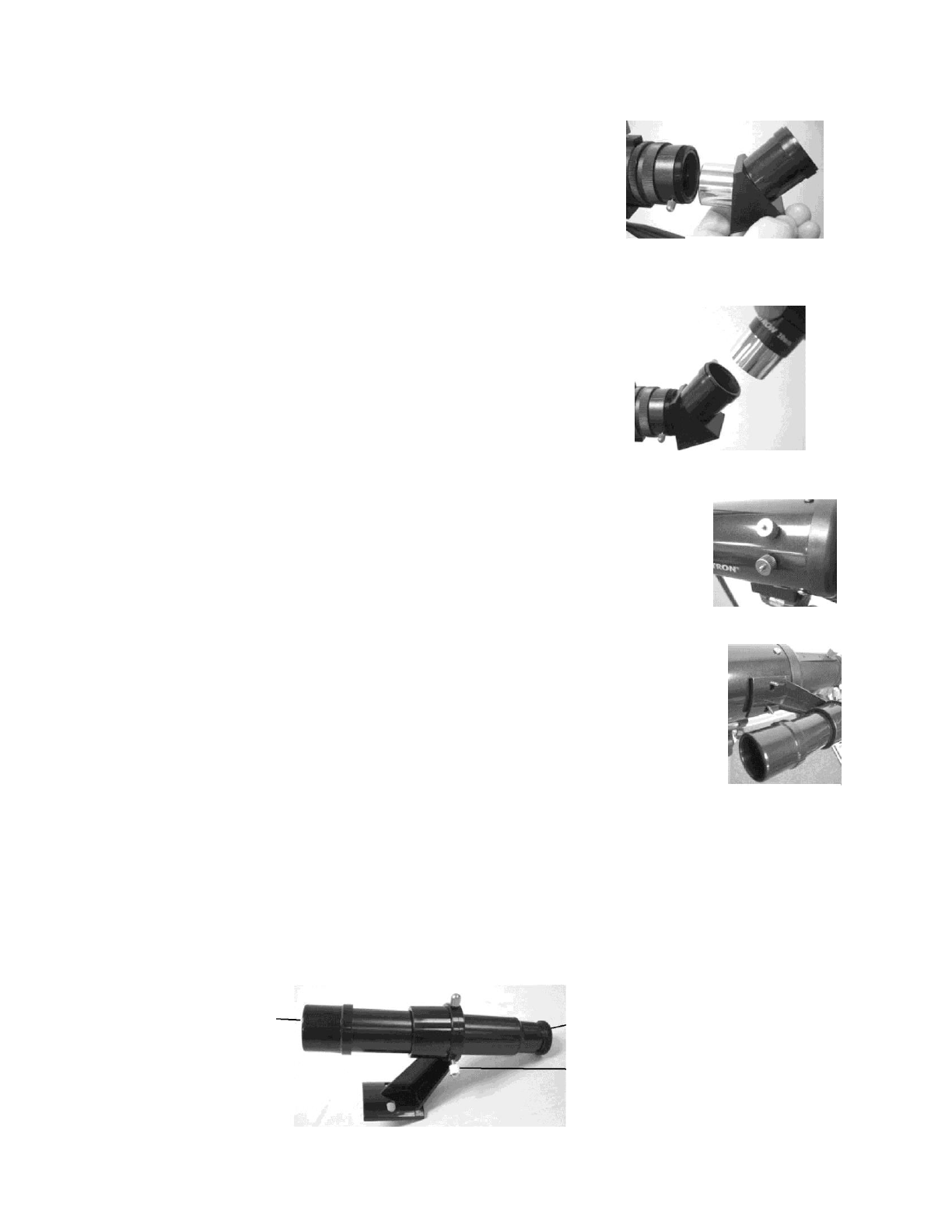

Установка диагональной призмы и окуляров



Входящая  в  комплект  поставки  диагональная  призма  преломляет

световые  лучи  под  углом  относительно  оптической  оси  телескопа-

рефрактора.  Это  позволяет  наблюдать  небесные  объекты  в  более

комфортном  положении.    Данная  диагональная  призма  является

также  оборачивающей,  т.е.  дает  правильно  ориентированное

(незеркальное  и  неперевернутое)    изображение,  что  делает  телескоп

подходящим  для  наблюдений  наземных  объектов.  Призма  также

может  поворачиваться  в  любое  положение  для  обеспечения  большей

комфортности наблюдений. Для установки оборачивающей призмы и окуляра:

1.



Вставьте  посадочную  втулку  (трубка  меньшего  диаметра)

диагональной призмы в окулярный адаптер фокусировочного узла

телескопа  (рис.2-12).  Перед  установкой  ослабьте  два  винта

окулярного  адаптера,  чтобы  они  не  выступали  внутрь  отверстия

фокусировочного  узла,  а  также  не  забудьте  снять  крышки  с

адаптера и призмы. Затяните винты.

2.



Установите хромированную посадочную втулку окуляра в
отверстие диагональной призмы и закрепите винтом- фиксатором
(рис.2-13). Перед этим также убедитесь, что винт фиксатора
диагональной призмы не выступает внутрь отверстия и не мешает
установке окуляра.

3.



Смена окуляров производится в обратном порядке, см. п.2.

Установка искателя (модель

Travel Scope 70)



1.



Найдите искатель с креплением – см. рис. 1-1.

2.



Снимите гайки с резьбовых штырей на трубе телескопа (рис.2-14)

3.



Совместите отверстия на креплении искателя с резьбовыми штырями на

трубе телескопа и закрепите гайками. Затяните гайки (рис.2-15).

4.



Проверьте правильную ориентацию искателя: его большая линза должна

смотреть в сторону объектива телескопа

5.



Снимите крышки-заглушки с искателя.                                                       Рис.2-15



Юстировка искателя





Юстировка искателя производится следующим образом:



1.



Наведите телескоп на отдаленный и легко видимый в дневное время объект

(используйте окуляр  с малым увеличением -20мм)

2.



Посмотрите в окуляр искателя  и заметьте положение этого объекта.

3.



Не перемещая трубу телескопа, поворотами юстировочных винтов на креплении искателя

приведите перекрестие, видимое в искателе, на центр объекта, видимого в телескоп.

4.



Если изображение в искателе нерезкое, проведите фокусировку вращением окуляра искателя.

Внимание:

Изображение в искателе перевернутое. Это не является неисправностью.

Объектив
искателя

Окуляр

Юстировочные
винты





Рис.2-14



Рис. 2-12



Рис.2-13
