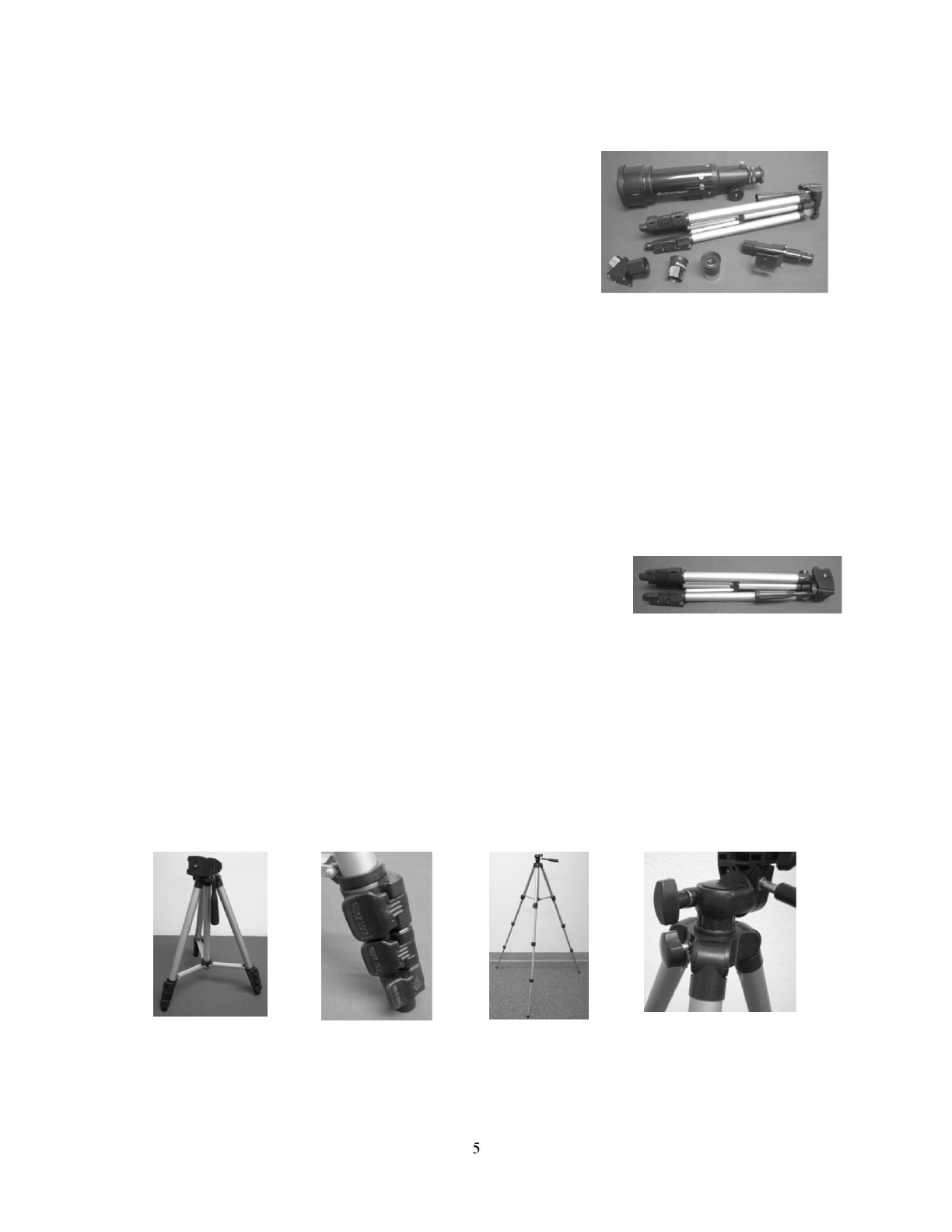

В данном разделе рассматривается последовательность сборки

вашего телескопа. Первую сборку телескопа рекомендуется

проводить в помещении, чтобы познакомиться с составными

частями и аксессуарами телескопа

.

Телескоп Travel Scope 70 поставляется в одной коробке. В
комплект входят: телескоп, штатив, диагональная призма
прямого изображения, окуляры  с фокусным расстоянием 20 и
10 мм , искатель 5x24 с креплением, CD-ROM. Все части
упакованы в рюкзак, также идущий в комплекте.

Рис. 2-1

Телескоп Travel Scope 50 также поставляется в одной коробке. Комплект телескопа аналогичный,

за следующими отличиями: искатель 2x20, окуляр 8 мм (вместо 10 мм) и линза Барлоу 3Х с

посадочным диаметром  1.25".

Установка штатива

1.

Штатив поставляется собранным, установка не представляет

трудностей- см. рис. 2-2.

Рис. 2-2

2.

Установите штатив вертикально, разведя опоры на всю длину – рис.2-3.

3.

Вы  можете  выдвинуть  все  секции  опор  для  достижения  максимальной  высоты  штатива.

Минимальная высота составляет 41 см, максимальная- 105 см.

4.

Чтобы  выдвинуть  секции  опор,  откройте  зажимы  на  нижней  части  каждой  из  трех  опор
(рис.2-4)  и  выдвиньте  секции  до  достижения  желаемой  высоты  штатива.  Зафиксируйте

зажимы. Штатив с полностью выдвинутыми опорами показан на рис.2-5.

5.

Если  требуется  еще  увеличить  высоту  штатива,  найдите    фиксатор  центральной  колонны

штатива (находится снизу слева на рис. 2-6) Ослабьте фиксатор поворотом против часовой

стрелки.  Затем  выдвиньте  центральную  колонну  до  достижения  желаемой  высоты  и

зафиксируйте ручку-фиксатор. Высота штатива с выдвинутой колонной составит 125 см.

Рис. 2-3

Рис. 2-4

Рис. 2-5

Рис. 2-6

Сборка телескопа
