Установка трубы телескопа на штатив



Телескоп  устанавливается  на  штатив  при  помощи  крепления,  расположенного  на  нижней  части

трубы телескопа (рис.2-7 -Travel Scope 70; аналогично для Travel Scope 50) и крепежной площадки

на штативной головке (рис.2-8). Перед установкой зафиксируйте все зажимы на штативе.

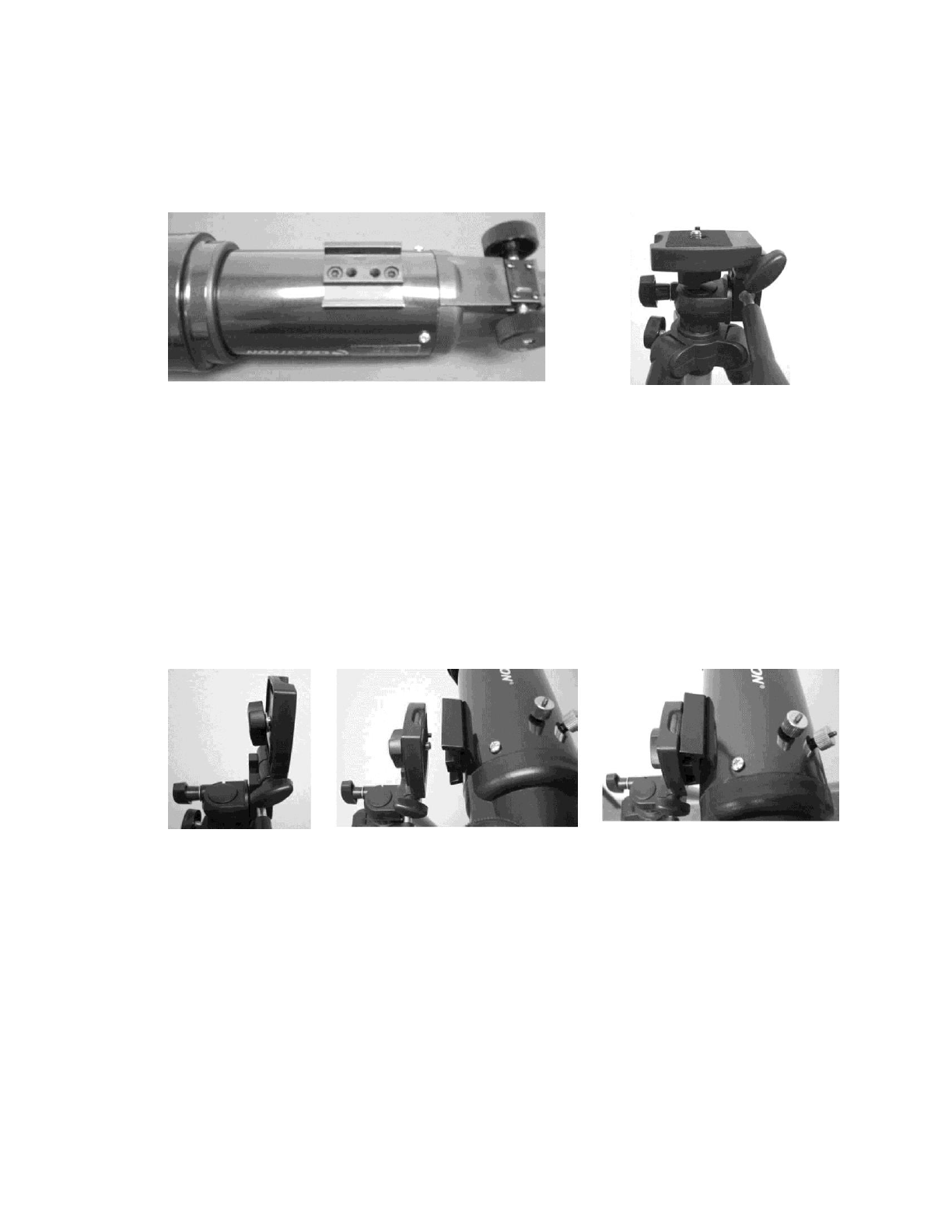

Рис. 2-7



Рис. 2-8

1.



Снимите защитную бумагу с трубы телескопа.

2.



Ослабьте  правый  верхний  фиксатор  (рис.2-8)  поворотом  против  часовой  стрелки.  Это

позволит  отклонить  площадку  штатива  на  90°  (рис.2-9).  Отклонив  площадку,  зажмите

фиксатор.

3.



На рис. 2-10 показана нижняя часть телескопа, площадка штатива и место их соединения.

4.



Под центральной частью штативной площадки  (рис. 2-10) расположен винт с резьбой ¼

20, крепящий площадку к трубе телескопа.

5.



Данный  винт  ¼

20  следует  ввинтить  в  одно  (любое)  из  отверстий  с  резьбой  на  нижней

части  трубы  телескопа  Travel  Scope  70  (в  модели  Travel  Scope  50  только  одно  отверстие).

Удерживая  трубу  одной  рукой,  ввинтите  винт  в  отверстие  и  зажмите  его.  Вид  в  сборе

показан на рис. 2-11.

6.



Затем ослабьте фиксатор штативной площадки и опустите ее в горизонтальное положение.

Снова зафиксируйте фиксатор.



 Рис. 2-9





Рис. 2-10



Рис. 2-11



Наведение телескопа

Телескоп  легко  навести  на  интересующий  объект.  Поворот  по  высоте  контролируется  рукояткой

наведения  по  высоте  (рис.  1.1.),  поворот  по  сторонам  света  (азимут)-  фиксатором  наведения  по

азимуту (верхний слева на рис. 2-8). Обе эти рукоятки можно ослабить поворотом против часовой

стрелки и зафиксировать поворотом по часовой. Ослабив две эти рукоятки, легко навести телескоп

на  интересующий  объект,  глядя  в искатель  (см.  далее).  После  наведения  телескопа,  зафиксируйте

рукоятки.
