УСТаноВка диагональной призмы и окУляроВ В рефракТоре

Входящая в комплект поставки диагональное зеркало преломляет световые лучи под прямым углом относительно

оптической оси телескопа-рефрактора. Это позволяет наблюдать небесные объекты в более комфортном

положении.

диагональное зеркало  также может поворачиваться в любое положение для обеспечения большей комфортности

наблюдений.

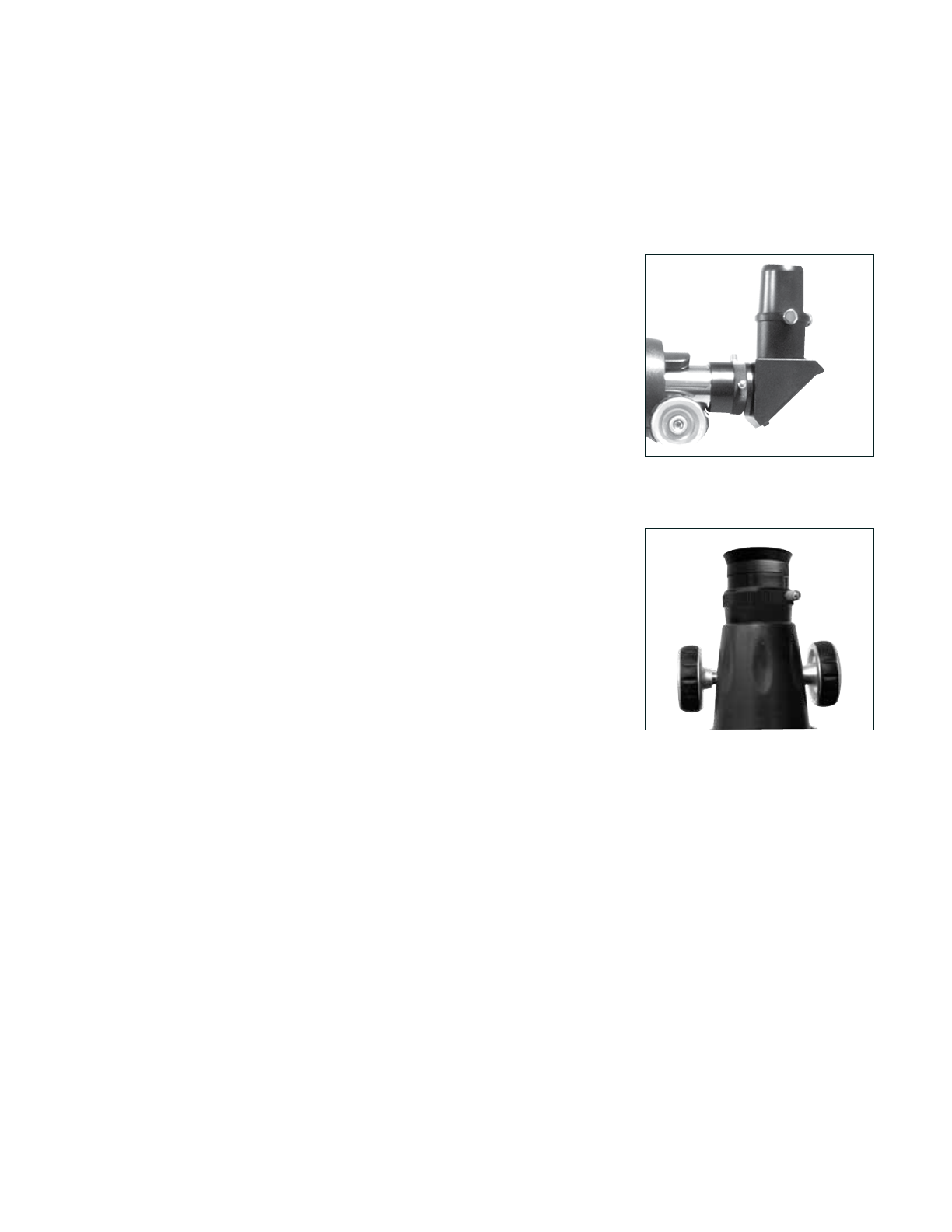

для установки диагонального зеркала и окуляра:
1.  Вставьте посадочную втулку (трубка меньшего диаметра).

диагональное зеркало в окулярный адаптер фокусировочного узла

телескопа-рефрактора (рис. 2-13). перед установкой ослабьте винты

фиксаторов окулярного адаптера, чтобы они не выступали внутрь

отверстия фокусировочного узла, а также не забудьте снять крышку с

адаптера

2.  Установите хромированную посадочную втулку окуляра в отверстие

диагонального зеркала и закрепите винтом- фиксатором. перед этим

также убедитесь, что винт фиксатора диагонального зеркала не выступает

внутрь отверстия и не мешает установке окуляра.

3.  для замены окуляра на окуляр с другим фокусным расстоянием, повторите

процедуру, описанную в пункте 2.

УСТаноВка окУляроВ В рефлекТоре ньюТона

окуляр является оптическим элементом, увеличивающим сфокусированное
телескопом изображение. без окуляра невозможно использовать телескоп для
визуальных наблюдений. обычно окуляры разделяются по своему фокусному
расстоянию и диаметру посадочной втулки. чем больше фокусное расстояние
окуляра, тем меньше его увеличение. чаще всего для наблюдений вы будете
использовать окуляры с малыми и средними увеличениями. для получения до-
полнительной информации см. раздел «Увеличение». В телескопе-рефлекторе
системы ньютона окуляр устанавливается непосредственно в фокусировоч-
ный узел.

для установки окуляра:

1.

Убедитесь, что винты фиксаторов не выступают внутрь отверстия трубы фокусировочного узла. Вставьте хро-
мированную посадочную втулку окуляра в трубку фокусировочного узла (не забудьте снять крышку с фокуси-
ровочного узла) и закрепите фиксаторами (рис. 2-14).

2.

окуляр с фокусным расстоянием 20 мм является оборачивающим, т.к. он позволяет получить правильно ори-
ентированное изображение. благодаря этому телескоп можно использовать для наземных наблюдений.

 для смены окуляров выполните последовательность действий, как указано выше.

8

рисунок 2-13

 рисунок 2-14
