наВедение ТелеСкопа

азимутальная монтировка телескопа позволяет легко наводить телескоп в любом направлении.движение вверх-

вниз (по высоте) производится ручкой наведения с фиксатором (рис. 2-10). движение влево - вправо (по азимуту)

контролируется азимутальным фиксатором (рис.2-9). для наведения на объект вначале следует ослабить оба

фиксатора (азимутальный и на ручке наведения), повернув их против часовой стрелки. после этого поворотом

трубы наведите телескоп на интересующий объект и зажмите оба фиксатора, повернув их по часовой стрелке.

УСТаноВка ТрУбы ТелеСкопа на монТироВкУ

оптическая труба телескопа крепится к монтировке посредством пластины, закрепленной на
телескопе, и разъема-крепления типа «ласточкин хвост» на верхней части монтировки (рис. 2-11).
перед креплением трубы к монтировке полностью зажмите фиксаторы монтировки (азимутальный и на ручке

наведения). Снимите бумажную упаковку с оптической трубы. Установите разъем-крепление на монтировке в

горизонтальное положение, см. рис 2-10, для исключения поворота монтировки под весом оптической трубы при

её закреплении. Снимите заглушку с объектива. присоединение трубы проводится следующим образом:
1.  Снимите защитную бумагу с оптической трубы.
2.  ослабьте главный крепежный винт и предохранительный винт на монтировке (сбоку от крепления) с тем,

чтобы они не входили в паз разъема-крепления - см. рис. 2-11.

3.  Вставьте пластину, закрепленную на трубе или кольцах трубы телескопа, в открытую часть паза разъема, и

продвиньте её на всю длину крепления (рис.2-12).

4.  Зажмите главный крепежный винт на монтировке.

5.

Зажмите предохранительный винт

монтировки с тем, чтобы он касался

крепежной пластины.

Внимание:

никогда не ослабляйте винты

крепления телескопа и монтировки

(кромефиксаторов ручек наведения).

Фиксатор и предохранительный винт на

платформе для крепления телескопа.

7

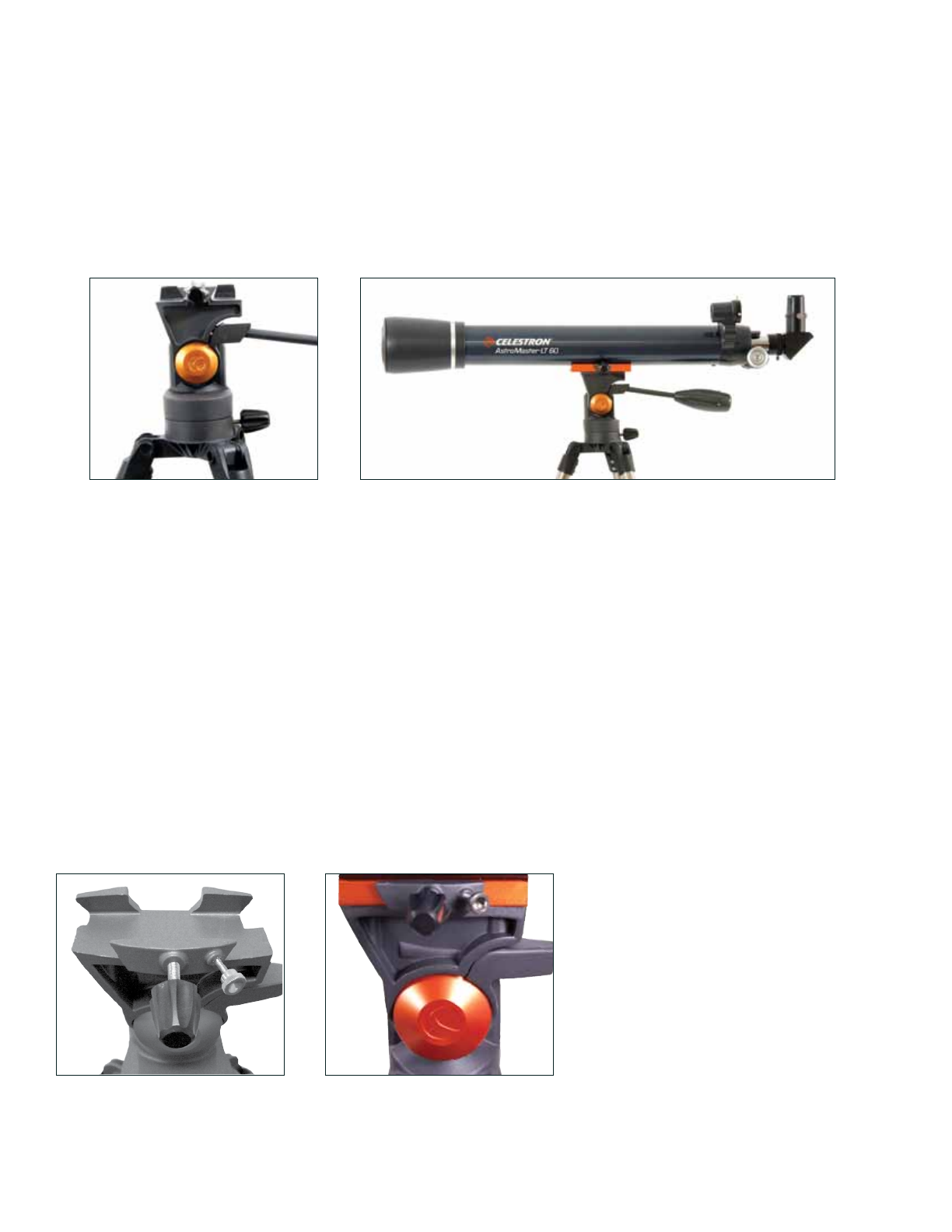

 рисунок 2-9

рисунок 2-11

рисунок 2-12

 рисунок 2-10

показана труба телескопа 90AZ.
