Сборка ТелеСкопа

В данной части инструкции описан порядок сборки телескопа. первую сборку рекомендуется производить в

помещении для удобства и приобретения навыков сборки инструмента. Это упростит последующую сборку и

разборку телескопа при выносе его из помещения для наблюдений. телескоп поставляется в одной коробке.

В комплект телескопа входят: оптическая труба с присоединенным искателем, азимутальная монтировка

с присоединённой ручкой наведения , 10-мм окуляр с посадочным диаметром 1.25”, 20 -мм окуляр - 1.25”  ,

диагональное зеркало 1.25” (для моделей LT 60 AZ и LT 70AZ), CD-ROM The Sky Level 1.

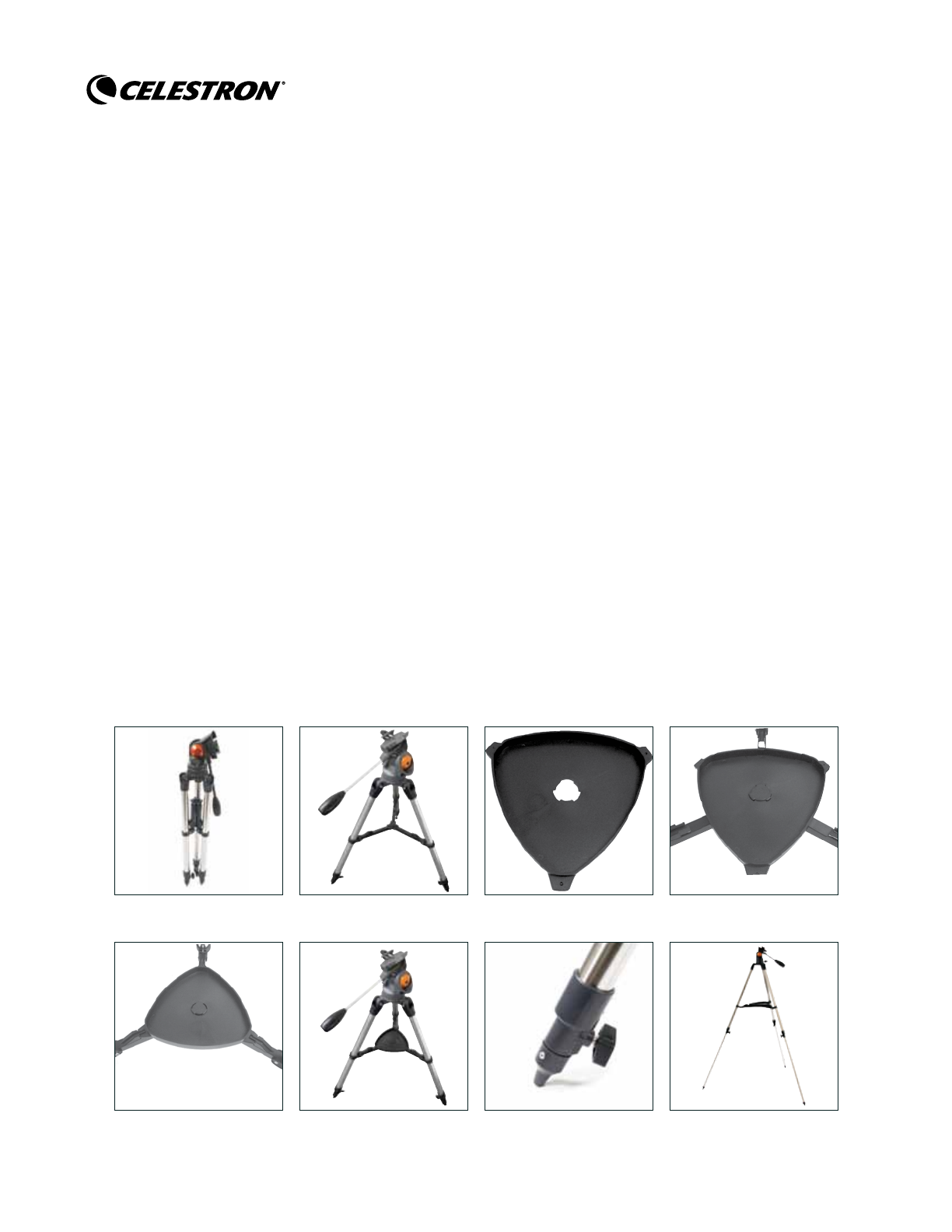

Сборка шТаТиВа

1.  извлеките штатив из упаковки (рис. 2-1). Штатив предварительно собран заранее.
2.  Установите штатив вертикально и вытяните опоры треноги на полную длину, затем слегка нажмите вниз на

трехлучевую распорку штатива (рис.2-2). Верхняя часть штатива называется штативной головкой.

3.  Установите площадку для аксессуаров (рис. 2-3) на распорку штатива (центр рис.2-2).
4.  Совместите отверстие в центре площадки (располагая её плоской стороной вниз) с центром распорки и слегка

нажмите вниз (рис. 2-4). Выступы на площадке должны располагаться как на рис. 2-4.

5.  поворотом площадки совместите выступы с лучами распорки и нажимом зафиксируйте их в защелках. (рис.

2-5). Штатив полностью собран (рис. 2-6).

6.  опоры штатива выдвигаются на желаемую длину, регулируя высоту монтировки. минимальная высота штатива

-61см, максимальная- 104 см. для этого ослабьте зажим винта- фиксатора на каждой опоре (рис.2-7), выдвиньте

опоры на желаемую длину и снова зажмите винт. Штатив, выдвинутый на полную высоту, показан на рис.2-8.

7.  наибольшая жесткость и устойчивость штатива обеспечивается при его минимальной высоте.

6

рисунок 2-1

 рисунок 2-3

 рисунок 2-2

рисунок 2-4

рисунок 2-5

 рисунок 2-7

рисунок 2-6

 рисунок 2-8
