ПОДГОТОВКА К РАБОТЕ
РАБОТА НА СТАНКЕ
трон 3 на конусную шейку шпинделя. За-
крепите сверлильный кулачковый патрон
3
на конусной шейке шпинделе легким
ударом молотка через деревянный бру-
сок.
•
Вставьте хвостовик сверла 16 (см. рис.
С) в сверлильный кулачковый патрон 3 и
отцентруйте его. Центровка заключается
в совмещении оси сверла 16 с осью свер-
лильного кулачкового патрона 3.
• ВНИМАНИЕ!
Работа с неправильно от-
центрованным режущим инструментом
может привести к браку заготовки (раз-
бивке отверстия).
•
Удерживая одной рукой режущий ин-
струмент, другой рукой с помощью ключа
17
затяните кулачки сверлильного кулач-
кового патрона 3.
•
Аналогичным образом производите
установку другого режущего инструмента
(
зенкер, зенковка, цековка, резцовая го-
ловка) для выполнения различных свер-
лильных работ.
Настройка ограничителя глубины свер-
ления
•
Для сверления большого количества от-
верстий одинаковой глубины применяйте
ограничитель глубины сверления (см.
рис. D).
•
Закрепите сверло 16 в сверлильном ку-
лачковом патроне 3 (см. рис. С).
•
Используя рукоятку 11 опустите шпин-
дель станка с установленным сверлом
16
на необходимую глубину сверления и
удерживайте его (шпиндель) в этом поло-
жении.
•
Заверните первую гайку 19 до упора
в ограничитель 18 и застопорите ее
второй гайкой 19. После настройки, при
осевой подаче шпинделя с помощью
рукоятки 11, сверло 16 всегда будет
останавливаться на необходимой глубине
сверления.
•
При работе, постоянно контролируйте
глубину сверления с помощью указателя
21,
ориентируясь на деления шкалы 22-
(см. рис. D).
Проверка работы станка и пробный
пуск
•
Подключите станок к электрической пи-
тающей линии и приведите автоматиче-
ский предохранитель во включенное со-
стояние.
•
При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
тродвигателя и приводного механизма
станка должен быть ровный, без посто-
роннего металлического шума.
• ВНИМАНИЕ!
Перед проверкой работы и
пробным пуском станка проверьте надеж-
ность сборки станка и наличие защитного
экрана и крышки приводного узла станка.
•
Подключите вилку кабеля электропита-
ния станка к заземленной розетке элек-
трической питающей линии (220 В, 50 Гц)
и приведите автоматический предохрани-
тель во включенное состояние.
•
Для пуска станка нажмите кнопку «ПУСК»
на коробке электровыключателей 20 (см.
рис. D).
•
Для остановки станка нажмите на кноп-
ку «СТОП» на коробке электровыключате-
лей 20 (см. рис. D) .
•
При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
тродвигателя и приводного узла станка
должен быть ровный, без постороннего
металлического шума.
Не включайте и не выключайте станок под нагруз-
кой. Регулярно проверяйте степень заточенности
режущего инструмента и не работайте с зату-
пленными сверлами или с режущим инструментом,
имеющим дефекты и повреждения. Работа с затупленным режущим инстру-
ментом может привести к поломке станка или травме пользователя. Всег-
да надежно закрепляйте и центруйте режущий инструмент в сверлильном
патроне. Несоблюдение этого правила может привести к выбраковке за-
готовки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий
инструмент (сверло, зенкер, развертку) из обрабатываемого отверстия
и установите шпиндель станка в верхнее положение. Никогда не
включай- те станок, если режущий инструмент вплотную подведен к
заготовке или установлен в отверстии. Несоблюдение этих требований
может привести к травме пользователя или поломке режущего
инструмента.
16
n
s
23
16. Сверло
23. Деталь

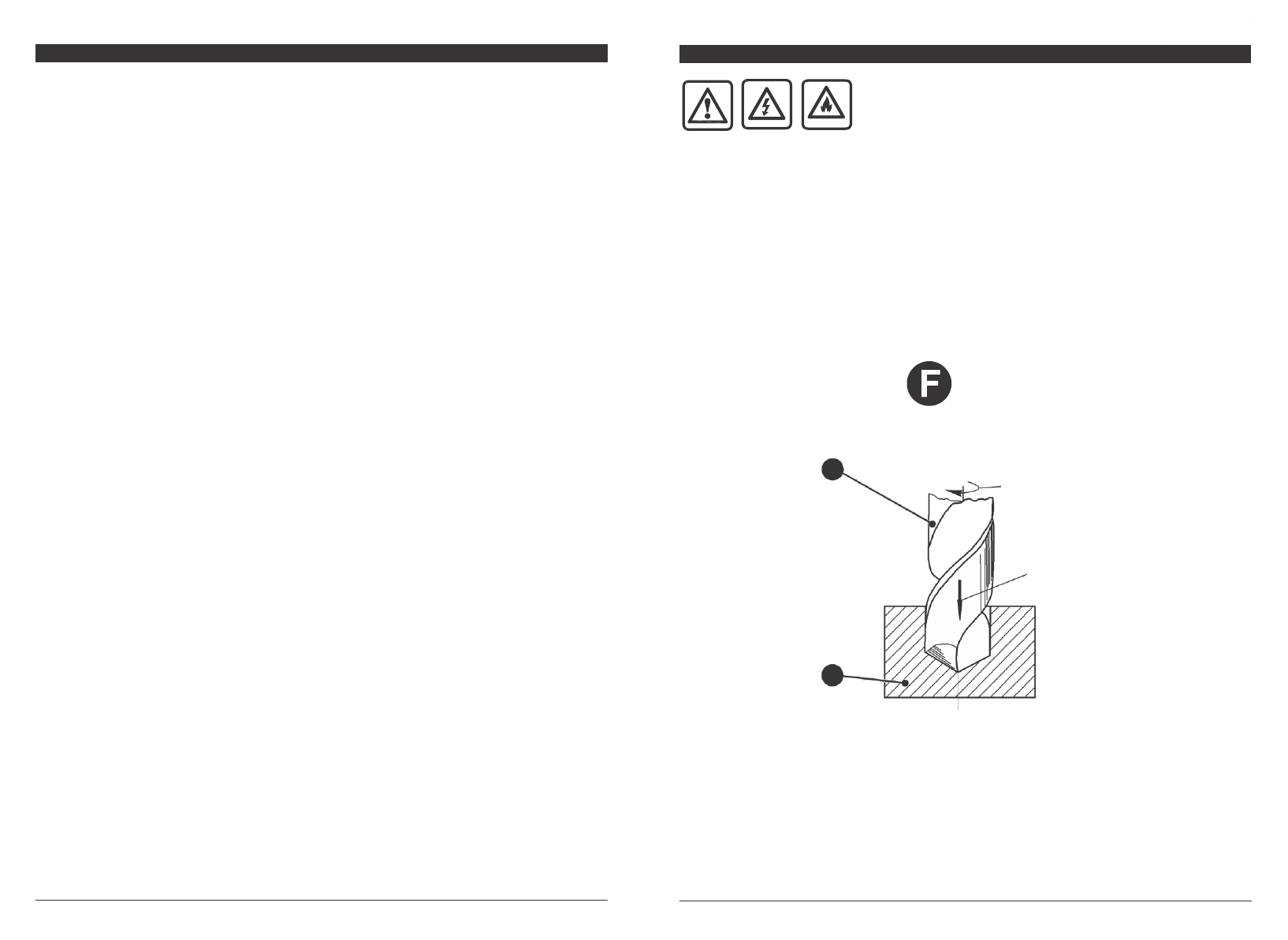

Рисунок F — рабочие движения при сверлении отверстия в детали.
18
19
