РАБОТА НА СТАНКЕ

16

23

n

s

16. Сверло

23. Деталь

ПОДГОТОВКА К РАБОТЕ

тренное  место,  обеспечив  свободный  до-
ступ к нему со всех сторон. Рабочая зона
вокруг  станка  должна  быть  необходимой
и  достаточной  для  обеспечения  безопас-
ной  работы,    эффективного  технического
обслуживания и наладки.

•

Проверьте    по  уровню положение  рабо-

чего  стола  2  в  горизонтальной  плоскости
и  при  необходимости  выполните  регули-
ровку положения станка, путем установки
подкладок под ножки верстака.

•

Подключите  станок  к  однофазной   за-

земленной  электрической  питающей  ли-
нии.   Для   защиты   электрооборудования
станка  и  электропроводки  от  перегрузок,
на        электрическом  распределительном
щите подключения данной линии необхо-

—  отверните  винт  8  и  откройте  крышку  7
приводного узла 6;

—  ослабьте винт 9 и путем  перемещения
электродвигателя  10  ослабьте  натяжение
клинового ремня 14;

— путем перекидывания клинового ремня

14

в  ручьи  ведущего  15  и  ведомого  шки-

вов  (см.  схему  сборки),  и  в  соответствии
с   указаниями   таблицы   установите   не-
обходимую  частоту  вращения  шпинделя
станка;

—  переместите  электродвигатель  10  по
направлению  от  ведомого  шкива  и произ-
ведите натяжение клинового ремня 14;

— затяните винт 9.

•

При определении степени натяжения ру-

ководствуйтесь следующими условиями:

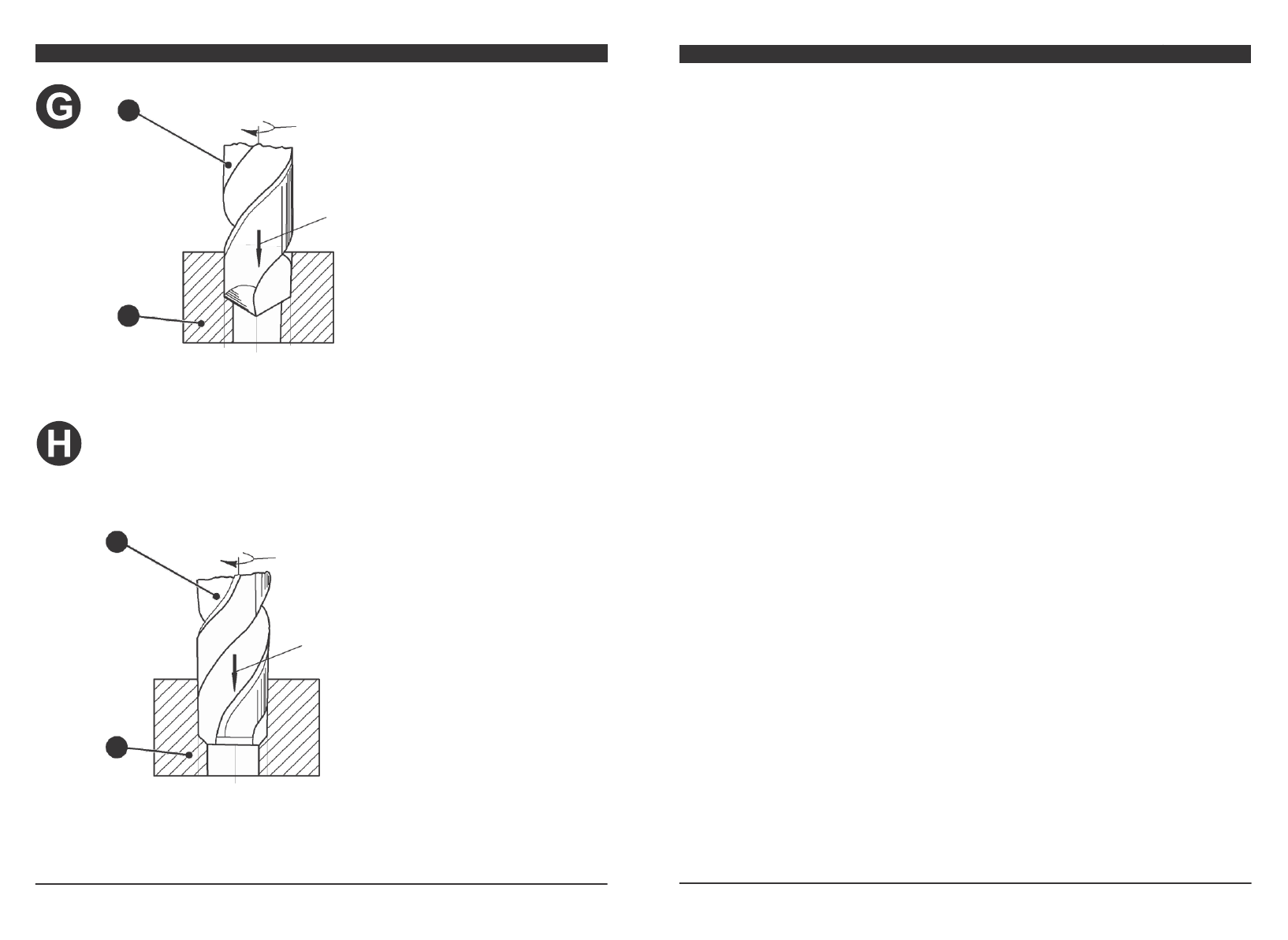

Рисунок G — рабочие движения при рассверливании отверстия в детали.

24

n

s

23

24.

Зенкер

23.

Деталь

Рисунок H — рабочие движения при зенкеровании отверстия в детали.

20

димо применять плавкие предохранители
или  автоматические  выключатели  на  10

А.  Напряжение и частота  тока в электри-
ческой  питающей  линии  должно  соответ-
ствовать техническим данным станка.

Регулирование  скорости  вращения
шпинделя станка

•

Данный  станок  оборудован  приводным

узлом  6  с  двумя  многоручьевыми  шкива-
ми  (см.  рис.  А,  В  и  схему  сборки).  Пере-
кидывание клинового ремня 14 позволяет
ступенчато

регулировать

скорость

вращения  шпинделя  станка  в  диапазоне
от 620 до 2620 мин

-1

.

•

Расположение ремней на шкивах приво-

дного узла и соответствующая им частота
вращения  шпинделя  станка  приведено  в
таблице 4 и показано на рисунке E.

•

Кроме   того,    табличка    показывающая

расположение  клинового  ремня  на  шки-
вах  и  соответствующая  ему  скорость
вращения  шпинделя  закреплена  на
крышке 7 приводного узла 6.

•

Для того чтобы произвести перенастрой-

ку  приводного  узла  6  необходимо  выпол-
нить следующие действия:

— выключите станок и отсоедините вилку
кабеля  электропитания  от  розетки  элек-
тросети;

—  чрезмерное натяжение клинового рем-
ня  14  ведет  к  его  преждевременному  из-
носу  и   дополнительной  нагрузке  на  под-
шипники и шпиндель приводного узла 6;

—  недостаточное  натяжение    клинового
ремня  14  ведет  к  его  нагреву  и  проскаль-
зыванию  на  шкивах,  и  снижению  вели-
чины  крутящего  момента  на  шпинделе,
а  следовательно  к   изменению  режимов
сверления  заготовки  и   снижению  произ-
водительности станка.

•

Определите  степень  натяжения   клино-

вого  ремня.  Для  этого  надавите  большим
пальцем  руки  на  клиновой  ремень  в  се-
редине  пролета  между  шкивами.  Стрела
прогиба  клинового  ремня  должна  состав-
лять 10–14 мм.

•

Закройте крышку 7 и заверните винт 8.

Установка режущего инструмента

•

Чистой  ветошью  удалите  консервацион-

ную  смазку  с  конусной  шейки  шпинделя
станка  и  конусного  отверстия  сверлиль-
ного кулачкового патрона 3.

•

С  помощью  ключа  17  (см.  рис.  С)  пол-

ностью  разведите  кулачки  сверлильного
кулачкового  патрона  3.  Кулачки  не  долж-
ны  выступать  за  торец  сверлильного  ку-
лачкового патрона 3.

•

Установите сверлильный кулачковый па-

17
