Порядок работы - Зубр ЗАС-М3-190 - Инструкция по эксплуатации - Страница 7

заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

www.zubr.ru

Инвертор сварочный

|

7

При сварке ММА (плавящимися электродами):

`

подключите  к  изделию  силовой  и  массовый

провода.  Для  этого  вставьте  штекер  кабеля

в  разъем  изделия,  обеспечив  совпадение

выступа штекера с прорезью разъема, и по

-

верните  штекер  по  часовой  стрелке  до  упо

-

ра. Подключение кабелей можно выполнять

в  прямой  (вывод  «+»  изделия  подключен

к свариваемому изделию, вывод «-»–к элек

-

троду)  или  обратной  (соответственно,  на

-

оборот) полярности.

Примечание!

  При  прямой  полярности  более

нагревается  свариваемая  заготовка,  при  об

-

ратной  –  торец  электрода.  Обратную  поляр

-

ность используют при сварке тугоплавящимися

электродами,  а  также  для  увеличения  глубины

провара шва (на 40–50% при том же токе).

`

вставьте соответствующий электрод

в держатель;

Примечание!

Для выбора электрода восполь

-

зуйтесь таблицей 3 соответствия толщины сва

-

риваемых деталей и диаметра электрода.

Подключите зажим массового провода

к одной из свариваемых деталей.


Обратите  особое  внимание  на  надежность

электрического контакта между зажимом мас-

сового  провода  и  деталью.  Примите  меры

(очистите  от  грязи,  ржавчины,  краски,  зачи-

стите места контакта до металлического бле-

ска) для обеспечения надежного контакта.

Порядок работы

Для начала работы включите изделие

выключателем

3

.

Во  избежание  несчастных  случаев,  каждый

раз  перед  включением  изделия  в  сеть  про-

веряйте, что держатель электродов изолиро-

ван от металлических деталей, поверхностей

и  проводов,  участвующих  в  электрической

цепи  процесса  сварки,  а  также  от  заземлен-

ных предметов.

Регулятором

7

 установите необходимый свароч

-

ный ток в соответствии с характеристиками (тип

стали, толщина) свариваемых заготовок и реко

-

мендациями таблицы

3

.

Для предотвращения образования электриче-

ской  цепи,  короткого  замыкания  и  поражения

Вас  электрическим  током,  при  включении  ап-

парата не оставляйте держатель электрода ле-

жащим на земле или на свариваемых деталях.

Наденьте  перчатки  (при  необходимости  –  ре

-

спиратор), опустите защитную маску и присту

-

пите к работе:

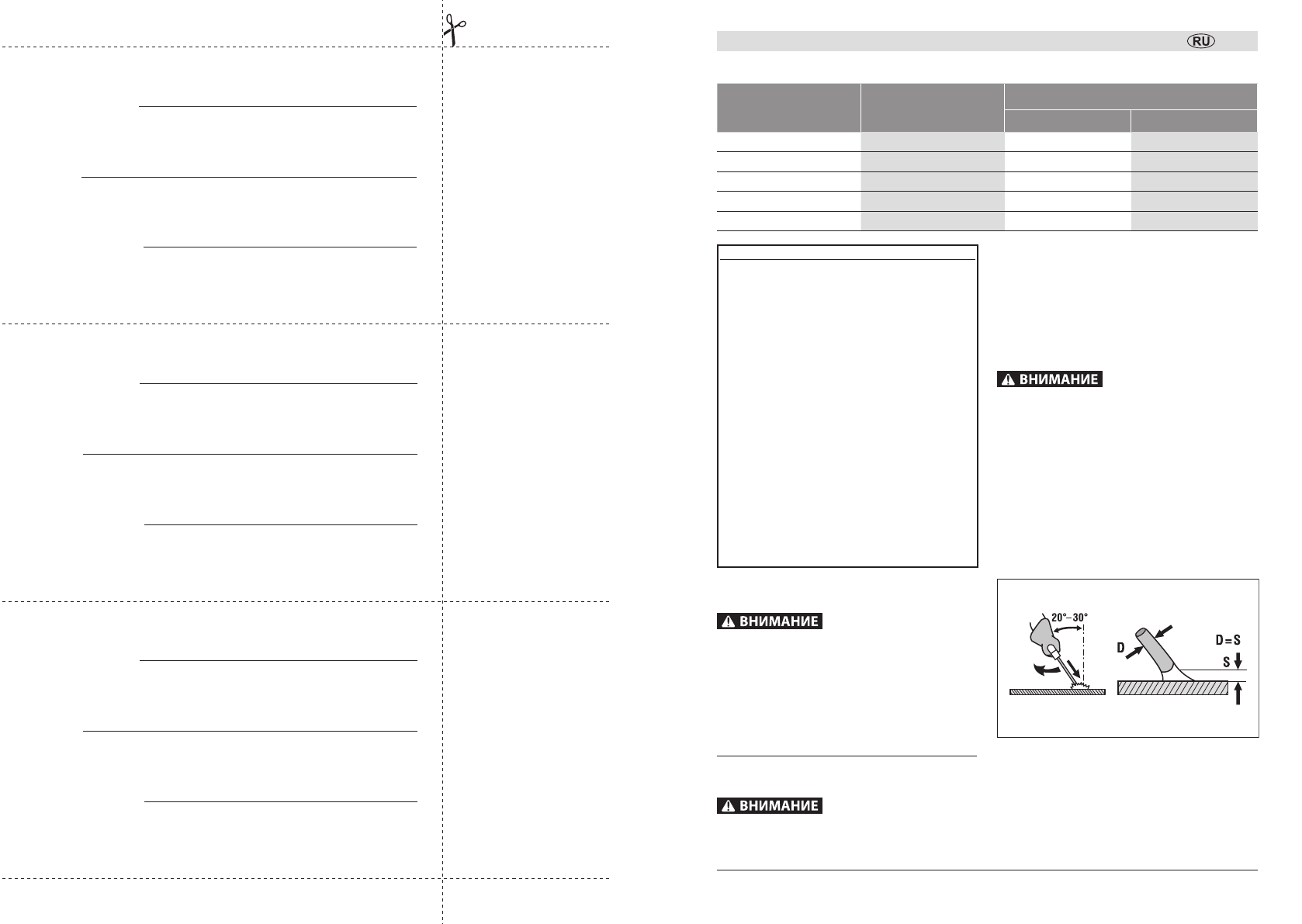

1)  Установите  электрод  на  расстоянии  порядка

10 мм от точки сварки под углом 20°–30° от вер

-

тикали. Во избежание образования искр, не со

-

прикасайтесь с рабочей поверхностью;

2)  Чтобы  начать  сварку  (зажечь  дугу),  необходи

-

мо  «чиркнуть»  электродом  (не  очень  быстро)  по

участку  свариваемой  поверхности.  Если  дуга

не  зажглась,  повторите  действие.  Если  дуга  за

-

жглась,  старайтесь  удерживать  расстояние  от

места  сварки  равным  диаметру  электрода.  Для

облегчения  зажигания  дуги  в  аппарате  предус

-

мотрена  система  форсирования  тока  в  момент

Таблица 3

Толщина свариваемого

металла, мм

Диаметр электрода, мм

Ток сварки, А

минимальный

максимальный

1.5–3.0

2

50

80

1.5–5.0

2.5

70

110

2.0–12

3.2

90

140

4.0–20

4

140

200

10–40

5

190

250
