www.zubr.ru

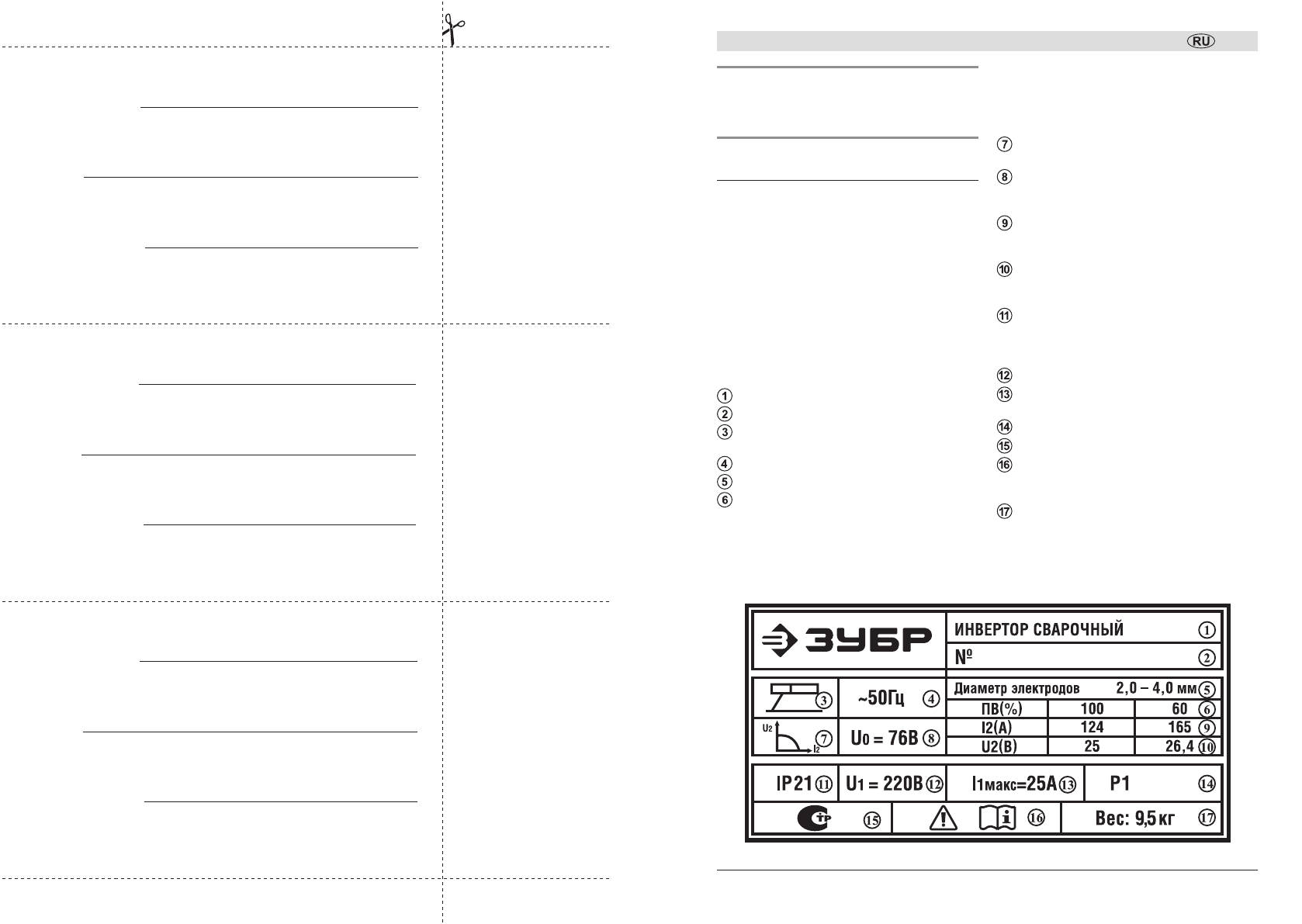

Инвертор сварочный

|

5

Инструкции

по применению

Устройство

  1

  Клемма отрицательная

  2

  Рукоятка

  3

  Выключатель (сзади)

  4

  Индикатор включения в сеть

  5

  Ремень/рукоятка для переноски

  6

  Индикатор перегрева

  7

  Регулятор сварочного тока

  8

  Клемма положительная

Технические  характеристики  изделия  приведены

в табличке, нанесенной на корпус Вашего аппарата.
Расшифровка содержания граф:

  артикул изделия;
  серийный номер Вашего изделия;
   тип сварки (ручная дуговая сварка

электродом с покрытием);

  частота питающего напряжения;
  Ø – диаметры применяемых электродов;

ПВ – коэффициент времени работы в процен

-

тах от общего времени цикла «работа-пауза»

(за общее время принято 10 минут). Зависит,

в  основном,  от  величины  рабочего  тока.  На

-

пример, для тока 140 А (см. графу 9) рабочее

время составляет 70% – т. е. 7 минут, 3 мину

-

ты – пауза;

   символ, обозначающий наличие

реактивной составляющей в нагрузке;

   U

0

 – напряжение холостого хода (напряже

-

ние на выходе изделия без подключенных

рабочих кабелей);

   I

2

 - максимальный рабочий ток для соответ

-

ствующего (см. графу 6) коэффициента вре

-

мени работы;

   U

2

 – напряжение на выходе изделия (напря

-

жение  дуги)  при  соответствующем  (см.  гра

-

фу 9) максимальном токе;

   степень защиты корпуса: IP21 – корпус защи

-

щен  от  твердых  инородных  тел  диаметром

12,5 мм (например, пальцы), а также от вер

-

тикально падающих капель;

  U

1

 – величина питающего напряжения;

   Iмакс - максимальный потребляемый

из сети ток;

  P1 - номинальная потребляемая мощность;
  обозначение сертификационного органа;
   символы, обозначающие необходимость вни

-

мательного  ознакомления  с  инструкцией  во

избежание повреждений и опасных ситуаций;

  вес изделия.

ÇÀÑ-Ì3

=

6.6 кВА

Таблица 1
