Пайдалану жөніндегі нұсқау

  |

16

www.zubr.ru

Пайдалану

жөніндегі нұсқаулық

Жабдық

  1

  Теріс клемма

  2

  Тұтқа

  3

  Ажыратқыш (арт жағында)

  4

  Желіге қосылу көрсеткіші

  5

  Тасу үшiн белбеу/сап

  6

  Қызу көрсеткіші

  7

  Пісіру тоқ реттеуіші

  8

  Оң клемма

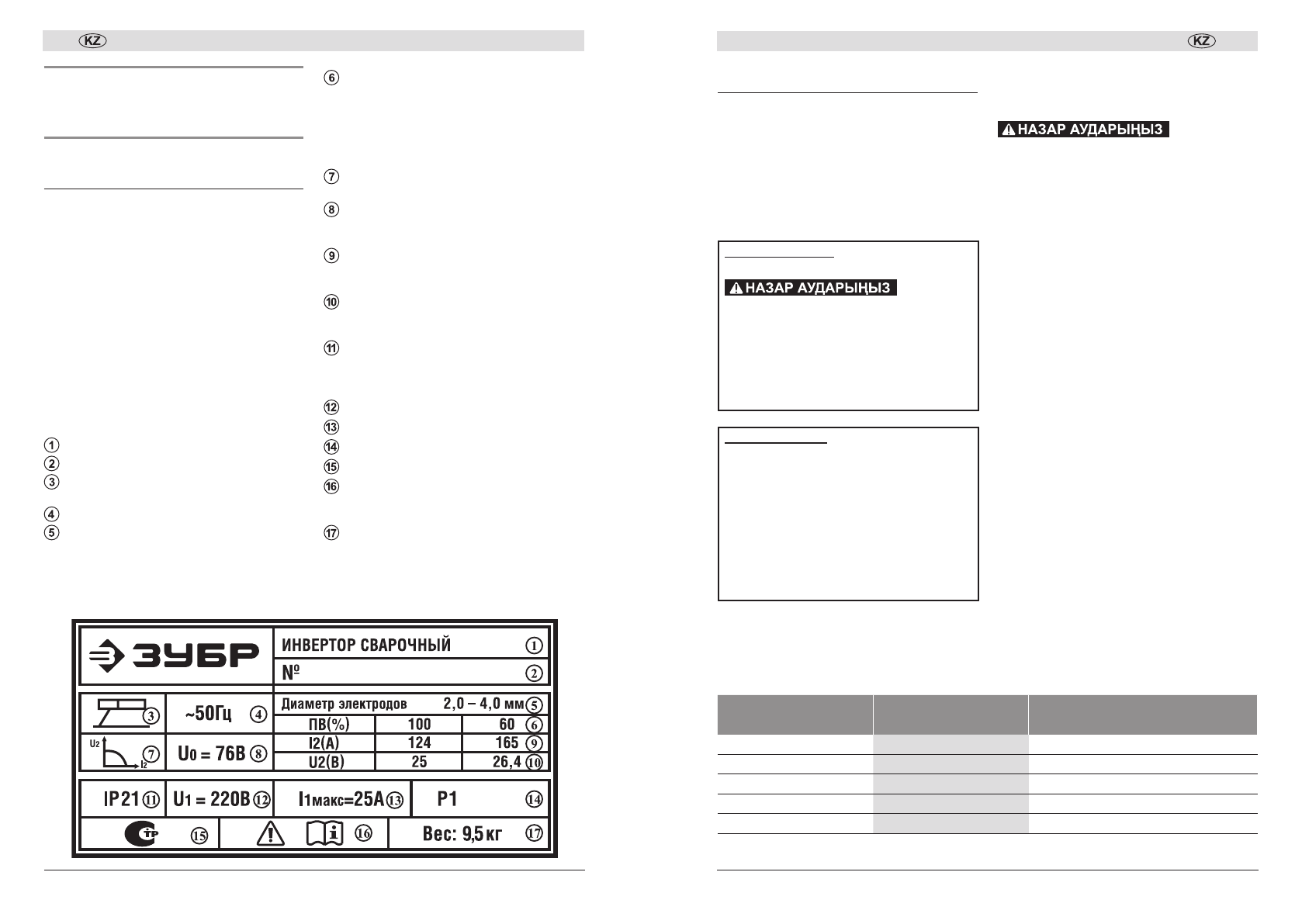

Техникалық сипаттамалары құралдың кестесінде

Сіздің аппаратыңыздың корпусында белгіленген.
Жазбалар мазмұнын түсіндіру:

  құрал артикулі;
  cіздің құралыңыздың сериялық  нөмірі;
   пісіру түрлері (жабыны бар электрод арқылы

дұғаны қолмен  пісіру);

  тоқ көз кернеу жиілігі;
  Ø – қолданылатын электродтар диаметрі;

ПВ – жұмыс уақытының жалпы цикл уақытына

«жұмыс-үзіліс» пайыздық коэффициентті уақ-

ыт бойынша (жалпы уақыты бойынша

10

 ми

-

нутты  қамтиды)  көрсетілген.  Жұмыс  тоқ  кө-

леміне  байланысты.  Мысалы,  140  А  жұмыс

уақыты  (9  жазбаны  қараңыз)  70%  –  яғни  7

минутты,4 минут – үзілісті қамтиды;

   таңба, жүктемеде бар реактивті

құрамды білдіреді;

   U

0

  –  бос  жүрістегі  кернеу  (шығу  кернеуі  құ-

ралдың  ешқандай  жұмыс  сым  желілеріне

қосылмаған жағдайда);

   I

2

  –  максималды  жұмыс  тоқ  көзі  жұмыс  уа-

қытының коэффициентіне (6 жазбаны қара-

ңыз) сәйкес келеді;

   U

2

 – құралдың шығу тоқ көзінің кернеуі (дұға

кернеуі)  максималды  тоқ  көзі  бойынша  (9

жазбаны қараңыз);

   корпус сақтау деңгейі: IP21 – корпусты қатты

бөтен заттардан диаметрі 12,5 мм (мысалы,

саусақтарды),  сонымен  бірге  вертикалды

ағатын тамшылардан сақтайды;

  U

1

 – тоқ көз кернеу мөлшері;

   Iмакс – желіде максималды тұтыну тоқ көзі;
   P1 - атаулы тұтыну қуаты;
  сертификаттау органының шамасы
   таңбалары,  жарақаттану  мен  қауіпті  жағ-

дайлардың  алдын  алу  үшін  нұсқаумен  мұ-

қият танысуды ескертеді;

  құрал салмағы.

ÇÀÑ-Ì3

=

6.6 кВА

1 кесте

Пісіру инвенторы

|

17

www.zubr.ru

Жұмысқа дайындық

Құралды  түзу  горизанталь  бетке  орнатыңыз.

Ауа  келуінің  және  құралдың  сууы  үшін  жайлар

қабырғасына жақын және 60 см арақашықтықтан

кем  емес  жылыту  заттарынан  алшақ  сақeтау

дұрыс жұмыс істеуіне кепіл болады.
Құралды іске қоспас бұрын оны электр тоқ

көз желісіне қосыңыз.

Басқа ЗАС-М3-250 :

арналады: айырды розеткаға қосыңыз.


Тоқ көзінен зақымданбау үшін тек қана са-

қтауы  бар  жерме  сымы  арқылы  тоқ  желі-

сін  және  жерме  байланыстары  бар  розет-

каны пайдаланыңыз. Айырды, егер ол ро-

зеткаға сәйкес келмесе оны  қайта жасауға

ТЫЙЫМ САЛЫНАДЫ. Бұнын орнына білі-

кті  маман  сәйкес  келетін  розетканы  ор-

натқаны жөн.

Ушiн ЗАС-М3-250 :

`

сарғыш-жасыл  сымды  Сіздің  тоқ  көз  желі-

сінің  сақтау  жерме  сымына  ғимараттың/

бөлменің немесе бар жермеге  жерме конту-

рын қосыңыз;

`

басқа екі сымды – Сіздің желіңіздің фазалық

және  нольдік  сымдарыңызға  (полярлық

ерекшелігін ажыратпай) қосыңыз.

Ескерту!

  Бар  розеткаға  үшін  айыр  байла-

ныстарына желілік сымжеліге жоғарыда атал-

ған сипаттамаға сәйкес қосыңыз.

Қысқа тоқ сыналануынан Сізді және құралды сақ-

тау  үшін  (жылудан  сақтау  іске  қосылғанға  дейін)

пісіру аппаратында

МІНДЕТТІ ТҮРДЕ

 тоқ көзі бар

тізбекте автомат-ты ажыратқыш немесе

2

 кестеге

сәйкес  келетін  атаулы  балқығыш  сақтандырғыш

орнатылған  тұтыну  тоғы  мөлшерінен  кем  емес

(жинаққа кiрмейдi) орнатылуы керек.

Аппаратқа  ЗАС-М3-220,  ЗАС-М3-250  тоқ

көзі  ретінде  тұр-мыстық  розеткаларды

ПАЙДАЛАНБАҢЫЗ,

яғни

олар

және

байланыстырылған  сымдар  аппараттың

тұтыну  тоқ  көзіне  сәйкес  келмейді.

Ажыратқыш арқылы аппаратты қолдану үшін

сым  желі  желісін  2  кестеде  көрсетілгендей

сымдар  қимасы  кем  емес  шамада  тартыңыз

және  СӘЙКЕС  ЖҮКТЕМЕСІ  БАР  розетканы

орнатыңыз. Қол-дануы қоса тiркелетiн шаныш-

қының  қосуы  бар  тұрмыстық  желiлерiндегi

көрcетiлген  аппараттары  Тек  қана  дәнекер-

легiш тоқта 80 Адан аспайтын рұқсат етiледi.

Құралды іске қосу алдында

3

 ажыратқышты «0»

күйіне келтіріңіз, сонымен қатар

7

 тоқ реттеуішін

ең төменгі тоқ шамасына орнатыңыз.

Жұмысқа дайындаңыз:

`

пісірілетін бөлшектерді дайындаңыз;

`

жұмыс орнын жеткілікті желдетіңіз;

`

ауада  сұйықтықтар  буының  тез  жанатын,

тез  жарылатын  және  құрамында  хлоры  бар

заттардың жоқтығына көз жеткізіңі;

`

орнатылған  жарық  сүзгіші  бар  электр  дұға

пісіруге  арналған  бетпердені,  сақтау  қолғап-

тарын;  резеңке  (немесе  басқа  өткіз-бейтін)

аяқ-киімді,  жанбайтын  алжапқыш;  аумағы

шектеулі жұмыс орындарында респираторды

қолданыңыз.

Ескерту!

  Ұсынылатын  сақтау  заттарының  тізі

-

мін Сіз 29 парақта таба аласыз.

2 кесте

Максималды пісіру

тоқ көзі I2, А

Сақтау құралының

мөлшері, А

Тоқ көз баратын байланыстырушы сым

желінің желілер қимасы, кем емес,  мм

2

140

25

2,5

160

25

2,5

180

32

3

200

40

3

250

45

3–4
