REAL TIG 250 (W229)

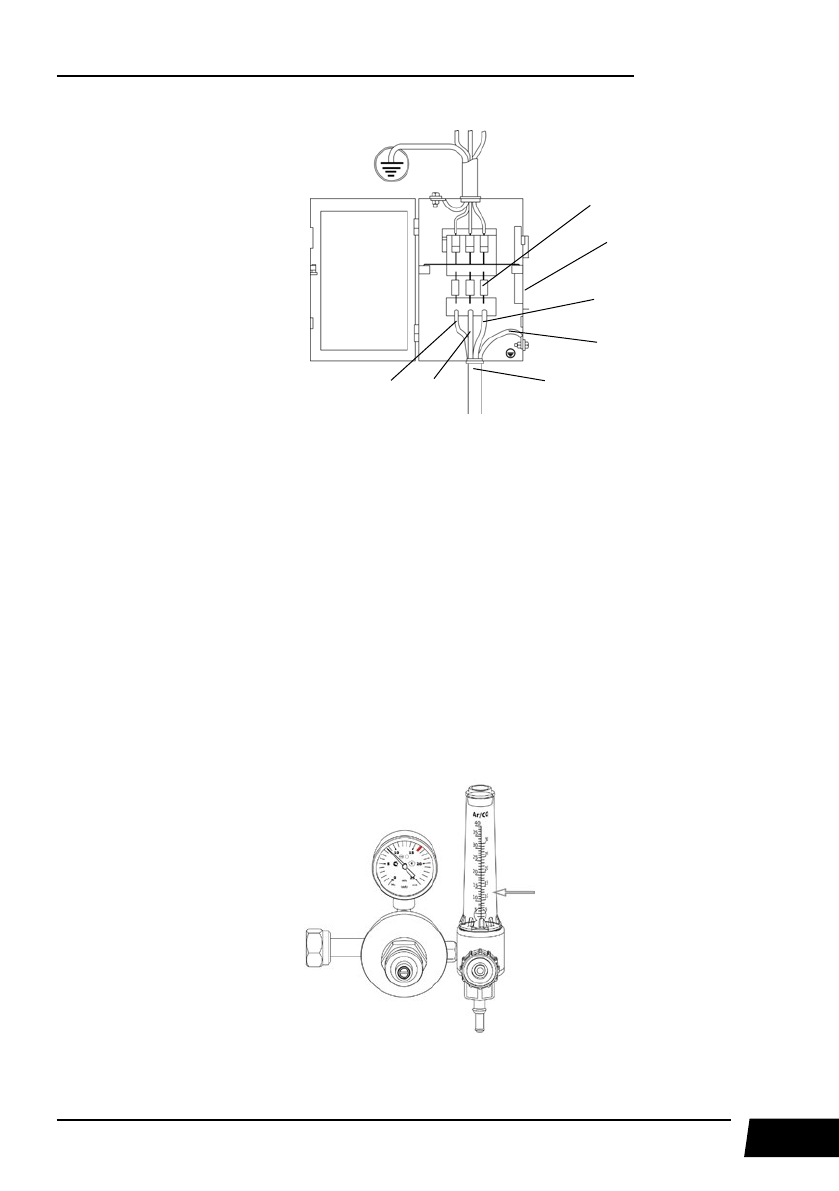

Рис. 8.2. Схема подключения к сети.
1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:
а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение
фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).
4.
Подключите 2-pin разъём горелки к соответствующему разъёму на передней панели
аппарата (См. рис. 6.1, п. 4).
5.
Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью
редуктора.
6.
Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со
знаком «+» (См. рис. 6.1, п. 6) на передней панели аппарата. Поверните его до упора по
часовой стрелке. Убедитесь в плотной фиксации соединения. Закрепите клемму заземления
на заготовке.
7.
Выберите кнопкой режим TIG сварки (См. рис. 7.1, п. 12).
8.
С помощью редуктора (См. рис. 8.3) установите необходимый расход защитного газа
(от 4 до 30 л/мин в зависимости от выполняемых задач или см. табл. 10.3).
Рис. 8.3. Расход защитного газа.
9.
Установите необходимые значения параметров сварки (См. табл. 10.3 и 11.1).
10.
Начинайте сварочный процесс (См. рис. 8.4).
1
г
б
в
3
2
а
