9. ПОДГОТОВКА АППАРАТА К РАБОТЕ ПРИ TIG СВАРКЕ

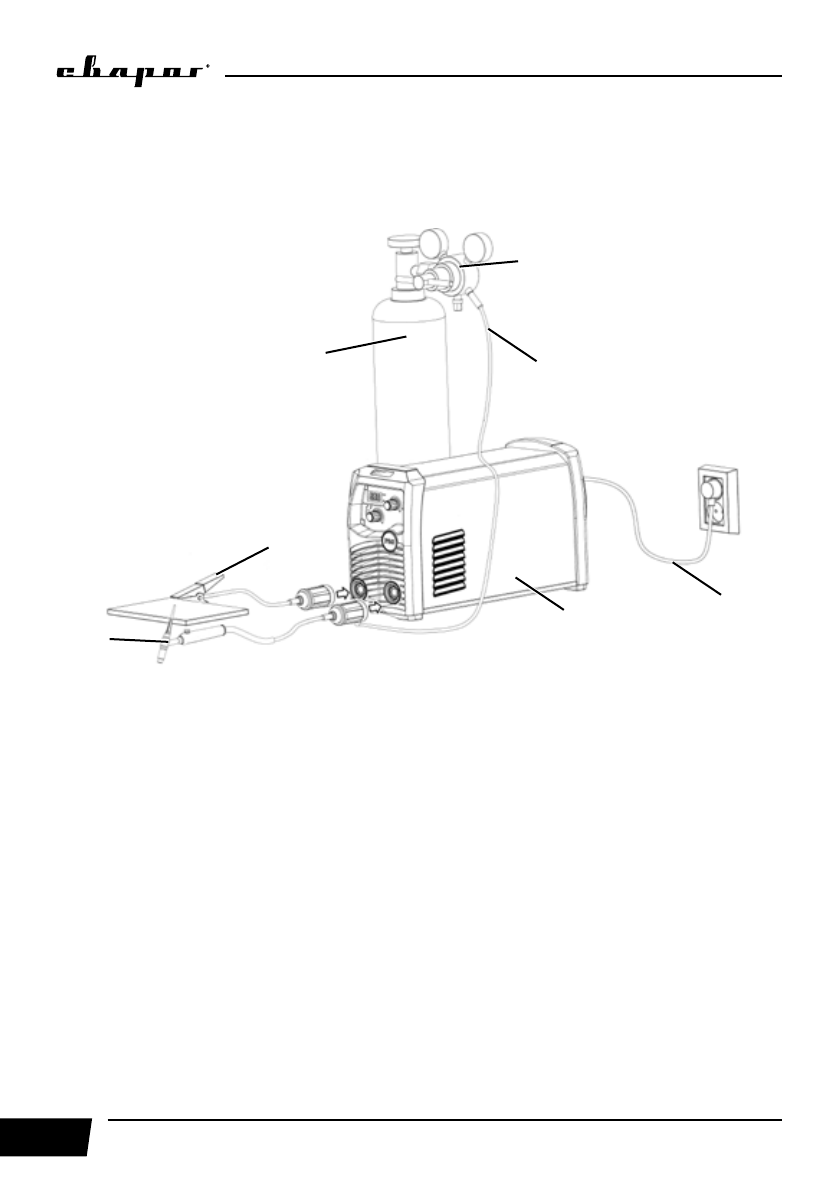

Схема подключения оборудования для сварки неплавящимся электродом показана на

рисунке 9.1.

Рис. 9.1. Схема подключения оборудования:

1) горелка; 2) редуктор; 3) баллон; 4) газовый шланг; 5) сетевой кабель; 6) сварочный

аппарат; 7) клемма заземления.

1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте

надежность соединения кабеля и сетевой розетки.

2. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:

вставьте силовой наконечник горелки в панельную розетку со знаком «-» (п. 4, рис. 6.1) на
передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в плот-
ной фиксации соединения.

3. Подключите разъем подвода газа горелки к газовому шлангу (см. рисунок 9.1).

При подключении баллон и редуктор должны быть закрыты. Система газоснабжения,

состоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-
нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту
сварочного шва.

4. Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью

1

2

7

3

4

5

6
