менее, от перегрева возможен в первую очередь выход из строя термостата и, как следствие, выход

из  строя  аппарата.    Частота  срабатывания  во  многом  зависит  от  температуры  окружающей  среды,

установленного сварочного тока и характеристики рабочего цикла аппарата.

Частое срабатывание термозащиты  свидетельствует о работе с перегрузкой, и при выходе из строя

аппарата влечет за собой отказ в гарантийном обслуживании. Почернение, обугливание, оплавление

внутренних  деталей,  прожиг  электронных  плат  однозначно    трактуется  как  работа  с  перегрузкой.

Выбирайте аппараты с запасом мощности!

3.4. Зависимость значения сварочного тока от напряжения питания.

Аппараты серии i-MIG способны нормально работать при диапазоне напряжения питания 220+10% В,

т.е.  от  198  до  245  В.  При  более  низких  (около  180-190  В)  значениях  напряжения  питания  может

сработать  защита.    Нормальная  работа  аппарата  не  гарантирована.  Аппараты  серии  Digi  MIG  и
MultiPro,

благодаря  инновационной  схемотехнике,  могут  работать  в  диапазоне  входного  напряжения

+

15%, т.е. от 187 до 253 В.

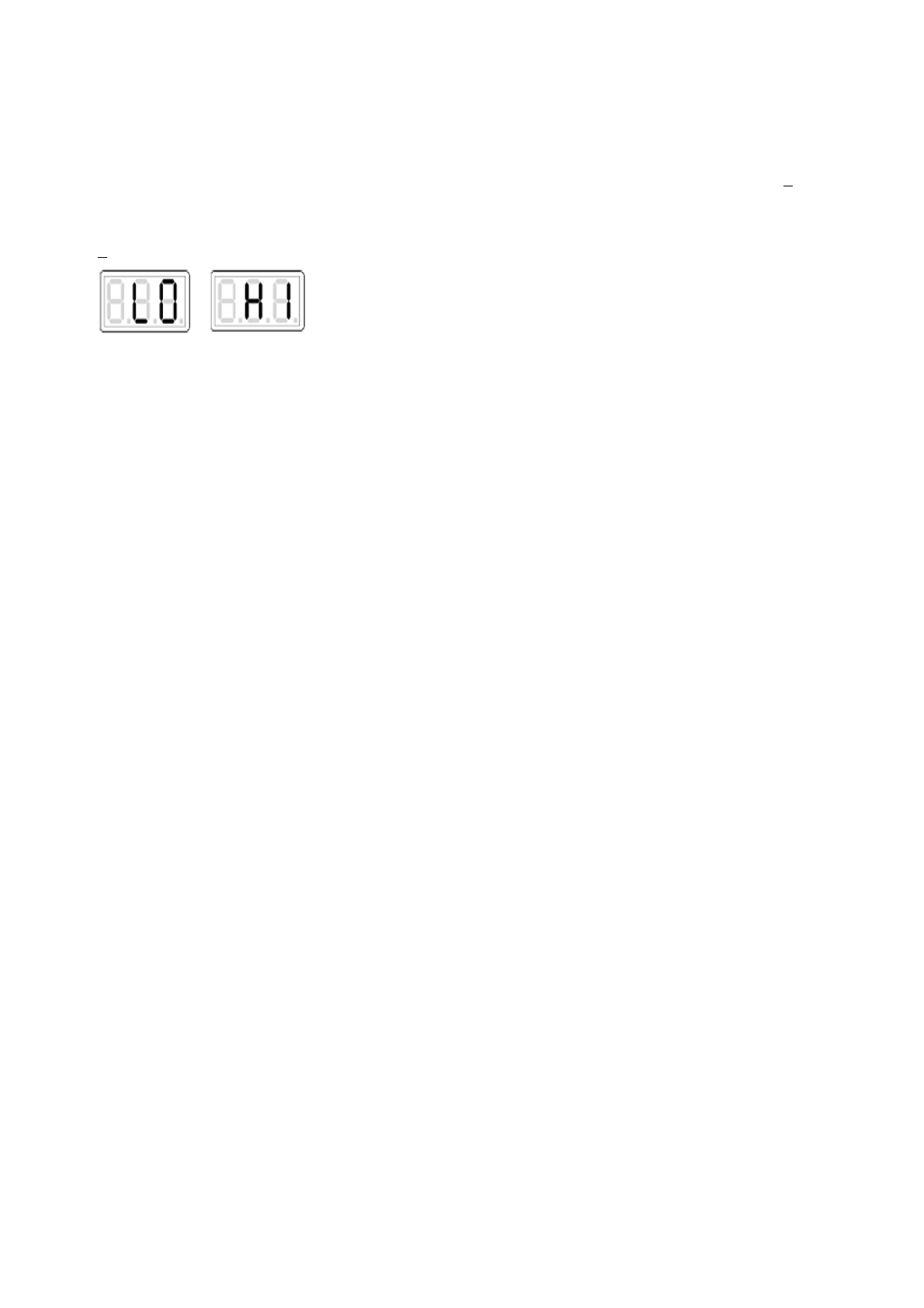

При  выходе  входного  напряжения  за  рабочие  пределы,  работа

аппарата  будет  остановлена  и  оба  дисплея  покажут  символы  LO  –

низкое напряжение или HI – высокое напряжение.

Так же электрическая сеть питания  должна обеспечивать необходимую  мощность.  Даже если  в сети

при  отсутствии  нагрузки  напряжение  220В,  при  недостаточной  мощности  сети  при  инициировании

дуги  возможно  падение  напряжения  питания  в  сети.  При  этом  аппарат  не  будет  выполнять  свои

функции в полном объеме или даже может выйти из строя.

3.5. Провод питания

Аппараты  серии  i-MIG,  Digi  MIG  и  MultiPro  оснащены  стандартной  двухполюсной  вилкой  с

заземлением для подключения в однофазную сеть напряжением 220 Вольт, 50Гц.

3.6. Использование электрического удлинителя.

При выборе электрического удлинителя, обратите внимание на мощность, на которую он рассчитан и

соотнесите  ее  с  потребляемой  мощностью,  указанной  в  пункте  12  настоящего  руководства.  1  мм

2

сечения провода удлинителя рассчитан на 10А потребляемого тока (≈ 2,2 кВт).

Если провод удлинителя рассчитан на мощность меньшую, чем потребляет сварочный аппарат, то на

нем  будет  происходить  дополнительное  падение  напряжение.    При  этом  аппарат  не  будет  получать

достаточную мощность, и выполнять свои функции в полном объеме или даже может выйти из строя.

Так  же  по  общему  правилу,  чем  длиннее  провод  удлинителя,  те  больше  должно  быть  сечение

провода.  Всегда  полностью  разматывайте  удлинитель  перед  использованием.  Никогда  не

используйте  бытовые  электрические  удлинители  сечением  0,75  мм

2

,  рассчитанные  на  мощность  не

более чем на 1,5 кВт.
3.7

. Подключение сварочного аппарата к генератору.

Данные  модели  аппаратов  адаптированы  для  подключения  к  автономному  источнику  тока

(генератору).  Для  надежного  функционирования  сварочного  аппарата  и  генератора  мощность

генератора  должна  быть  минимум  в  1,5  раза  (зависит  от  нагрузочной  характеристики  генератора)

большей потребляемой мощности сварочного аппарата.

4. Подготовка к началу работы

4.1. Перед началом работы

Установите  сварочный  аппарат  на  ровную  твердую  поверхность.  Исследуйте  провод  питания,

сварочные  кабели,  зажим  массы  и  сварочный  пистолет  на  предмет  повреждений.  При  обнаружении

дефектов, замените.

Рабочая  зона  должна  быть  свободна,  ничто  не  должно  мешать  вам  в  процессе  работы.  Убедитесь,

что в рабочей зоне отсутствуют посторонние люди.

4.2. Подготовка свариваемых деталей

Надежно  зафиксируйте  свариваемые  заготовки.  Очистите  место  сварки  от  краски,  ржавчины,  масла.

Для этого воспользуйтесь кордщеткой.

В  зависимости  от  способа  соединения  заготовок  встык  или  внахлест,  заготовки  требуют

дополнительной подготовки,  руководствуйтесь методическими указаниями по сварочному делу.

5. Принцип работы и начало эксплуатации

5.1. Установка сварочных аксессуаров

Удостоверьтесь, что аппарат отключен от сети.

Модели  i-MIG 135,  i-MIG  165  и MultiPro 1700   оснащены не съемными сварочными пистолетами.  Для

проведения  работ  необходимо  подключить  обратный  кабель  с  зажимом  массы.  Для  этого  лицевая

панель  оснащена  кабельной  розеткой,  а  кабель  —  кабельной  вилкой.  Вставьте  вилку  в  розетку  и

поверните по часовой стрелке до фиксации.

Модели  i-MIG  /  Digi  MIG  195  и  235  и  MultiPro  2100  оснащены  съемными  сварочными  пистолетами  с

ЕВРО  разъемом.  Установите  сварочный  пистолет  в  розетку  на  лицевой  панели.  Так  же  установите

обратный кабель с зажимом массы.

Модели  MultiPro  1700  / 2100 можно  использовать  для  электродной  сварки  (ММА).  Для  этого

подключите сварочные провода к разъемам, отмеченным знаками «+» и «-» на лицевой панели.

Прямая  полярность:  электрод  подключается  к  разъему  «-»,  а  обратный  провод  к  «+».  В  этом  случае

больше нагревается свариваемое изделие. Установите электрод в держатель электродов.

Для  использования  моделей  MultiPro  1700  / 2100 для  аргонно-дуговой  сварки  (TIG),  подключите

кабельные  вилки  сварочного  пистолета  (приобретается  отдельно)  и  обратного  провода  к  разъемам
