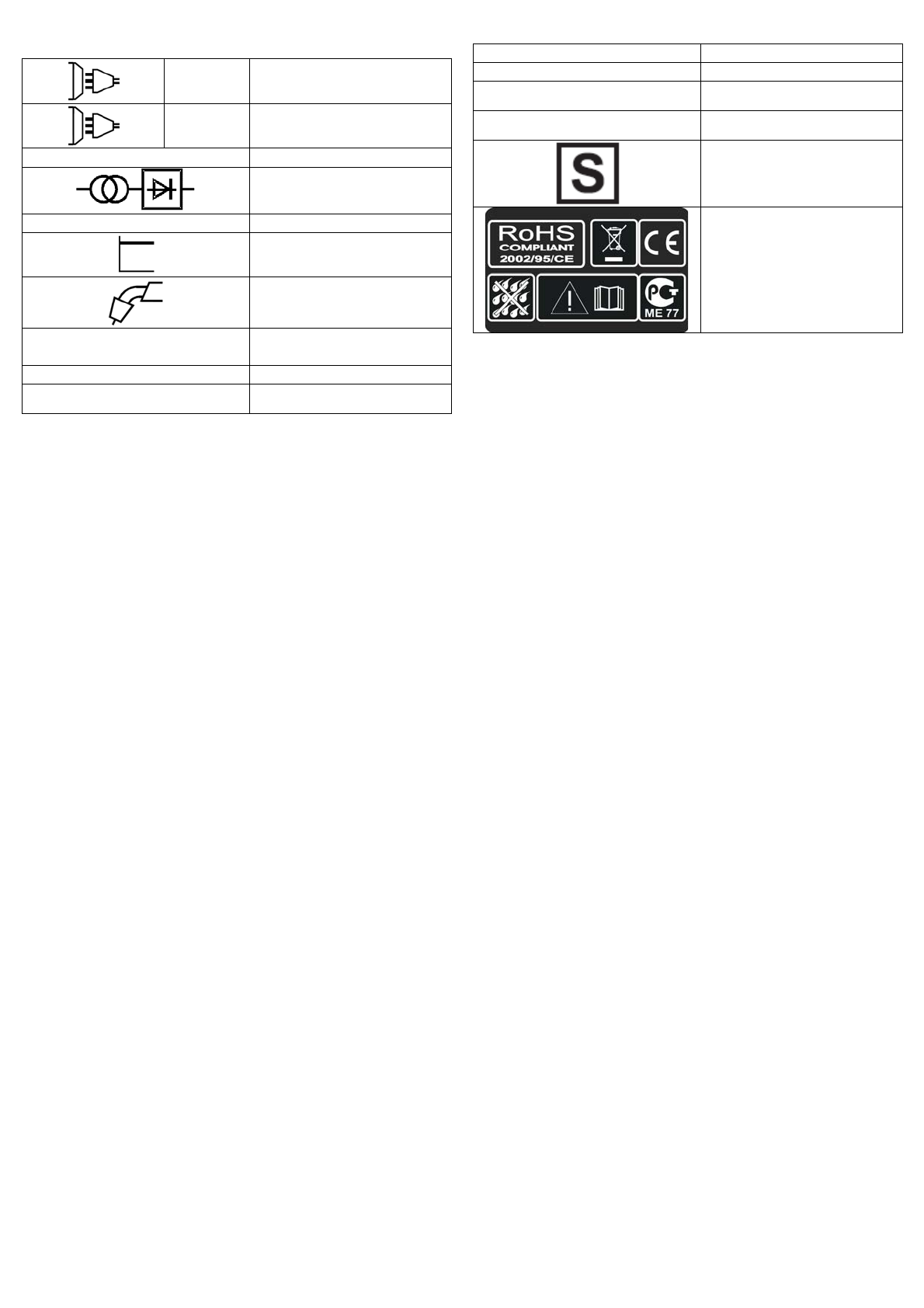

DESCRIPTION OF SIGNS AND SYMBOLS

1 ~

Single phase alternating voltage

3 ~

Three phase alternating voltage

U

0

 … (V)

Nominal open circuit voltage

Transformer-rectifier

EN 60974-1

Norm of ref erence

Flat characteristic

MIG-MAG wire feed welding

U

1

 … (V/Hz)

Nominal values of mains voltage
and frequency

I

2

 … (A)

W elding current

I

1 max

    (A)

The welding unit's maximum
absorbed current

I

1 eff

 … (A)

Effective current supplied

X

Duty cycle

IP21

The welding unit's protection
class

H

The transformer's insulation
class.

W elding machine suitable f or use
in environments with heightened
risk of electric shock.

Symbols ref erring to saf ety
regulations

FAULT FINDING

FAULT

Wire isn’t conveyed when
Feed roll is turning






Wire feeding in jerk or
erratic way






No arc





Porous welding seams












The machine suddenly stops welding
operations after an extended and heavy
duty use

REASON

1)

Dirt in liner and/or contact tip

2)

The frition brake in the hub

is too tightened


3)

Faulty welding torch

1) Contact

tip

defect

2)

Burns in contact tip

3)

Dirt in feed roll groov e

4)

Feed roll’s groove worn

1)

Bad concat between earth clamp

and workpiece


2)

Short-circuit between contact tip

and gas shroud

1)

Failre of gas shield owing to

spatters in gas shro


2)

Wrong welding torch distance

and/or inclination from workpiece



3)

Too small gas flux

4) Humid

workpieces

5) Heavily

rusted

workpieces

1)

Welding machine overheated due

to an excessive use  in  stated duty
cycle

REMEDY

Blow with compressed air, replace contact
tip

Loosen

Check sheating of torchès
wire guide

Replace

Replace

Clean

Replace

Tighten earth clamp and check connections


Clean, replace tip and/or shroud as
necessary

Clean gas shroud from  spatters


The length of stick out wire from tip must
be 5 – 10mm. Inclination not less than 60
degrees in relation to woekpiece

Increase flux of welding gas

Dry with heat producer

Clean workpieces from rust

Don’t switch off the machine, let it cool
down for about 20/30 minutes
