niedrige Stromspannung, ein nicht korrekt funktionierender
Drahtvorschub, durch umgekehrte Polarität, Abstumpfungen und
unzureichender Abstand zwischen den Limbus verursacht werden. Auf
die Einstellung der operativen Parameter achten und die Vorbereitung
der W erkstücke verbessern.
· Durchlöcherung des Werkstücks
Kann durch eine zu langsame Führung des Schweißbrenners, eine zu
hohe Stromspannung oder ein nicht funktionsgerechter Drahtvorschub
verursacht werden.
· Starke Bespritzung und Porosität
Kann durch eine übermäßige Distanz des Gasbrenners vom W erkstück
verursacht werden, Schmutz auf den W erkstücken oder ein zu knapper
Gasfluß. Der Gasfluß muß nicht geringer als 7-8 Liter/ min. sein und der
Schweißstrom muß dem benutzten Drahtdurchmesser entsprechen. Es
ist ratsam, einen Eingang- und Ausgangdruckregler zu haben. Auf dem
Ausgangsmanometer kann man auch die Fördermenge in Liter ablesen.
· Unbeständiger Lichtbogen
Die Ursachen sind eine unzureichende Stromspannung, unregelmäßiger
Drahtvorschub und nicht ausreichender Schutzgas.

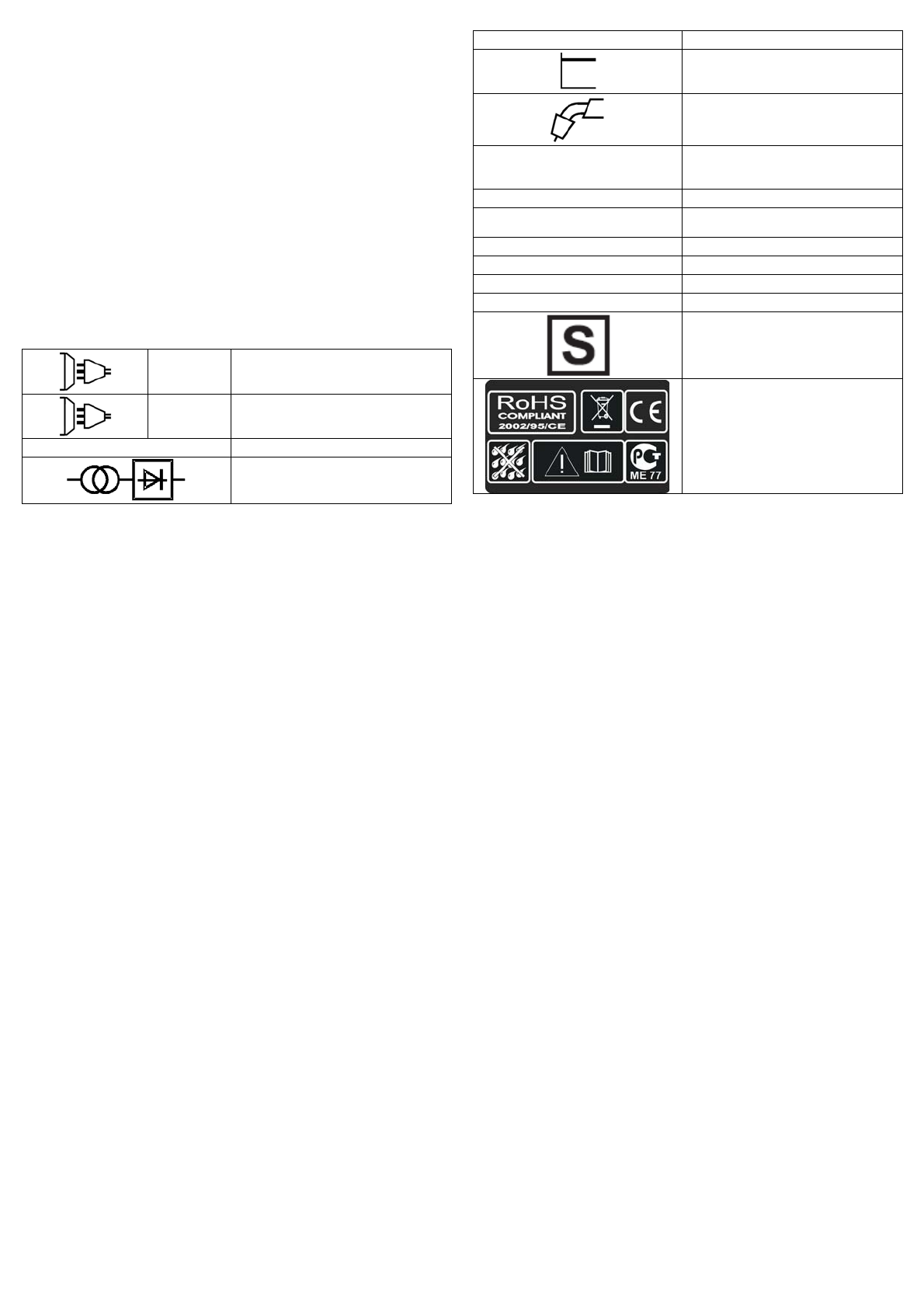

BESCHREIBUNG DER ZEICHEN UND DER SYMBOLE
1 ~
W echselspannung einphasig
3 ~
W echselspannung dreiphasig
U
0
… (V)
Maximale Leerlaufspannung
Gleichrichtertransf ormator
EN 60974 - 1
Norm des Hinweises
flache Eigenschaft
Drahtschweißung MIG - MAG
U
1
… (V/Hz)
Dieses Symbol bedeutet nominale
Speisespannung und nominale
Frequenz der Leitung
I
2
… (A)
Schweißstrom
I
1 max
… (A)
Maximale Stromaufnahme der
Leitung
I
1 eff
… (A)
Tatsächliche Stromversorgung
X
Einschaltdauer
IP21
Schutzklasse des Schweißgerätes
H
Isolationsklasse des Trans-f ormators
Schweißmaschine geeignet zur
Benutzung in Umgebungen mit
erhöhter Stromschlaggef ahr
Symbole mit Bezug auf
Sicherheitsnormen
STÖRUNGSSUCHE
ART
Der Draht wird von der Drahtführungsrolle
nicht weitergeführt
Unregelmäßige Drahtführung
Der Lichtbogen erlischt
Poröse Schweißnaht
Das Gerät hört nach längerem Gebrauch
plötzlich auf zu funktionieren
DER
1) Gasführungsdüse
v erschmutzt
oder Leitugsdraht an die
Gasführungsdüse geklebt.
Drahtrolle verschmutzt
2) Drahtrollenhalterung
zu
stark
gespannt
3)
Schweißbrenner ist defekt
1) Kontaktdüse
ist
defekt
2)
Brandspuren an der Kontaktdüse
3)
Verschmutzung der Führungsrille
der Drahtführungsrolle
4)
Führungsrille auf der
Drahtführungsrolle abgenutzt
1)
Unzureichender Kontakt zwischen
Werkstück und Massekabel
2)
Kurzschluß zwischen Kontaktdüse
und Gasführungsdüse
1) Schutzgasmangel
hervorgerufen
durch Schmutz in der
Gasführungsdüse
2) Falscher
Abstand
oder
Neigungswinkel beim Führen des
Schweißbrenners
3) Geringer
Gasfluß
4) Feuchte
Werkstücke
5) Stark
verrostete
Werkstücke
Das Gerät wurde durch zu langen Gebrauch
überhitzt und durch den Thermoschutz
automatisch abgeschaltet
STÖRUNG
Drahtrolle mit Druckluft reinigen Gasführungsdüse
austauschen
Befestigungsrädchen etwas lösen
Drahtführung kontrollieren
auswechseln
auswechseln
reinigen
auswechseln
Kontakt zwischen Massekabel und Werkstück
überprüfen und v erbessern
Kontaktdüse und Gasführungsdüse reinigen oder
austauschen
Reinigen oder auswechsein
Der Abstand zwischen Schweißbrenner und
Werkstückl iegt zwischen 5 – 10 mm. Der
Neigungswinkel zum Werkstück sollte nicht weniger
als 60° sein
Gasfluß erhöhen
Mit Warmluftpistole trocknen
Werkstücke vorn Rost befreien
Das Gerät etwa 20 – 30 min abkühlen lassen
