23

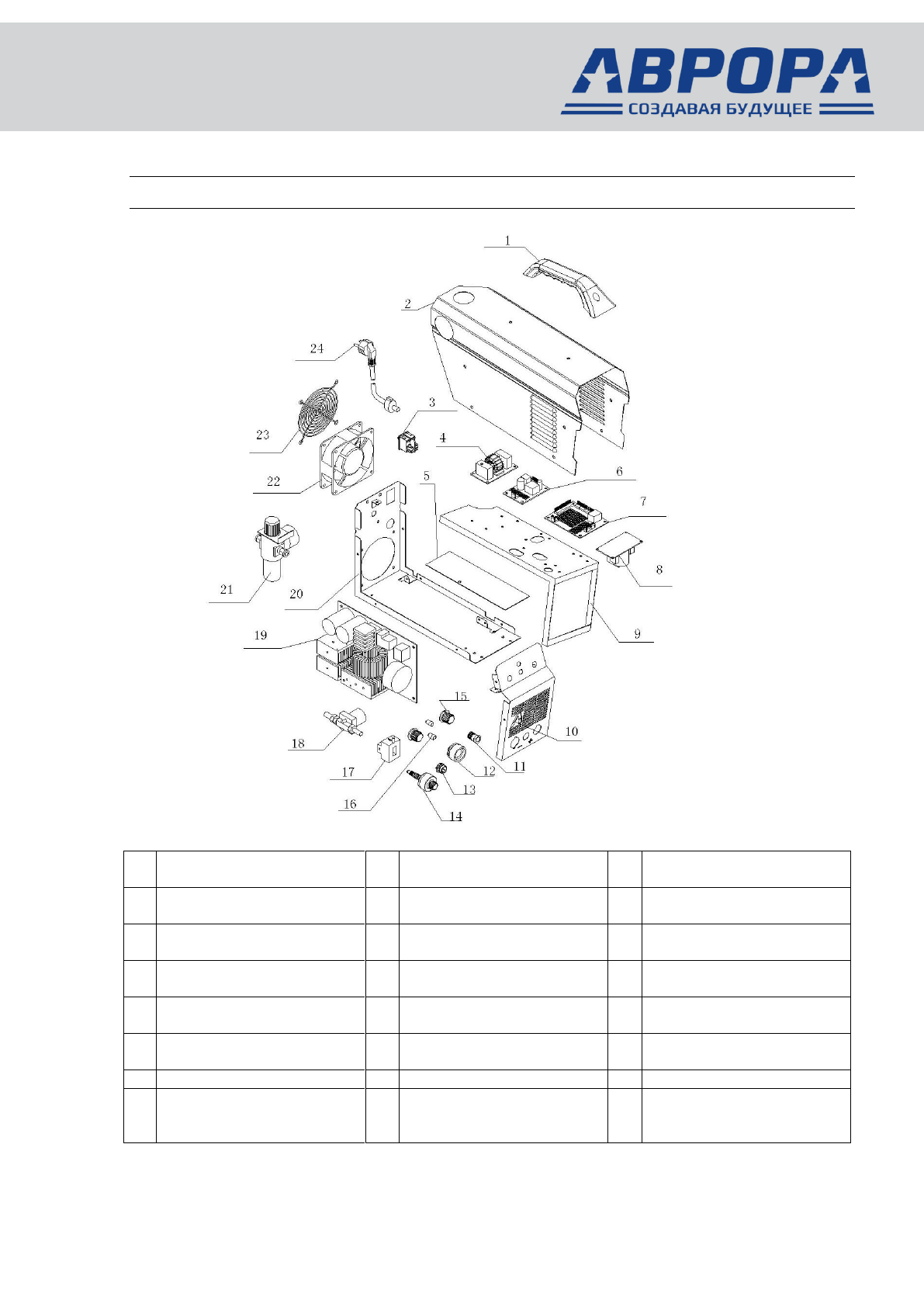

ДЕТАЛИРОВКА
1
Ручка для
транспортировки
9
Средняя панель корпуса
17
Датчик тока
2
Кожух
10
Передняя панель корпуса 18 Электромагнитный
клапан
3
Сетевой выключатель
11
Латунный фитинг
19
Главная плата
управления
4
Плата сетевого фильтра
12
Розетка панельная «+»
кабеля массы
20
Задняя панель с
основанием корпуса
5
Изоляционная ПЭТ
пластина 0,25 мм
13
Разъем управления
горелки
21
Фильтр-регулятор
6
Вспомогательный блок
питания
14
Силовой разъем горелки
с воздушным каналом
22
Вентилятор
7
Плата управления
15
Ручка потенциометра
23
Решетка вентилятора
8
Плата высокочастотного
поджига
16
Патрон светового
индикатора
24
Вилка сетевая 16А с
электрическим кабелем и
резиновой изоляцией
Содержание
- 3 ВВЕДЕНИЕ; Аппарат плазменной резки АВРОРА Джет изготовлен на базе
- 4 КОМПЛЕКТАЦИЯ
- 5 Рис.1 Передняя и задняя панели
- 6 Таб.1 Технические параметры плазмотрона PT31
- 7 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Модель; HF; Таб.2 Технические параметры
- 8 Условия окружающей среды при эксплуатации аппарата:; Температура работы:; Декларация о соответствии:; EAC
- 9 ТЕХНИКА БЕЗОПАСНОСТИ; инструктаж по технике безопасности. Специалист; Знак
- 11 На случай возгорания храните огнетушитель рядом с местом резки.
- 12 Электромагнитные помехи, требующие внимания.; проверьте
- 13 При возникновении неисправностей:; Обратитесь к данному руководству по эксплуатации.
- 14 УСТАНОВКА И ЭКСПЛУАТАЦИЯ; Рис.3 Схема подключения аппарата плазменной резки
- 15 Подключение воздушного фильтра-регулятора; Регулятор давления
- 17 Особые рекомендации для осуществления качественного реза; мм; Сталь
- 20 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Избегайте попадания на аппарат прямых солнечных лучей и воды.
- 21 ХРАНЕНИЕ И ТРАНСПОРТИРОВКА; Используйте оригинальную упаковку при перевозке
- 22 УСТРАНЕНИЕ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ
- 23 ДЕТАЛИРОВКА
- 25 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; Гарантийный срок эксплуатации составляет 24 месяца.
