Подключение воздушного фильтра-регулятора; Регулятор давления - Aurora Джет 40 - Инструкция по эксплуатации - Страница 15

15

Подключение воздушного фильтра-регулятора

Фильтр-регулятор предназначен для удаления влаги и масленых паров из сжатого воздуха.
Является промежуточным звеном между компрессором и источником плазменно-дуговой резки.
Крепится специальным кронштейном на заднюю панель источника. Попадание влаги в плазмотрон
ведёт к повышенному его износу и расходных деталей плазмотрона.

1.

С помощью армированного газового шланга соедините аппарат и источник сжатого воздуха,
проверьте плотность соединения во избежание утечки воздуха. В аппарат должен поступать
сухой и очищенный воздух с соответствующим давлением и силой потока. Если источник
воздуха не удовлетворяет требованиям аппарата плазменной резки, необходимо использовать
отдельный компрессор с достаточной мощностью и системой фильтрации, чтобы обеспечить
нормальную работу аппарата.

2.

Откройте воздушный клапан фильтра-регулятора, подняв колпачок регулятора (поз.2 на рис. 4)
вверх, установите нужный показатель (манометр показывает значение в кгс/см2 или MPa).
Отрегулируйте давление воздуха. Верните регулятор в исходное положение нажав колпачок
вниз.

3.

Регулярно проверяйте наличие конденсата влаги в колбе фильтра. Отключите аппарат от сети
перед удалением конденсата. Для того, чтобы слить конденсат, откройте клапан внизу колбы,
потянув металлический штуцер колбы вниз. Во избежание попадания влаги внутрь аппарата, во
время удаления конденсата, рекомендуем установить на штуцер небольшой отрезок шланга.

1

2

3

4

5

       6

      7

     8

1. Манометр

5. Входной разъем (к компрессору)

2. Регулятор давления

6. Сливной клапан

3. Кронштейн

7. Колба фильтра

4. Манометр / давление воздуха

8. Выходной разъем (к аппарату)

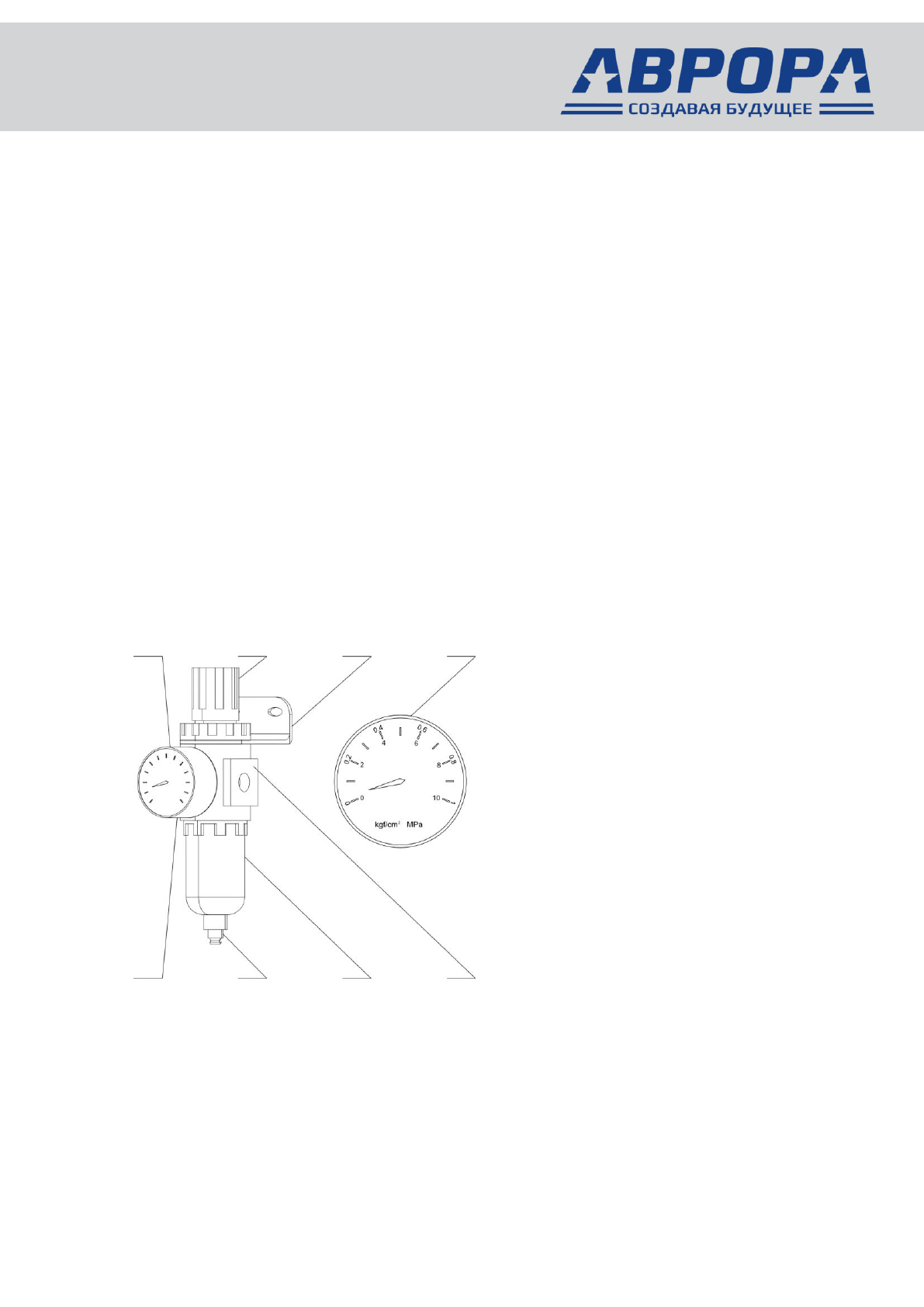

Рис. 4 Установка фильтра-регулятора
