14

УСТАНОВКА И ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ! К работе с аппаратом допускается только обученный персонал, заранее
ознакомленный со всеми положениями техники безопасности и данного руководства.

На рис. 2 показана схема подключения аппарата плазменной резки.

Питающая сеть

Компрессор

Зажим массы

Изделие

Плазменный резак

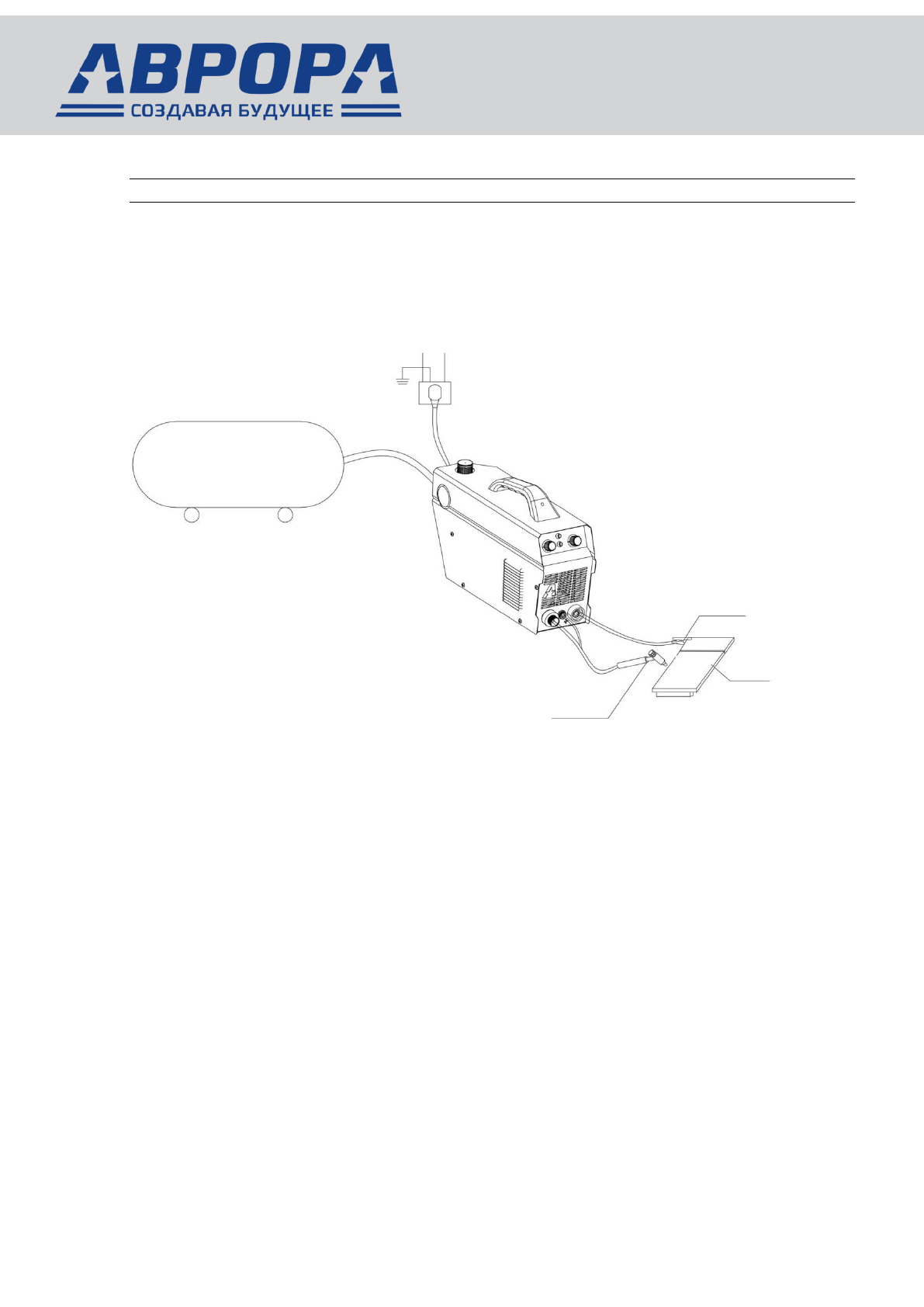

Рис.3 Схема подключения аппарата плазменной резки

1. Подключите газовый шланг, идущий от компрессора к регулятору давления источника питания.
Убедитесь в плотности фиксации соединений, чтобы не допустить утечек и обрыва газового
шланга.

2.

Подсоедините аппарат к электросети с требуемыми параметрами. Проверьте надежность

соединения сетевого кабеля.

Подключайте аппарат только к сети 230В. Обеспечьте защиту розетки автоматическим
выключателем или плавким предохранителем с соответствующим током срабатывания.

Запрещено подключать аппарат к сети несоответствующей по напряжению, так как это может
серьезно повредить аппарат и иметь серьезные последствия для сварщика.

Аппарат снабжен устройством защиты от колебаний сети. Аппарат продолжает работать
нормально при колебаниях сети ±15% от номинального напряжения.

3.

Подключите  силовой  кабель  плазменной  горелки  к  разъему  аппарата  на  передней  панели.

Убедитесь  в  плотной  фиксации  соединения.  Подключите  разъём  управления  горелки  к
соответствующему разъёму на передней панели аппарата.

4.

Вставьте соединительный разъем кабеля массы в плюсовой контакт и поверните его по часовой стрелке.
