Станок деревообрабатывающий строгально-рейсмусовый

|

  |

8

9

При работе не допускайте попадания посторон-

них предметов (крупнозернистой пыли и струж-

ки) в зону забора воздуха охлаждения электро-

двигателя.  Это  может  привести  к  повреждению

электродвигателя.

Продолжение  эксплуатации  станка  с  при-

знаками неисправной работы категорически

запрещено.  Неисправный  станок  подлежит

ремонту  исключительно  в  уполномоченных

изготовителем сервисных центрах.
Строгание изогнутых заготовок:

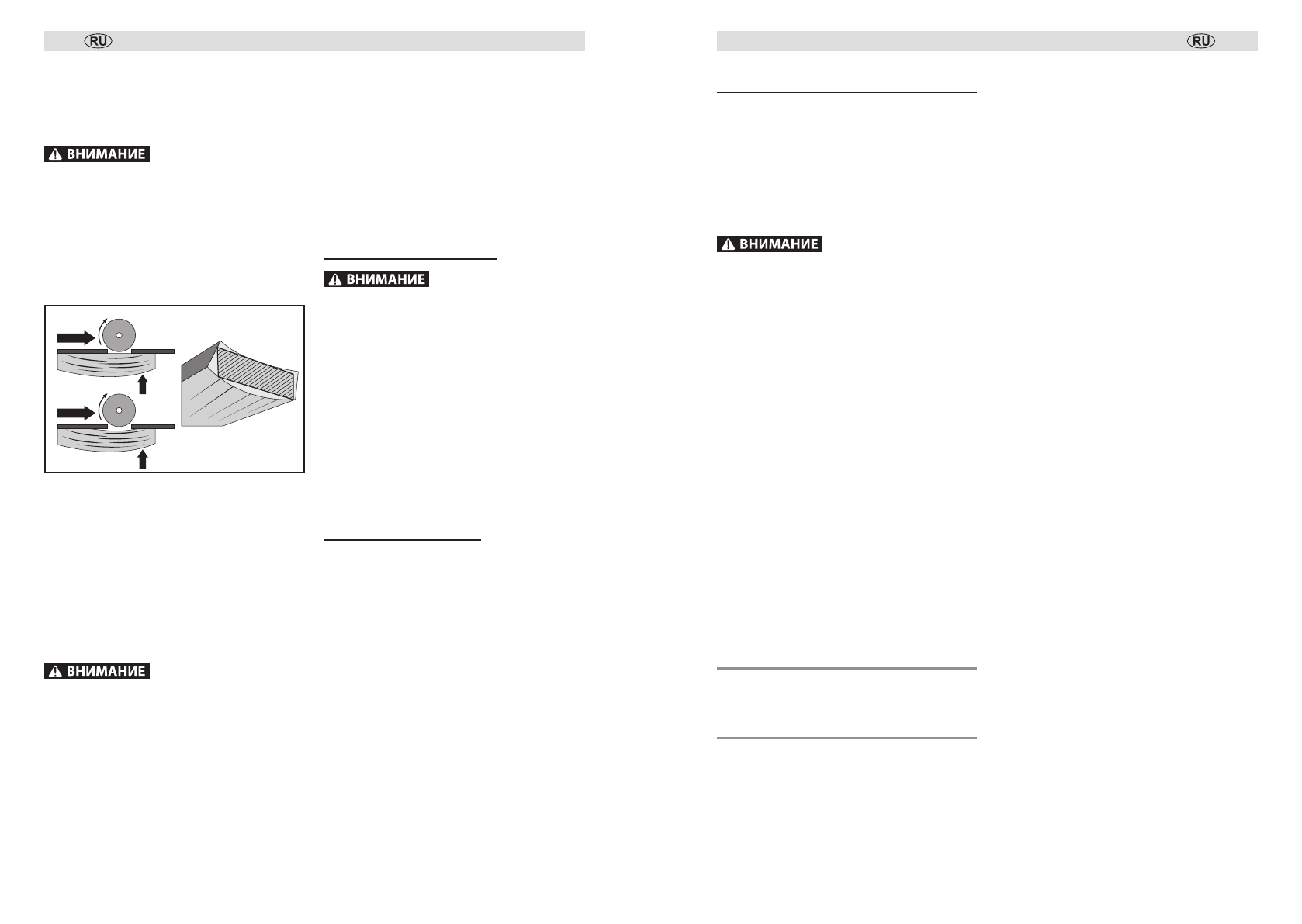

На  рис.  6  показаны  приемы  обработки  изогну-

тых досок.

1 проход

2 проход

Рис. 6
Если  строгаемая  доска  имеет  изогнутость  то

строгание  нужно  начинать  с  вогнутой  стороны,

прижимая  конец  доски,  находящийся  за  ноже-

вым валом.
Это обеспечит получение максимальной толщи-

ны доски.
Для  обеспечения  наивысшего  качества  стро-

гаемой  поверхности  нужно  сделать  несколько

проходов  с  минимальной  толщиной  срезаемой

стружки.

Работа  изношенным  режущим  инструмен-

том  приводит  к  перегреву  двигателя,  воз-

можному  выбрасыванию  заготовки,  полом-

ке инструмента, и может привести к травме

оператора.
Периодически  по  мере  затупления  произ-

ведите  заточку  строгальных  ножей.  Заточку

ножей производить только по задней грани.
Рекомендуемые углы заострения ножей для:

мягких  пород  древесины  –  35°,  твердых  по-

род  древесины  –  45°.  Для  снятия  заусенцев

после  заточки  произвести  доводку  ножей

точильным  бруском.  Режущая  кромка  нежа

должна  быть  острой  и  не  иметь  завалов.

На ней не должно быть заусенцев, зазубрин,

грубых  рисок  и  трещин.  При  установке  за-

пасных  ножей,  замене  деталей  их  крепле-

ния,  а  также  после  заточки  ножей  разность

суммарной  массы  комплекта  ножей  с  дета-

лями  их  крепления,  предназначенных  для

установки  в  каждый  из  пазов  строгального

барабана, не должна превышать 1 г.
Необходимо заменять оба ножа одновременно.
Демонтаж строгальных ножей

Перед  заменой  ножей  необходимо  отклю-

чить станок от сети питания.

`

Гаечным  ключом  выкрутите  (по  часовой

стрелке) винты крепления прижимной планки

строгального ножа.

`

Снимите  прижимную  планку  и  нож  со  стро-

гального барабана.

`

Поверхности  строгального  вала,  прижимную

планку  и  нож  очистите  с  помощью  раствори-

теля смол (не применяйте чистящих средств,

способных  повредить  детали  из  легких  ме-

таллов).

`

Осмотрите ножи, прижимную планку и винты.

Поврежденные детали необходимо заменить.

Замена строгальных ножей

`

Нож  и  прижимную  планку  установите  в  паз

строгального барабана.

`

Вращая  винты  крепления  против  часовой

стрелки, слегка зафиксируйте нож.

`

Проверьте  выступ  ножей  над  поверхностью

приемного  (неподвижного)  стопа  с  помощью

шаблона  для  установки  строгальных  ножей

или  путем  непосредственной  установки  ре-

жущих  кромок  ножей  по  кромке  поверхности

приемного  стола.  Режущая  кромка  ножей

должна быть не выше 0,1 мм уровня плоско-

сти  стола,  т.е.  верхняя  кромка  должна  слег-

ка  касаться  нижней  грани  линейки,  лежащей

на  приемном  столе.  После  установки  ножей

строгального  вала  в  правильное  положение

надежно  закрепите  винты,  начиная  с  цен-

тральных  винтов  и  заканчивая  внешними

винтами.

Периодическое обслуживание

`

После  работы  необходимо  провести  очистку

станка от пыли и других инородных веществ.

Скопление  опилок,  смолы  и  т.п.  может  стать

причиной  некачественной  обработки  мате-

риалов  или  поломки  станка.  Удаляйте  смолу

и прочие отложения со строгального бараба-

на и рабочего стола, используя не воспламе-

няющиеся растворители.

Для чистки корпуса не следует использовать

чистящие средства, которые могут привести

к  образованию  ржавчины на  металлических

частях  станка  или  повредить  пластиковую

поверхность.

`

Плотно  совмещаемые  части,  которыми  яв-

ляются  прижимные  планки  и  пазы  вала,  не-

сущего  строгальные  ножи,  после  разборки

необходимо  очищать  щеткой  от  посторонних

отложений и возвращать на места их крепле-

ния слегка смазанными.

`

Регулярно проводите заточку строгальных но-

жей,  т.  к.  затупление  ножей  может  быть  при-

чиной некачественной обработки, перегрузки

электродвигателя  станка.  Оба  строгальных

ножа должны быть заточены одинаково.

`

В  процессе  эксплуатации  угольные  щетки

подвержены естественному износу. Своевре-

менная  замена  угольных  щеток  значительно

увеличит срок службы станка. Для их замены

обращайтесь  в  авторизованный  сервисный

центр.

Рекомендации

по эксплуатации

Убедитесь,  что  напряжение  Вашей  сети  соо-

тветствует номинальному напряжению изделия.
Включайте  изделие  в  сеть  только  тогда,  когда

Вы готовы к работе. Не используйте станок для

любых  иных  целей,  кроме  указанных  в  данном

руководстве.

По электробезопасности изделие соответствует

I  классу  защиты  от  поражения  электрическим

током, т.е. должно быть заземлено (для этого в

вилке предусмотрены заземляющие контакты).
Запрещается  переделывать  вилку,  если  она

не  подходит  к  Вашей  розетке.  Вместо  этого

квалифицированный  электрик  должен  устано-

вить соответствующую розетку.
Не  допускайте  использования  станка  не-

квалифицированными,  несовершеннолетними

лицами  или  людьми  с  недостаточными  для

использования  станка  физическими  данными.

В  случае  передачи  станка  другим  лицам  по-

дробно  расскажите  о  правилах  его  использо-

вания  и  дайте  ознакомиться  с  настоящим  ру-

ководством.
Не погружайте станок или отдельные  его части

в  воду или другие жидкости.
Не используйте станок, если есть риск возгора-

ния или взрыва, например, вблизи легковоспла-

меняющихся жидкостей или газов.
Переносите станок, держа его за основание.
Не  переносите  станок  во  включенном  состо-

янии.
Убедитесь в том, что параметры в сети соответ-

ствуют параметрам, указанным на станке и в на-

стоящем руководстве.
Перед  первым  включением  станка  обратите

внимание на правильность сборки и надежность

его установки.
Перед  пуском  всегда  проверяйте  исправность

деталей  станка,  правильность  регулировки

подвижных  деталей,  соединений  подвижных

деталей,

правильность

установок

под

планируемые операции.
В  целях  Вашей  безопасности  настоятель-

но  рекомендуется  работать  со  станком,

размещенным  на  устойчивой  ровной  поверх-

ности.
Не  допускайте  загромождения  рабочего  места

посторонними  предметами.  Не  допускайте  ис-

пользование станка в помещениях со скользким

полом.
Необходимо  работать  только  с  правильно

установленными  и  прочно  закрепленными

защитными  и  оградительными  приспособлени-

ями,  предусмотренными  в  конструкции  станка.

Режущий инструмент должен быть надежно за-

креплен.
