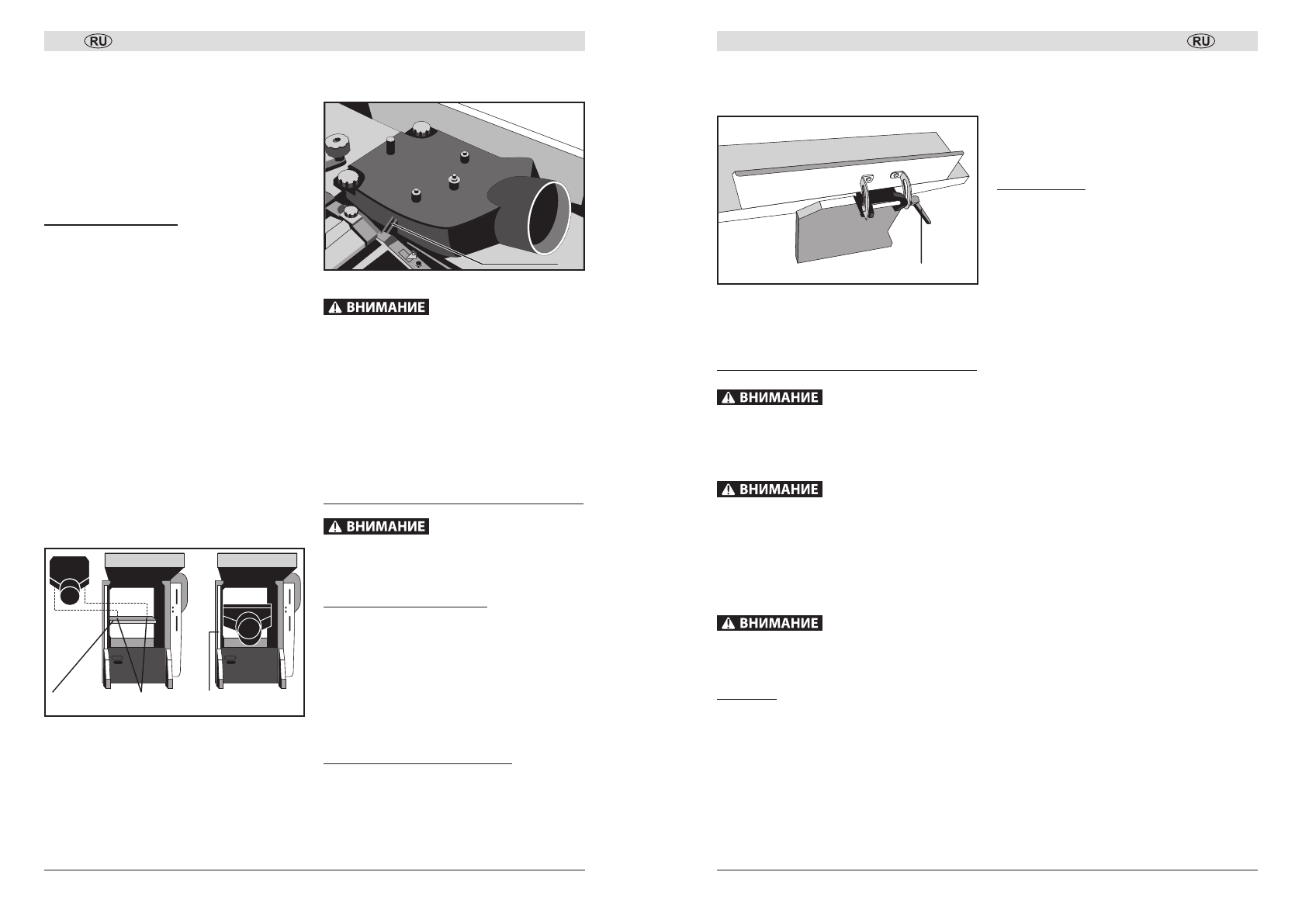

Станок деревообрабатывающий строгально-рейсмусовый

|

  |

6

7

Перед работой необходимо проверить четкость

работы  магнитного  пускателя  путем  кратковре-

менного  его  включения  и  выключения  и  произ-

вести  пробный  запуск  станка  вхолостую  на  1-2

минуты. Обратить внимание на вращение стро-

гального  барабана  (не  должно  быть  вибрации),

работу редуктора (не должно быть стука, шума,

вибрации),  исправность  электропривода  (от-

сутствие дыма, запаха горелой изоляции, повы-

шенного искрения щеточного узла).

Монтаж пылесборника:
Для строгания:

`

Пылесборник  устанавливается  (изначально

вставляется боком и потом разворачивается)

при  полностью  опущенном  рабочем  столе  2.

Вращая  рукояткой  7  опустите  рабочий  стол

до упора вниз.

`

Выверните  барашковые  гайки  из  пыле-

сборника.

`

Установите  пылесборник  сверху  рабочего

стола  рейсмуса  так,  чтобы  винты,  запрессо-

ванные  в  пылесборник,  вошли  в  отверстия

рабочего  стола.  Снизу  рабочего  стола  закру-

тите барашковые гайки.

`

Поднимите рабочую платформу вверх до упора

так,  чтобы  толкатель  20  пылесборника  3  на-

давил на рычаг концевого выключателя нахо-

дящегося с правой стороны стола.

`

К  выходному  патрубку  пылесборника  присо-

едините промышленный пылесос.

рабочий

стол рейсмуса

крепежные

отверстия

шкала

 Рис.3

Для рейсмусования:

`

Установите  пылесборник  на  рабочем  столе

над  строгальным  валом  так,  чтобы  винты

пылесборника вошли в крепежные отверстия

на столе, а толкатель 20 на пылесборнике по-

пал в гнездо с правой стороны станка и зам-

кнул  контакты  включения.  Закрепите  пылес-

борник при помощи винтов.

`

К  выходному  патрубку  подсоедините  про-

мышленный пылесос.

20

Рис. 4

Перед  любыми  ремонтными  и  регулиро-

вочными  работами  необходимо  отключить

станок,  переведя  выключатель  в  положе-

ние  «О»  и  отсоединив  вилку  шнура  питания

от розетки электросети.
Включайте  станок  после  регулировочных

или  ремонтных  работ,  убрав  весь  инстру-

мент и приняв все меры предосторожности.

Подготовка к работе

Все  работы  по  настройке  и  обслуживанию

станка  производятся  при  отключенном

от электросети вилки.
Установка защитной планки:

Защитная  планка  предназначена  для  закрытия

участка  строгального  барабана,  не  используе-

мого для строгания заготовки.
Установите  кронштейн  10  защитной  планки

на  шпильку  и  зафиксируйте  его  фиксирующим

винтом 15. С помощью винтов 13, 14 можно ре-

гулировать положение защитной планки.

Установка параллельного упора:

На  приемном  столе  станка  располагаются  от-

верстия  для  крепления  параллельного  упора.

Разместите параллельный упор так, чтобы кре-

пежные отверстия на нем и на строгальном сто-

ле совпали. Закрепите упор при помощи винтов

крепления  входящих  в  комплект.  Для  того,  что-

бы изменить угол наклона параллельного упора

ослабьте  винт  16,  настройте  необходимый угол

наклона. Вновь затяните винт.

16

Рис. 5

Порядок работы

Для  предотвращения  травм  никогда  не  до-

пускайте  попадания  рук  в  зону  строгания.

Запрещается  работа,  если  не  установлена

защитная планка.

Перед  работой  необходимо  удалить  посто-

ронние предметы из рабочей зоны и надежно

зафиксировать  обрабатываемый  материал.

Запрещено  держать  обрабатываемый  ма-

териал  на  весу.  Необходимо  следить  за  тем,

чтобы в рабочую зону не попали провода под

электрическим напряжением.

Допускается приступать к строганию, только

когда двигатель наберет максимальное чис-

ло оборотов.
Строгание

`

Установите  пылесборник,  направляющую

и защитную планки как указано выше. Защит-

ную  планку  установите  так,  чтобы  строгаль-

ный  барабан  был  открыт  только  на  ширину

обрабатываемого материала.

`

Установите  глубину  строгания,  для  чего  вра-

щая рукоятку

8

, установите высоту подающе-

го  стола.  Глубина  строгания  контролируется

по шкале, расположенной слева от подающе-

го стола.

При строгании под углом к обрабатываемой по-

верхности  установите  направляющую  планку

под нужным углом.

`

Прижимая  заготовку  к  подающему  столу  и  к

направляющей  планке,  медленно  и  равно-

мерно подавайте заготовку вперед, навстречу

направлению вращения строгального вала.

Рейсмусование

Строгание  в  размер  по  толщине  (рейсмусова-

ние)  необходимо  для  получения  заготовки  за-

данной  толщины  и,  одновременно,  создания

ровной  поверхности,  параллельной  противопо-

ложной стороне доски. При работе необходимо

учитывать  не  только  ширину  заготовки,  но  и

твердость  древесины,  ее  влажность,  прямоли-

нейность,  направление  слоев  и  их  структуру.

Толщина  обрабатываемой  заготовки  задается

расстоянием,  установленным  между  строгаль-

ными  ножами  и  рабочим  столом,  которое  регу-

лируется рукояткой

7

.

`

Установите  пылесборник,  как  показано

на рис.

4

, и подключите его к вытяжке.

`

Установите  необходимую  глубину  строгания

по шкале.

`

Включите изделие, положите заготовку на ра-

бочий стол рейсмуса, перпендикулярно стро-

гальному валу.

`

Медленно  подавайте  вперед  заготовку  до

контакта с подающим роликом. Если толщина

заготовки переменная, то подавайте заготов-

ку более толстой стороной.

После  захвата  заготовки  подающим  роликом,

перейдите  к  задней  части  станка  и  примите

заготовку.
Не  прилагайте  чрезмерных  усилий  при  подаче

заготовки.  Подача  осуществляется  в  автома-

тическом  режиме,  со  скоростью,  на  которую

рассчитан  станок.  В  случае  заклинивания

строгального  барабана  станок  следует  немед-

ленно  отключить  выключателем  и  освободить

барабан. Осмотреть его на предмет отсутствия

повреждений  и  деформаций.  Затем  кратко-

временно  (на  3–5  секунд)  включить  станок

на  холостом  ходу  и  проверить  искрение  ще-

ток  на  коллекторе.  Наличие  повышенного  ис-

крения  или  кругового  огня  свидетельствует  о

перегорании  обмоток  двигателя.  Дальнейшая

эксплуатация  такого  станка  запрещена.  При

отсутствии повышенного искрения необходимо

включить  станок  без  нагрузки  на  15-30  секунд

для  ускоренного  охлаждения  электродвигате-

ля. После этого можно продолжать работу.
