Станок деревообрабатывающий строгально-рейсмусовый

|

  |

4

5

Настоящее  руководство  содержит  самые  пол-

ные  сведения  и  требования,  необходимые

и  достаточные  для  надежной,  эффективной

и  безопасной  эксплуатации  изделия.  В  связи

с  продолжением  работы  по  усовершенствова-

нию  изделия,  изготовитель  оставляет  за  собой

право  вносить  в  его  конструкцию  незначитель-

ные  изменения,  не  отраженные  в  настоящем

руководстве  и  не  влияющие  на  эффективную

и безопасную работу изделия.

Отдельные  части  изделия  во  время  работы

нагреваются  и  прикосновение  к  ним  может

вызвать ожог.
Применение  изделия  в  индустриальных  и

промышленных  объемах,  в  условиях  высо-

кой  интенсивности  работ  и  сверхтяжелых

нагрузок, снижает срок службы изделия.

Инструкции

по применению

Устройство

1

Резиновые опоры

2

Рабочий стол рейсмуса

3

Пылесборник

4

Приемный стол

5

Параллельный упор

6

Защитная планка

7

Рукоятка регулировки высоты рабочего

стола рейсмуса

8

Рукоятка регулировки глубины строгания

9

Стол для подачи

10

Кронштейн защитной планки

11

Магнитный выключатель

12

Кнопка теплового реле

13

Фиксатор защитной планки

14

Фиксатор угла наклона защитной планки

15

Фиксатор положения кронштейна

16

Винт

17

Подставка

Сборка изделия

Все  работы  по  сборке,  замене  и  регулиров-

ке  производить  только  при  отключенном  от

сети изделии.

Поверхность,  на  которую  устанавливается

станок,  должна  быть  ровной  и  способной

выдерживать нагрузки.

Установите на станок резиновые опоры. В ниж-

ней  части  изделия  в  каждом  из  четырёх  углов

днища можно обнаружить резьбовые отверстия.

Приложите  опоры  таким  образом,  чтобы  от-

верстия  на  опоре  и  основании  станка  совпали.

Плотно прикрутите опоры к основанию винтами.
Соберите  подставку

17

  (для  СРФ-254-1600С)

в  соответствии  с  Рис.  1.  На  сборной  подставке

смонтируйте станок.

Подключение к электросети

Перед подключением станка необходимо проверить

параметры  сети  питания  (220  В  ±  10%/50  Гц)

и  наличие  третьего  (заземляющего)  контакта

в розетке.
В случае отсутствия заземления в сети электро-

питания,  необходимо  заземлить  корпус  станка.

Станок  оснащен  магнитным  выключатель,  пре-

дотвращающим  самопроизвольное  включение

двигателя после отключения питания.
Для  включения  изделия  откройте  защитную

крышку  18  выключателя  и  нажмите  зеленую

кнопку  «I».  Чтобы  выключить  станок,  нажмите

на красную кнопку «О». Для аварийного выклю-

чения нажмите на красную крышку 19.
Во  время  настройки  глубины  строгания  или

перенастройки  операций  станка  магнитный  вы-

ключатель  11  должен  быть  заблокирован,  для

чего красную крышку 19 переместите в верхнее

положение, закройте крышку 18, красную крыш-

ку 19 переведите в нижнее положение – забло-

кируйте магнитный выключатель.

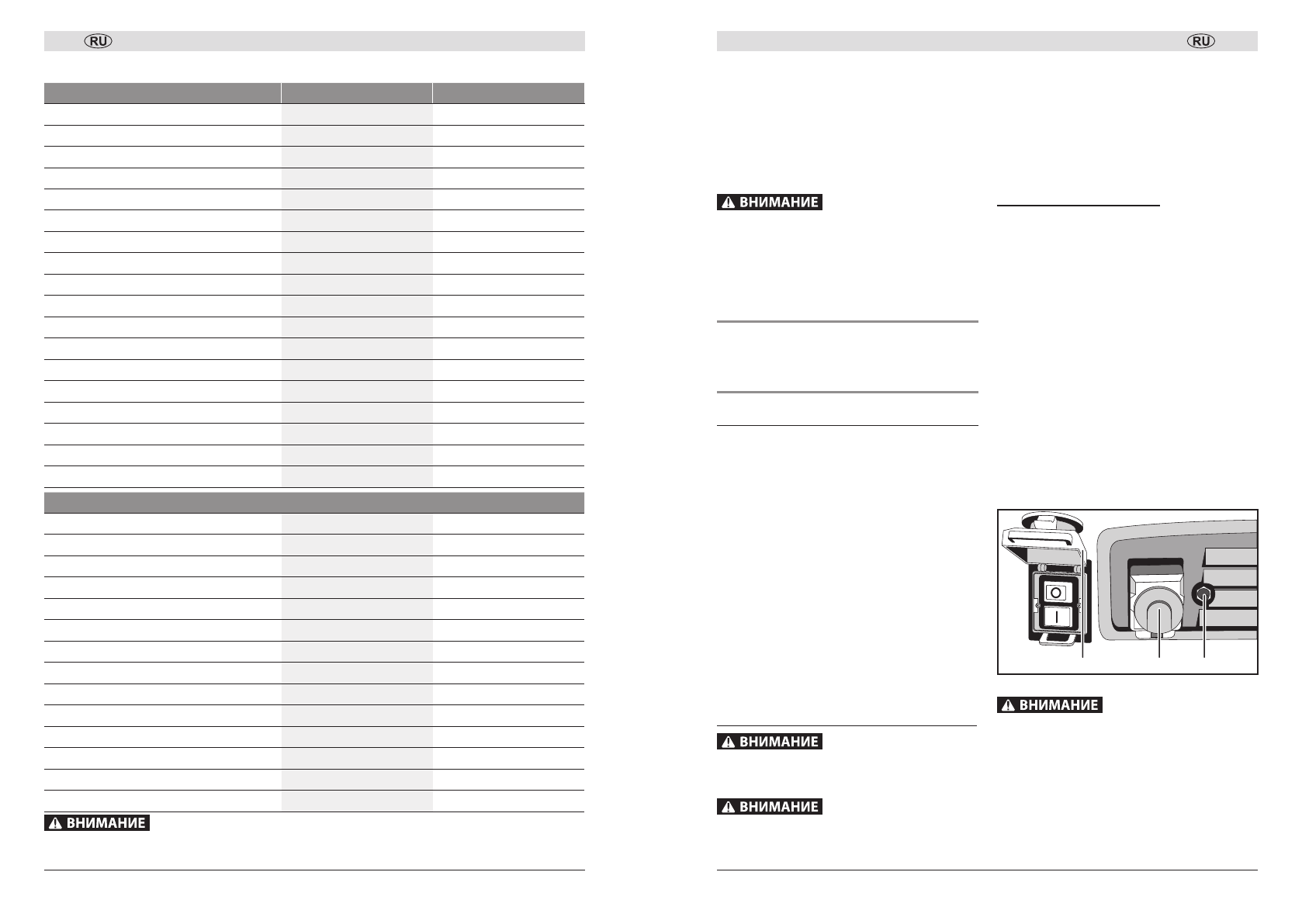

12

18

19

 Рис.2

Станок оборудована концевым выключателем.

Двигатель станка включится только при уста-

новленном и закреплённом пылесборнике 3.

Рекомендуется закрывать выключатель защитной

крышкой, чтобы препятствовать случайному вклю-

чению. Для защиты от перегрузки используется

тепловое реле 12, которое разомкнет цепь пита-

ния  при  перегреве  двигателя.  После  охлажде-

ния  двигателя  станок  можно  запустить  заново,

предварительно нажав кнопку теплового реле.

Убедитесь, что на изделии и комплекте деталей отсутствуют повреждения, которые могли возник-

нуть при транспортировании.

Технические характеристики

Артикул

СРФ-204-1500

СРФ-254-1600С

Номинальное напряжение питания, В

220

220

Частота тока, Гц

50

50

Номинальная потребляемая мощность, Вт

1500

1600

Частота вращения строгального вала, об/мин

9000

9000

Толщина заготовки, мм

5-120

5-120

Количество ножей, шт.

2

2

Размер ножей, мм

210 х 16,5 х 1,5

261 x 16,5 x 1,5

Maкс. глубина строгания (рейсмус), мм

2

2

Maкс. глубина строгания (фугование), мм

3

3

Макс. ширина строгания, мм

204

254

Размер рабочего стола (рейсмус), мм

270 х 204

270 х 303

Размер рабочего стола (фугование),  мм

740 х 212

920 х 263

Уровень звуковой мощности (к=3), дБ

105

105

Уровень звукового давления (к=3), дБ

92

92

Среднеквадратичное виброускорение (к=1,5), м/с2

–

–

Класс безопасности по ГОСТ 12.2.007.0-75

I

I

Масса изделия / в упаковке, кг

27,5 / 31

33,5 / 40

Срок службы, лет

5

5

Комплект поставки

Станок

1 шт.

1 шт.

Фиксатор

1 шт.

1 шт.

Рукоятка

1 шт.

1 шт.

Подставка

–

1 шт.

Параллельный упор с креплением

1 шт.

1 шт.

Защитная планка с кронштейном

1 шт.

1 шт.

Набор ключей

1 компл.

1 компл.

Шаблон для установки ножей

1 шт.

1 шт.

Толкатель

1 шт.

1 шт.

Прижим

2 шт.

2 шт.

Пылесборник

1 шт.

1 шт.

Резиновая опора

4 шт.

4 шт.

Крепежные элементы

1 компл.

1 компл.

Руководство по эксплуатации

1 экз.

1 экз.
